П. Сергеев - Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

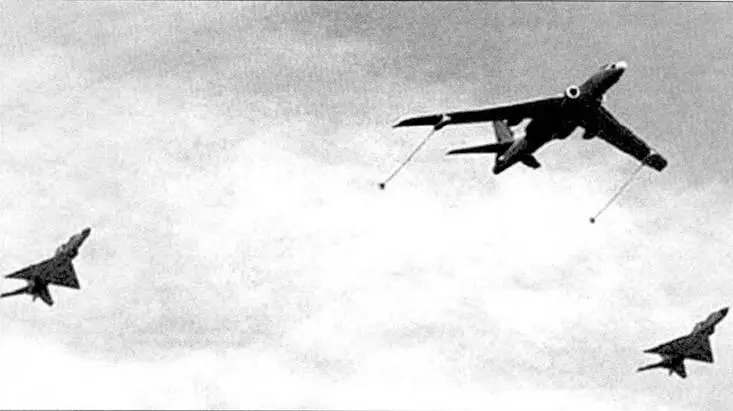

Китайский самолет-заправщик НY-6 в сопровождении истребителей J-8.

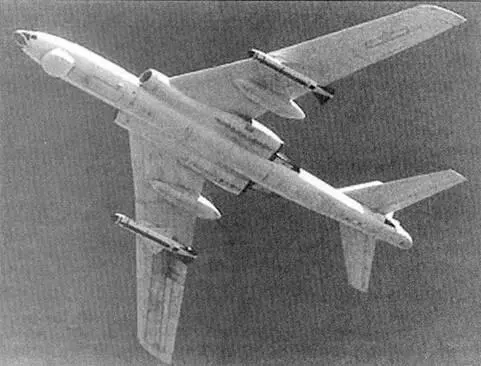

Китайский ракетоносец H-6D с противокорабельными ракетами YJ-6L.

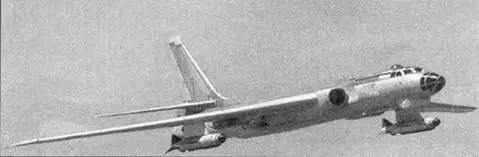

Еще два снимка китайских ракетоносцев H-6D с противокорабельными ракетами YJ-6L.

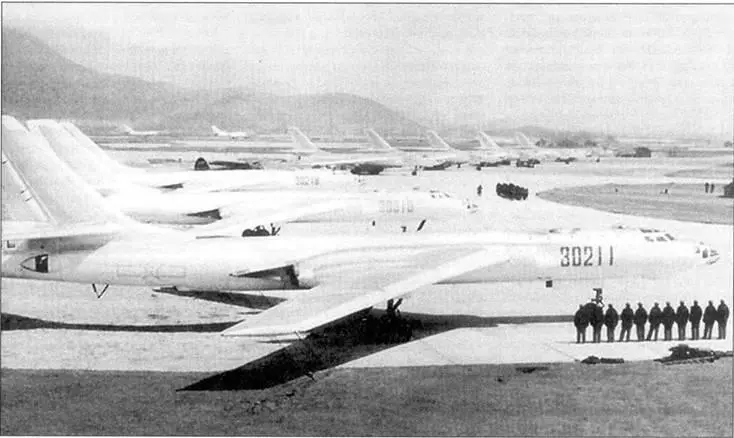

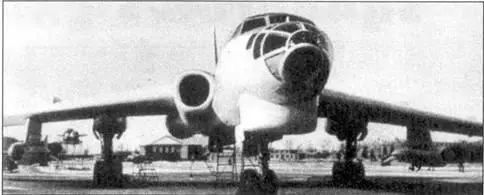

Китайские бомбардировщики Н-6. Опознавательные таки нанесены серой краской для меньшей заметности. Номер самолета – голубого цвета.

Электросистема предназначена для приведения в действие бомбардировочного и пушечного вооружения, топливных насосов, пожарных кранов, триммеров, радиосвязного и радиолокационного оборудования, выпуска закрылков, хвостовой опоры шасси, запуска двигателей, борьбы с обледенением. Для питания этих потребителей электроэнергии на самолете есть два энергоузла постоянного и переменного тока. В энергоузле постоянного тока напряжением 28В источниками электроэнергии являются 4 генератора ГСР-18000, установленные по два на двигателях, аварийный источник – аккумуляторная батарея 12-САМ-55. В энергоузле переменного тока напряжением 115В и частотой 400 Гц источниками являются размещенные в переднем техническом отсеке два преобразователя ПО-4500, один из которых – основной, второй – резервный. (Самолеты с повышенным потреблением электроэнергии, например, носители станций РЭП «Букет», «Резеда», «Азалия», «Фасоль» имели дополнительные источники переменного тока – однофазного 115В и трехфазного 36В и 208В.)

Высотная система обеспечивает наддув и обогрев гермокабин самолета горячим воздухом, забор которого производится за седьмыми ступенями компрессоров двигателей. Система обеспечивает давление в кабинах: в диапазоне высот от 0 до 2000м -атмосферное, от 2000 до 7250 м – постоянное давление, соответствующее высоте 2000 м, выше 7250 м – постоянный перепад в 0,4 кгс/см². В боевых условиях, во избежание резкого падения давления при простреле обшивки, перепад понижается до 0,2 кгс/см². Температура воздуха в кабинах поддерживается автоматическим регулятором РТВК-45 в пределах 16,5-26,50 С.

Кислородное оборудование, кроме двух жидкостных кислородных приборов КПЖ-30, включает индивидуальные кислородные аппараты для всех членов экипажа КП-16 или КП-24 и парашютные кислородные приборы КП-23.

Противообледенительная система. Передние кромки крыла защищены от обледенения горячим воздухом, отбираемым от двигателей. Входные части воздухозаборников, внутренние перемычки и передние кромки труб стартеров имеют отдельные воздушно-тепловые противообледенители. Передние кромки киля и стабилизатора оснащены электротермической системой. Передние стекла фонаря летчиков и прицельное стекло штурмана оборудованы внутренним электрообогревом. Остальные стекла, включая блистеры прицельных станций, обдуваются горячим воздухом.

Авиационное и радиоэлектронное оборудование обеспечивает полеты в любых метеорологических условиях, днем и ночью.

Пилотажно-навигационное оборудование включает: астрономический компас АК-53П или АК-53А; авиационный секстант ИАС-51; дистанционный астрономический компас ДАК-50М или ДАК-2, или ДАК-Б или ДАК-ДБ-5В; навигационный индикатор НИ-50Б или авиационное навигационное устройство АНУ-1; дистанционный компас ДИК-46 или ДГМК-7; авиагоризонт АГБ-1 или АГБ-2 или АГД-1; гирополукомпас ГПК-48 или ГПК-52; выключатель коррекции ВК-53РБ; электрический указатель поворота ЭУП-46 или ЭУП-53; магнитный компас КИ-12, изредка устанавливался КИ-13. Механические и электромеханические приборы в кабине: электрические указатели температуры наружного воздуха ТУЭ-48 или ТНВ-1; термометр воздуха в кабине ТВ-45; акселерометр А-8 или АС-10; указатель положения закрылков УЗП-47; авиационные часы АЧХО или АЧС-1 и АВР-М; расходомер воздуха, поступающего в кабину РВУ-46У; манометры гидравлические тормозов МГ-250Ц, МГ-150Ц; манометры воздушные МВ-250Ц, МВ-10Ц.

Радионавигационное оборудование включает систему СПИ-1 для определения местоположения самолета относительно наземных радиостанций (позже замененную радиосистемой ближней навигации РСБН-2С «Свод»), два автоматических радиокомпаса АРК-5, радиовысотомер малых высот РВ-2 (РВ-УМ), радиовысотомер больших высот РВ-17М, систему слепой посадки «Материк», радиотехническую систему дальней навигации А-711 или А-713, установленную на некоторые самолеты после 1980 г.
