Александр Павлов - Атомные крейсера типа Киров

Впервые в практике отечественного кораблестроения была разработана и реализована принципиально новая схема размагничивающего устройства и способ магнитной обработки такого большого корабля.

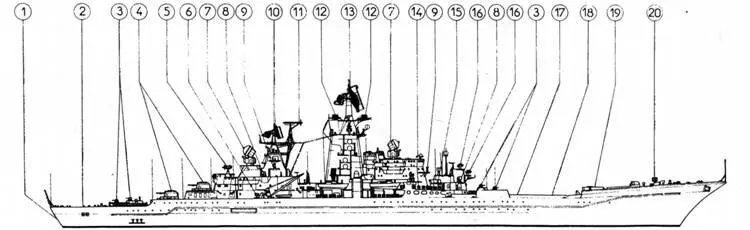

Admirai Ushakov Schema L. Gassier.

1: sonar remorquй — 2: pont hйlicoptиre — 3: canons multitubes de 30 aa (VI XI) AK-630 — 4: tourelle de 100 aa simple — 5: radar Kite Screech — 6: LR/RBU1000 — 7: radar Top Dome — 8: radar Bass Tilt — 9: syst. optronique Tin Man — 10: radar Top Steer — 11: antenne Vee Tube — 12: Round House — 13: radar Top Pair — 14: radar Palm Frond (avec en dessous а gauche radar Pop Group) — 15: syst. SA-N-4 — 16: radar Eye Bowl — 17: silos syst. SS-N-19 — 18: silos syst. SA-N-6 — 19: syst. SS-N-14 — 20: LR/RBU 6000.

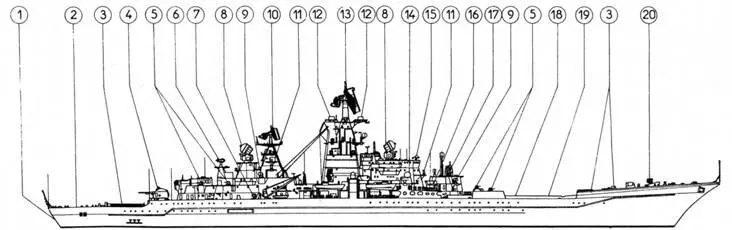

Admirai Lazarev Schema L. Gassier.

1: sonar remorquй — 2: pont hйlicoptиre — 3: silos SA-N-9 — 4: tourelle de 130 aa double — 5: canons multitubes de 30 aa (VI X 1) AK-630 — 6: radar Kite Screech — 7: LR/Rkl ~ 8: radar Top Dome — 9: radar Bass Tilt — 10: radar Top Steer — 11: syst. optronique Tin Man — 12: Round House — 13: radar Top Pair — 14: Low Bail — 15: radar Palm Frond — 16: syst. SA-N-4 — 17: radar Pop Group — 18: syst. SS-N-19 — 19: syst. SA-N-6 — 20: LR/RBU 6000.

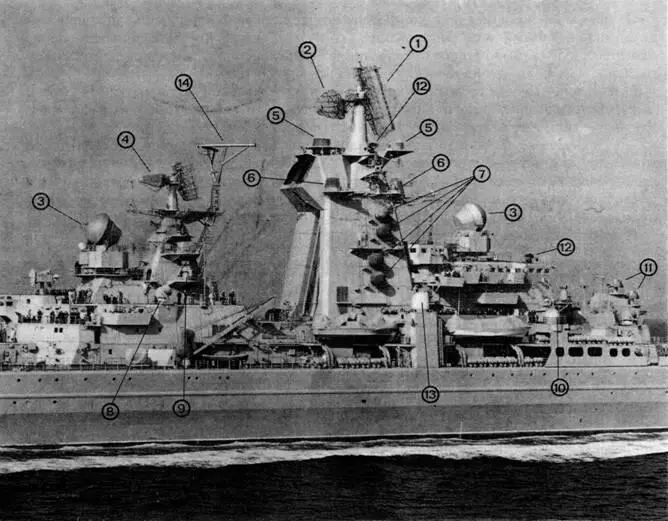

Photo MOD, 1981.

Equipement йlectronique du Kirov

radar Top Sait (veille-air et altimйtrie) — 2: radar Big Net (veille air) — 3: radar Top Dome (guidage syst. SA-N-6) — 4: radar Top Steer (veille air) — tnd House (guidage hйlicoptиre) — 6: Rum Tub (CM) — 7: Side Globe (CM) — 8: radar Bass Tilt (artillerie multitubes) — 9: systиme optronique Tin Man 10: Bob Tail (veille de nuit et mauvaise visibilitй) — 11: radar Eye Bowl (guidage SS-N-14) — 12: radar Palm Frond (veille surface) — 13: Punch Bowl (rйception de donnйes via satellite ou aйronef) — 14: antenne Vee Tube (Trans. HF а grande distance).

Nota: L’ensemble Big Net et Top Sail constitue le radar Top Pair.

Снимок и схемы из французского справочника "Flottes de combat' с подробным указанием расположения, назначения систем вооружения и антенн крейсеров типа "Киров" (BALC0M- 1) с западными вариантами названий.

1 — РЛС "Восход" (Top Sail), 2- РАС МР-800 (Big Net), 3- РЛС системы управления "Форт" (Top Dome), 4- РЛС "Фрегат" (Top Steer), 5- РЛС привода вертолетов МНПК-9 (Round House). 6- система радиоэлектронных помех (Rum Tub), 7- приемные и передающие антенны РЛС "Гурзуф" (Side Oiobe), 8- РЛС "Вымпел" (Bass Tilt), 9- станции оптического наведения (Tin Man), 10- антенна навигационной системы (Bob Tail), 11 — РЛС управления ПЛУР "Метель" (Eye Bowl), 12- навигационная РЛС МР-212 (Palm Frond), 13- РЛС "Коралл" (Punch Bowl), 14- антенна связи (Vee Tube) Комплексы вооружения "Гранит" (SS-N-19), "Форт" (5A-N-6), "Метель" (S5-N-14), "Оса" (SA-N-4).

Для головного корабля в рабочем проекте был установлен следующий список вооружения: ударные ракеты "Гранит" размещались в 20 подпалубных наклонных пусковых установках, с углом возвышения 47 градусов. Противолодочный комплекс состоял из спаренной наводящейся пусковой установки комплекса "Метель", с возможностью перезарядки (всего 5 залпов), двух 5- трубных торпедных аппаратов калибра 533 мм, одной 12- ствольной РБУ-6000, двух 6- ствольных РБУ-1000. Реактивные глубинные бомбометы создавали эшелонированную оборону и от торпед, где "на добивание" работала РБУ-1000, менее дальнобойная, но с более мощным (в четыре раза) зарядом.

Гидроакустический комплекс дальнего действия МГК-355 "Полином" (с подкильной и буксируемой антеннами, обеспечивающими обнаружение подводных лодок на дистанции до 40–50 км) и два противолодочных вертолета нового крейсера превосходили поисковые возможности БПК проекта 1134Б в 2,5 раза. Буксируемая ГАС может эффективно обнаруживать подводные цели на высоких (до 25 узлов) скоростях. Главный конструктор гидроакустического комплекса- Д.Д. Миронов.

Артиллерийское вооружение состояло из двух одноствольных артустановок АК-100, восьми установок АК-630, а также зенитного комплекса самообороны "Оса-М", которое в будущем планировалось заменить перспективным ЗРК "Кинжал" (в этом же погребе и с этих же ПУ). По возможностям ПВО новый крейсер превосходил все надводные корабли предыдущих поколений в 2,4 раза.

Почти все основное вооружение корабля замыкалось на боевую информационную систему "Аллея-2М", использующей информацию от внешних источников или автономно. В небоевой обстановке за БИУС сохраняются функции информационного обеспечения и решения задач управления кораблем или соединением. Для обнаружения воздушных и надводных целей на крейсере установливался радиолокационный комплекс МР- 800 "Флаг" в составе двух РЛС- "Восход" (дециметрового диапазона) и "Фрегат" (сантиметрового диапазона) с единой первичной обработкой данных. При этом РЛС "Восход" способна обнаруживать воздушные цели на расстоянии до 500 км. "Фрегат" имеет возможности освещения общей обстановки- по надводным целям до 40 км, по воздушным- до 400 км. Средства связи объединены в комплекс "Цунами-БМ". Специально для этих кораблей в ЦНИИ "Дельфин" был создан уникальный навигационный комплекс.
