Камера сгорания изготовлена из листовой жароупорной стали. В передней части камеры в кольцевой отливке из легкого сплава установлены 16 основных и 6 пусковых форсунок с запальными свечами. Впрыск топлива производится по потоку под давлением 60 кг/см 2 . За отливкой расположена кольцевая жаровая труба, в средней части которой имеются патрубки подвода в камеру вторичного воздуха.

В задней части камеры* стыкуется с корпусом соплового аппарата турбины. Лопатки соплового аппарата в количестве 31 шт. — полые, охлаждаемые изнутри воздухом.

Турбинный диск имеет 66 лопаток, также охлаждаемых воздухом. Воздух для охлаждения лопаток отбирается после четвертой ступени компрессора.

Реактивное сопло изготовлено из листовой жароупорной стали и имеет двойные стенки, между которыми продувается наружный воздух, поступающий через карман, сделанный на наружной поверхности передней части стенок сопла.

Игла, регулирующая выходное сечение сопла, может быть установлена в одном из четырех фиксированных положений. Эта установка иглы осуществляется летчиком поворотом переключателя реверсивного электромотора, вал которого связан с зубчатой передачей с механизмом перемещения иглы.

Регулирование двигателя осуществляется автоматически специальным регулятором оборотов, поддерживающим заданное число оборотов двигателя путем дозировки топлива, впрыскиваемого в камеру сгорания.

Одним из методов увеличения тяги ТРД (что особенно важно на режимах малой скорости полета, например, при наборе высоты) является установка на ТРД жидкостно-реактивных ускорителей. Так, на некоторых истребителях Ме-262 для увеличения скороподъемности были установлены комбинированные двигатели BMW-109-003R, представлявшие собой обычные серийные турбореаи гивные двигатели BMW-003A, С или D, с укрепленными на них ускорителями — жидкостно-реактивными двигателями той же фирмы.

Ускоритель состоит из камеры сгорания, имеющей цилиндрический наружный кожух, двух насосов (топливного и окислительного) и питающих трубопроводов. Насосы ускорителя имеют шестеренчатый привод от вала ротора ТРД и потребляют мощность до 200 л. с. Камера сгорания ускорителя охлаждается топливом.

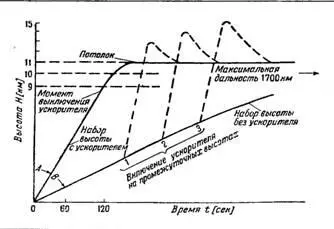

Барограмма взлета самолета Ме-262 с двигателем BMW-003, снабженным жидкостным ускорителем

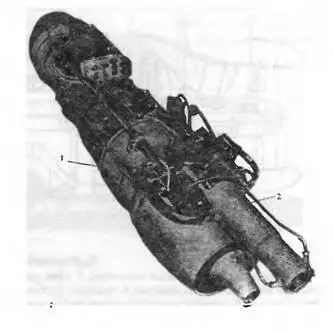

Турбореактивный двигатель BMW-003 с жидкостным ускорителем

1 — двигатель; 2 — ускоритель

Суммарная тяга двигателя с ускорителем равна 2350 кг, из которых 1250 кг приходится на долю ускорителя. Основного запаса горючего для турбореактивного двигателя хватало на 20 минут полета у земли или на один час на высоте 9000 м. Ускоритель мог бьггь включен летчиком в любой момент полета и мог работать в продолжение двух минут.

При наборе высоты с включенным ускорителем самолет в течение двух минут набирал 9000 м, после чего при работающем ТРД и за счет инерции увеличивал высоту до 11000 м и продолжал полет на этой высоте. Если ускоритель включался не при взлете, а на высоте около 6000 м, то самолет мог набрать высоту 15000 м (показано на графике пунктирной линией, исходящей из точки 3).

Опытный образец двигателя Хейнкель-Хирт HeS-011 был изготовлен в начале 1944 г. имеются сведения, что перед концом войны этот двигатель был запущен в серийное производство и устанавливался на опытных самолетах.

Двигатель HeS-011 имеет четырехступенчатый компрессор (диагональная ступень и три осевых), кольцевую камеру сгорания, двухступенчатую газовую турбину и регулируемое реактивное сопло.

Стремление использовать преимущества как осевого, так и центробежного компрессоров привело к установке на двигателе HeS-011 в качестве первой ступени диагонального компрессора, в котором воздух движется как бы по диагонали между осевым и радиальным направлениями.
