С. Иванов - Як-1/3/7/9 во второй мировой войне Часть 3

Вариант большой дальности строился на заводе № 166, до 13 августа было выпущено 35 самолетов. Так как не было необходимости испытывать их в НИИ ВВС, то часть самолетов сразу была направлена в 48 ГРАПДР (Гвардейский полк авиации дальней разведки) на войсковые испытания.

Як-9Р испытывались с 23 сентября по 12 октября 1943 года. Благодаря использованию новых аппаратов АФА-3С/50 с большим фокусным расстоянием (50 мм) разведчики Як-9Р могли теперь выполнять съемку с больших высот, вплоть до 8000 м.

Ни в одной из доступных публикаций не удалось найти информацию о том были ли построены дополнительные Як-9Р, кроме тех 35 штук, о которых упоминалось выше. Однако, несомненно, что самолеты обеих версий использовались довольно широко.

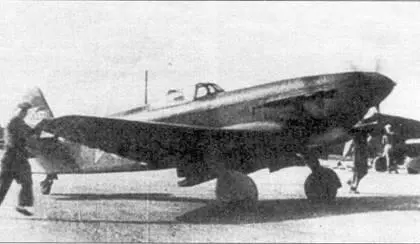

Завод № 153 в день выпускал по тридцать самолетов. Этот самолет выпущен в середине 1944 года.

Рене (слева) и Морис Шалле перед Яком-9Т-37. Братья Шалле вступили в полк Нормандия-Неман с 18 марта 1944 года. Морис погиб над Восточной Пруссией.

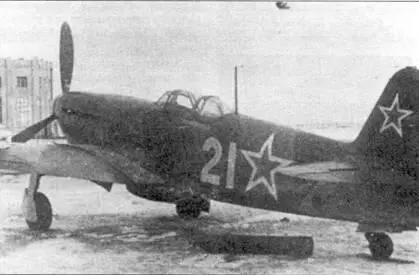

Як-9Д под Тулой, зима 1944 года. Самолет в нестандартном серозеленом камуфляже. На хвостовом оперении сравнительно небольшая звезда.

Создавая эту модификацию, конструкторы ОКБ Яковлева хотели получить универсальный Як-9, который благодаря соответствующему оружейному лафету мог бы вооружаться четырьмя различными пушками. Причем замена вооружения могла быть произведена в полевых условиях.

Этими четырьмя пушками (причем все разных калибров) были: ШВАК — 20мм, ВЯ-23 — 23 мм. НС-37 и НС-45.

Это было очень соблазнительное решение, так как можно было бы выпускать одну модификацию Як-9, а изменения в количестве либо калибре вооружения проводить в зависимости от ситуации на фронте. Конечно, было необходимо внести изменения и в узлы крепления, и в систему досылки снарядов. и в систему отвода гильз и пороховых газов.

Самолет с вышеупомянутыми изменениями был передан на государственные испытания в октябре 1943 года. Несмотря на то, что замысел был признан удачным, все же он не нашел применения … не было пушек. ВЯ-23 имевшая больший калибр была не на много мощнее чем ШВАК. а НС-45 еще к тому времени не была готова.

Но работа конструкторов не пропала впустую — в конце 1943 года ее результаты были использованы в Як-9У.

Рене Шалле вместе со своим механиком Хазановым. На заднем плане виден самолет Шалле. Шалле служил во французской GC III/7, когда он сбил своего первого противника. Спустя несколько дней и сам Шалле был сбит. Через Испанию Шалле пробрился в Советский Союз и вступил в полк Нормандия-Неман, где служил командиром сперва 1-й, а затем 3-й эскадрильи. Шалле успел одержать восемь воздушных побед, прежде чем получил тяжелое ранение в Восточной Пруссии.

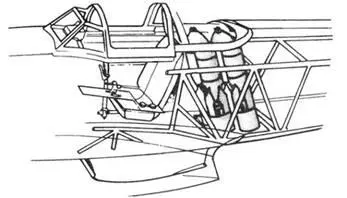

Размещение бомб на самолете Як-9Б

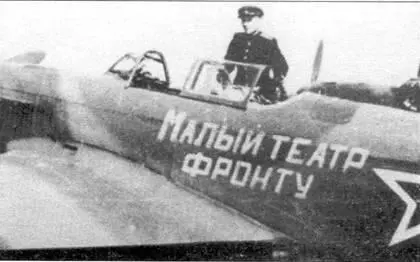

Як-9К в модификации истребителя-бомбардировщика нес четыре бомбы ФАВ 100. Данный самолет куплен «Малым театром».

Большие возможности адаптации «девятки» для выполнения различных заданий достигли своего апогея именно в этой модификации — бомбардировочной.

Пустое пространство за кабиной, кажется, так и манило к себе конструкторов, если учесть то, как часто они размещали там разнообразное оборудование. Поэтому, учитывая широкое использование истребителей вооруженных бомбами как Люфтваффе, так и Союзниками, то естественно что очередной машиной стал Як-9Б.

Необычным было размещение бомб — в четырех трубчатых кассетах за кабиной, между вторым и четвертым шпангоутом фюзеляжа. Самолет мог брать четыре бомбы ФАБ-100 либо четыре кассеты противотанковых кумулятивных бомб типа ПТАБ, весом по 1,5 кг. В каждой такой кассете помещалось по 32 бомбы.

Загрузка бомб была достаточно трудоемкой. Кроме того, что их нужно было загружать снизу, еще хвост самолета должен был быть поднят на 0,5 м над землей. В другом варианте машина устанавливалась над окопом, в котором находился вооруженец с бомбами. Затем над самолетом устанавливался специальный подъемник, который подтягивал бомбы. Чтобы сделать это возможным, задняя часть фонаря кабины была съемной. Хорошо обученный персонал мог подвесить комплект бомб за 22–25 мин.
