С. Иванов - Як-1/3/7/9 во второй мировой войне Часть 3

Разработка этой модификации стала таким же большим шагом вперед на пути развития «семерки» и «девятки», каким было создание Як-третьего для «единичек». Вообще-то Як-9У был сильно похож на «тройку». Хотя в массовое производство пошел вариант оснащенный двигателем ВК-107, но решительные изменения облика новой машины произошли еще на прототипе, который оснащался двигателем ВК-105ПФ.

Вот на какие новые основные элементы указывает А.Степанец:

Крылья: изменена их форма вблизи фюзеляжа, так как в их носки были перенесены воздухозаборники радиаторов масла (исчезла характерная «борода» под двигателем). Замки щитков шасси переместили в крыло, ранее они находились на щитках.

Фюзеляж: полотняная обшивка заменена на фанерную, толщиной 2 мм. Бронеспинка пилота стала ниже, но зато были установлены заднее и переднее бронестекла. Левая рука, которой пилот управлял сектором газа, получила защиту из броневого подлокотника. Водяные радиаторы, по которым было легко различить Як-1 и 3 от Як-7 и 9, перенесли назад.

Двигательная установка и топливная система: двигатель ВК-105ПФ2 приводил во вращение винт типа ВИШ-105СВ-01. Улучшено протектирирование топливных баков. Запас топлива уменьшен примерно до 430 л, а масла с 40 до 25 кг.

Вооружение: Пушка ВЯ-23 с боекомплектом в 60 снарядов и два пулемета УБС калибра 12,7 мм с общим запасом патронов — 340 штук. Предусматривалась возможность установки пушек ШВАК, Б-20 и НС-37. В последнем случае снимался правый пулемет УБС. Однако, вначале состав вооружения был оставлен таким же, как на уже выпускавшихся Яках. Хотя попадание снаряда пушки ВЯ-23 в крыло самолета приводило к пробоине размером 7x8 сантиметров, но ВВС отказались от этой пушки из-за ее низкой скорострельности и большой массы.

Як-9У с двигателем ВК-105ПФ2 был построен в ноябре 1943 года в одном экземпляре. «Девятка» в таком виде должна была производиться в 1944 году. После заводских испытаний, которые были проведены в декабре 1943 года, самолет был направлен в НИИ ВВС, где прошел государственные испытания, длившиеся со 2 января по 11 марта 1944 года.

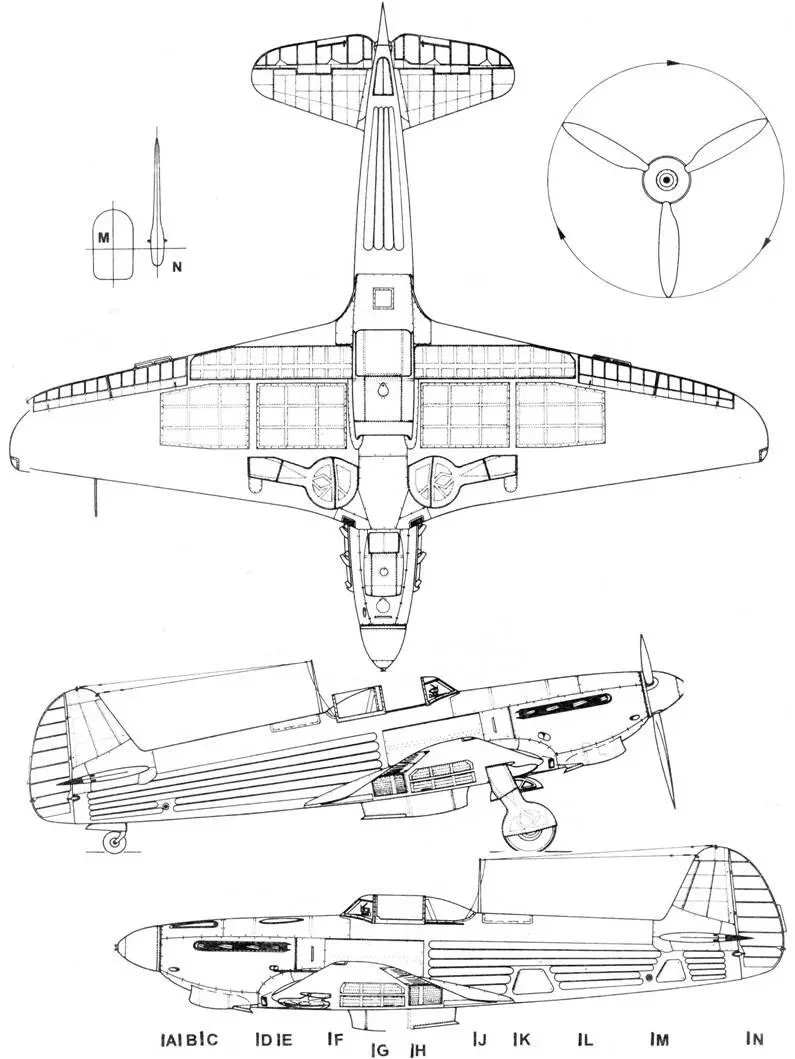

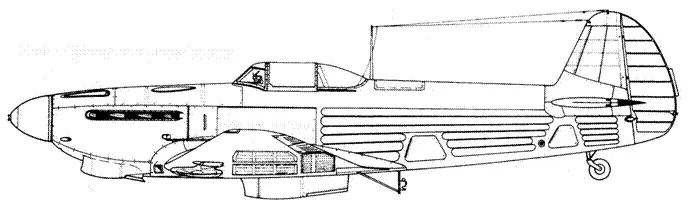

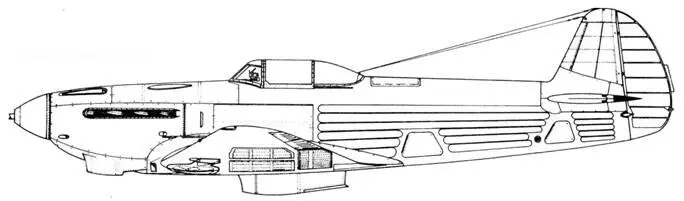

Як-9 первых серий

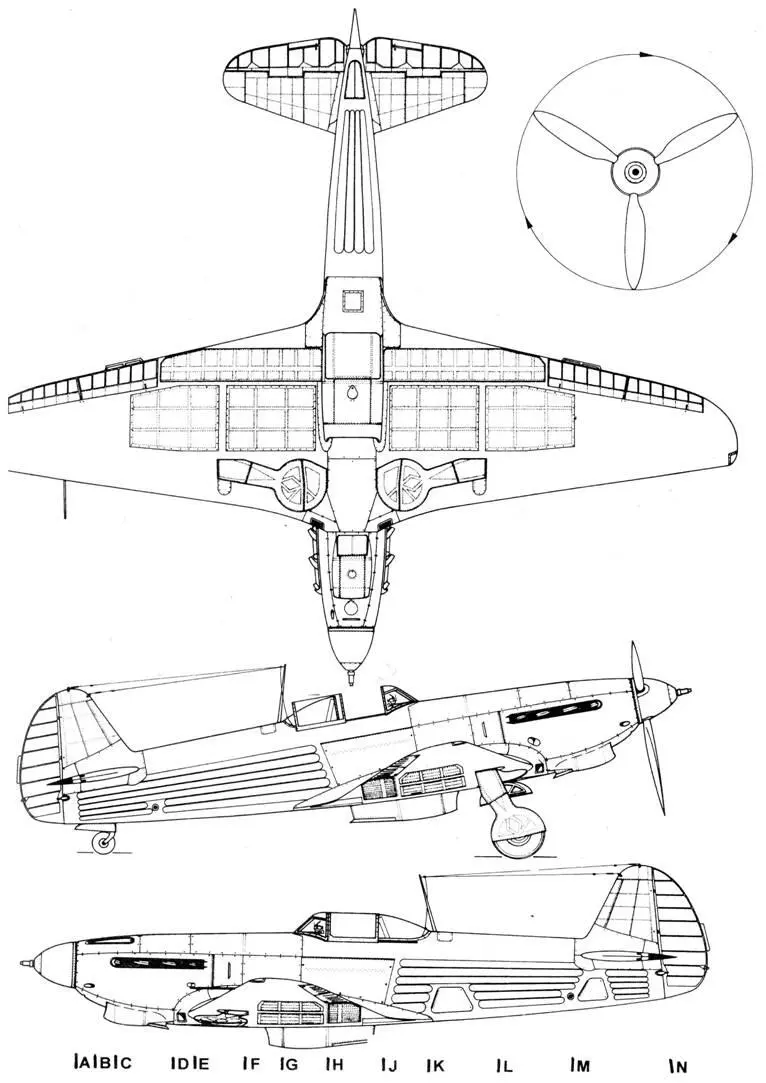

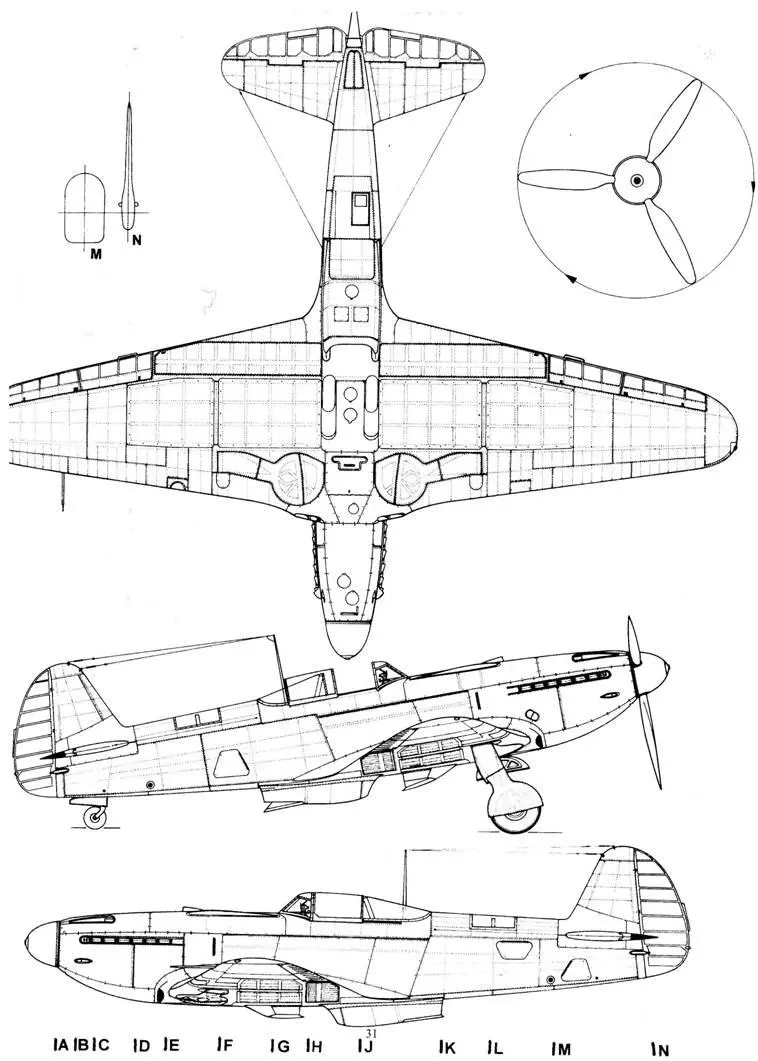

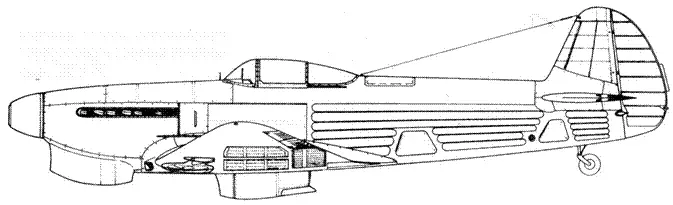

Як-9Д

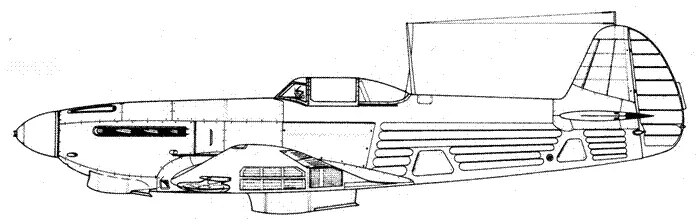

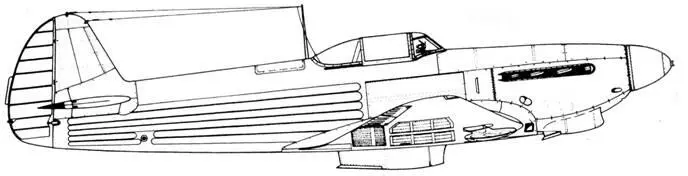

Як-9Д

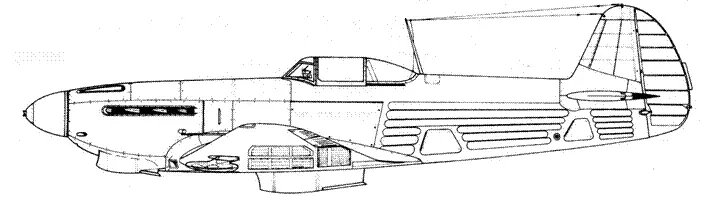

Як-9Б

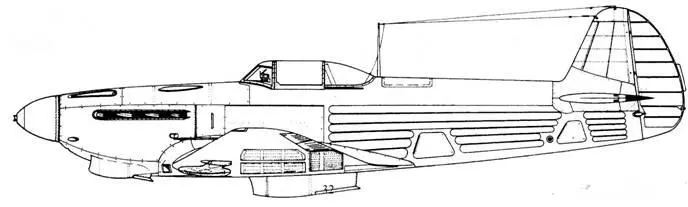

Як-9ПД

Як-9ПД — окончательный вид модернизированного экземпляра № 01–29

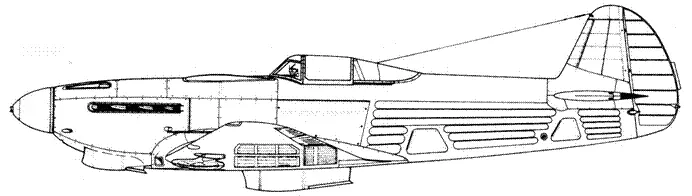

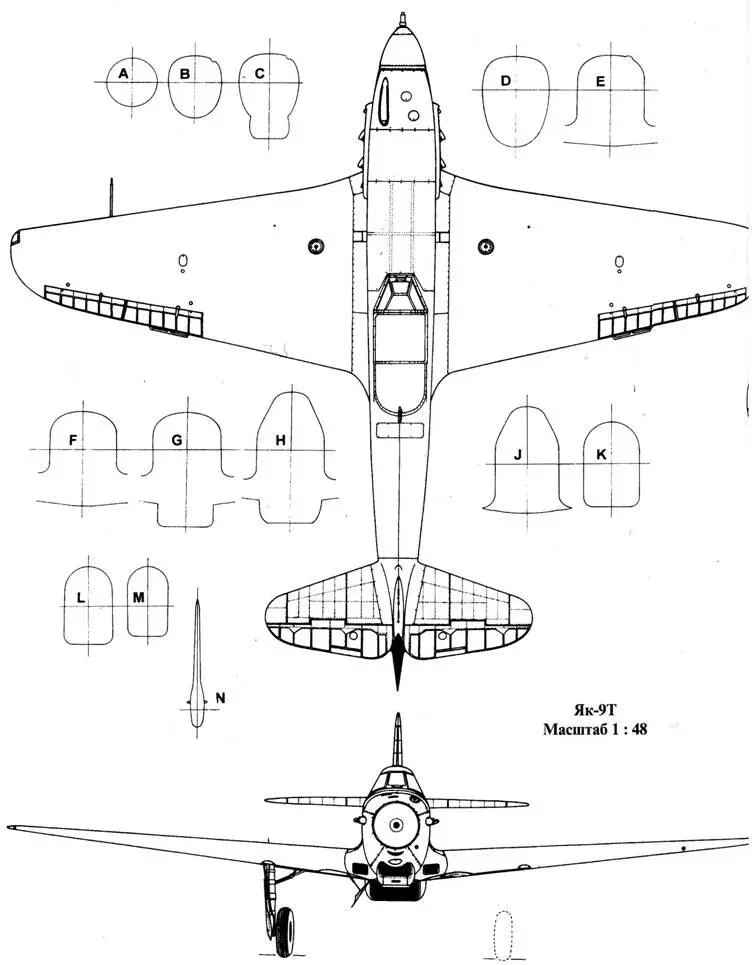

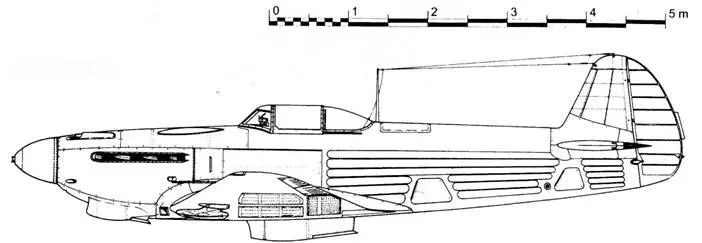

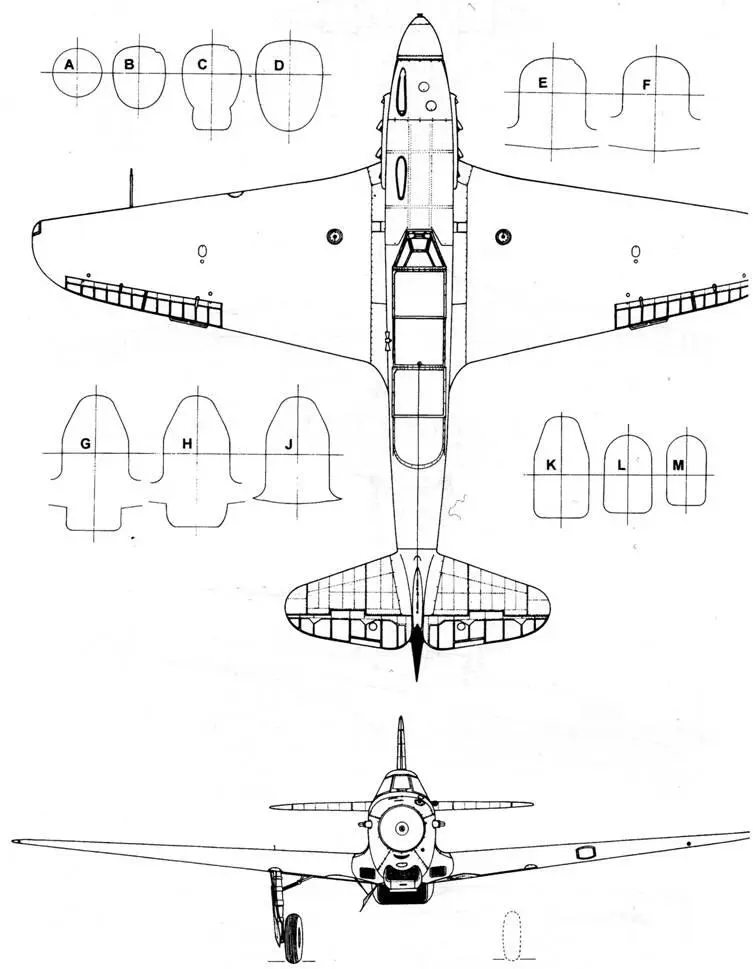

Як-9

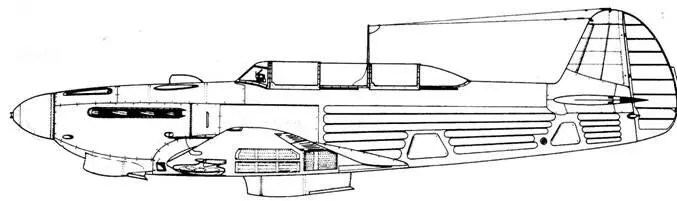

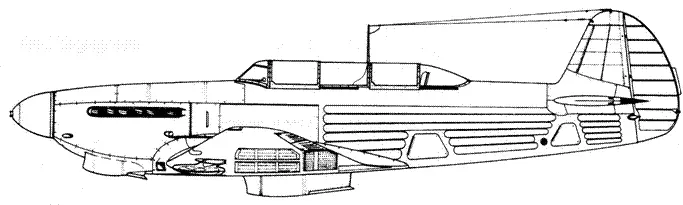

Як-9В

Як-9П цельнометаллический

Як-9П (1943 г.)

Як-9ДД

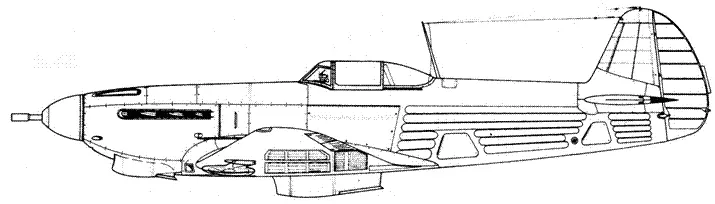

Як-9К

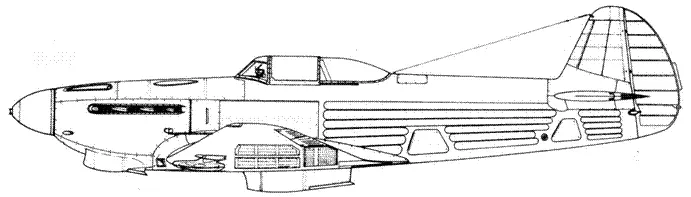

Як-9М

Як-9Р

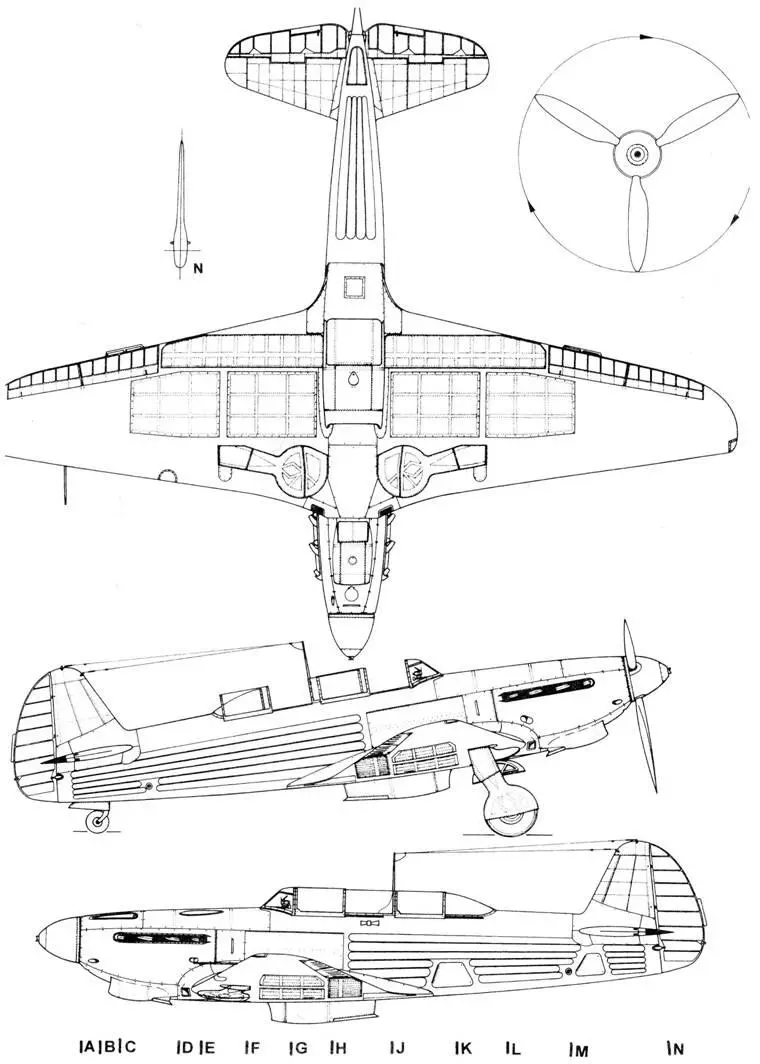

Як-9В

Як-9 с буксирным устройством

Як-9 Курьерский

Як-9С

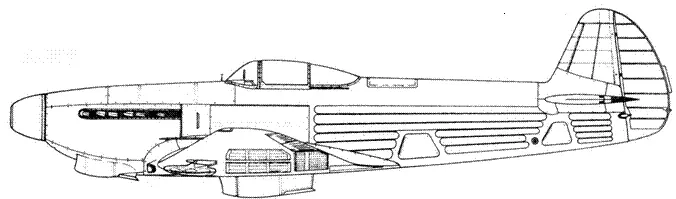

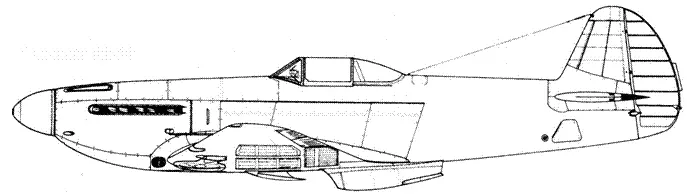

Прототип Як-9У
