С. Иванов - Me 163 ракетный истребитель Люфтваффе

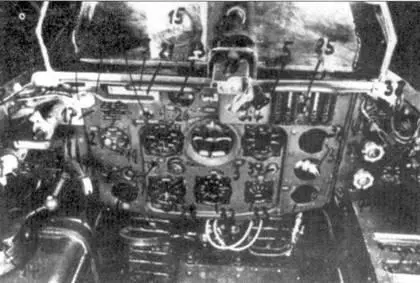

Приборная доска Me 163В. Сверху виден прицел и бронестекло.

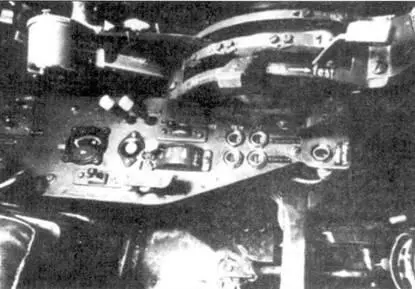

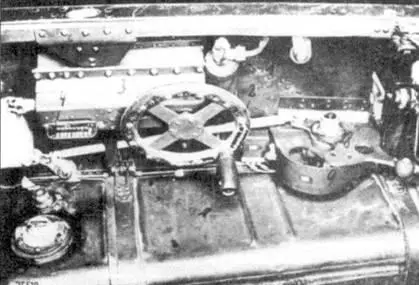

Два снимка кабины. Левая консоль: ручка газа, под консолью бак T-Stoff. Ниже правый борт. Виден маховик регулировки триммеров. На правом борту также дополнительный бак для T-Stoff.

Броней была прикрыта носовая часть самолета. Носовой обтекатель изготавливался из брони толщиной 15 мм. Лобовое бронестекло имело толщину 90 мм. Сзади голову, плечи и спину пилота прикрывала бронеспинка толщиной 15 мм.

Две пушки Mauser MG 151/20 располагались по одной в основании крыльев. Начиная с машины № 47 на самолетах появились пушки Rheinmetall-Borsig MK 108 с боекомплектом 80 (60) выстрелов на ствол. Прицел Revi 16B установлен над приборной панелью.

В конце войны испытывались различные нетрадиционные виды вооружения. Это были 50-мм гранатометы SG 500 Jaegdfaust. Гранатометы стреляли вверх и спускались автоматически с помощью фотокамеры, когда «Комета» оказывалась под самолетом противника. Один залп выпускал сразу пять гранат, так что пилот мог делать два боевых захода. Перезаряжалась система на земле.

На «Комете» (Me 163А) в порядке эксперимента установили 2 12-трубных пусковых установок для ракет R4M.

Двигатель Walter HWK 109-509А-0 крепился к 8-му шпангоуту фюзеляжа в трех точках.

Топливная система состояла из двух типов баков: баков для T-Stoff (топливо) и C-Stoff (окислитель). Заполнение баков T-Stoff проводили через переднюю горловину, a C-Stoff — через заднюю.

Подробно о топливе рассказано в главе, посвященной подробному разбору двигателя.

Баки на Me 163В-1 имели следующий объем, л:

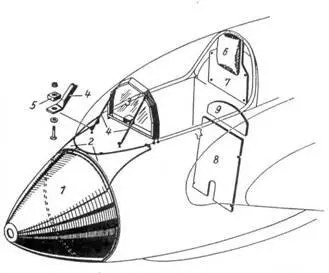

Бронирование кабины пилота:

1. Стальной носовой обтекатель. 2. Передняя часть кабины. 3. Бронестекло. 4. Регулируемые упоры бронестекла. 5. Амортизатор вибрации. 6. Изголовье. 7. Бронеплита. 8. Спинка кресла пилота. 9. Бронеплита, закрывающая плечи.

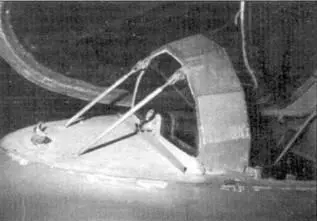

Бронестекло, установленное в передней части кабины.

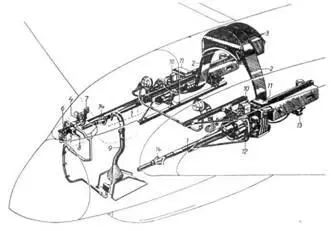

Пушки MG 151/20.

1. Пушка MG 151/20. 2. Подаватель боекомплекта. 3. Двойной магазин. 4. Прицел Revi 16В. 5 SZKK 4. 6. Фотокарабин. 7. Светофильтр. 8. Предохранители. 9. Ручка KG 12Е. 10 Коробка EDKS-B1. 11. Соленоид SVK 1-151. 12. Передняя маска. 13. Задняя маска. 14. Уплотнитель.

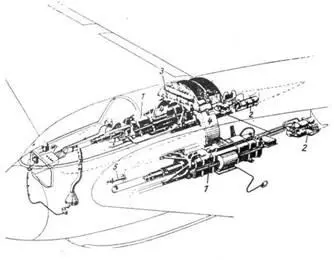

Пушки МК 108.

1: Пушка МК 108. Консоль электропитания. 3. Контейнеры с боекомплектом. 4. Подаватель боеприпасов. 5. Фотокарабин.

Работы по созданию ракетных двигателей сначала на твердом, а затем и на жидком топливе начались в Германии еще в 20-х годах XX века. Газовые турбины профессора Гельмута Вальтера выпускались с 30-х годов на его заводе в Киле. С 35-го года Вальтер изучал двигатели с окислителем перекись водорода. Первоначально это должна была быть турбина для сухопутного транспорта, а позднее обнаружилась перспектива ставить такие двигатели на самолеты. В 1936 году DVL построил первый опытный двигатель, работавший на разложении перекиси водорода (T-Stoff) с помощью катализатора («холодный» двигатель). Перекись водорода подавалась в камеру сгорания с помощью сжатого воздуха. Вырывающиеся газы давали в течении 45 секунд тягу около 135 кг. Этот двигатель испытали в полет в качестве ускорителя на Не 72. В 1937 году Вальтер модифицировал двигатель. Теперь в качестве катализатора (Z-Stoff) выступал перманганат калия. С новым катализатором двигатель развил тягу 290 кг, но проработал всего 30 секунд. T-Stoff по прежнему подавался с помощью сжатого воздуха. Этот двигатель был испытан на Fw 56.
