Командование рейхсмарине определило изделие Эрнста Хейнкеля как стандартный гидросамолет-разведчик корабельного базирования в середине 30-х годов. Самолет планировалось придавать каждому легкому крейсеру.

— размах крыла, м 12,92

— длина, м 11,5

— высота, м 4,94

— масса пустого, кг 2410

— масса максимальная взлетная, кг 3556,2

— двигатель: 12-цилиндровый жидкостного охлаждения BMW V16,0 ZU мощностью 660 л.с.

— скорость максимальная, км/ч 225 км/ч (на высоте 1000 м)

— потолок практический, м 5000

— дальность полета, км 769 (на высоте 2000 м)

— экипаж, чел 2

— вооружение: один 7,92-мм пулемет MG15 на турельной установке в задней кабине

Первый прототип вертолета Флеттнер Fl- 265 впервые поднялся в воздух в 1940 г. Звездообразный 7-цилиндровый двигатель воздушного охлаждения Брамо Сименс Sh-14B приводил во вращение два двухлопастных несущих винта диаметром по 12,3 м, направление вращения винтов — противоположное. Двигатель был установлен в носовой части фюзеляжа, как у самолета. Высота вертолета поверх пилона несущих винтов — 2,82 м, длина — 6,16 м. Максимальная скорость в поступательном полете — 150 км/ч, практический потолок — 4100 м, максимальная дальность полета — 300 км. Масса пустого вертолета — 800 кг, максимальный взлетный вес с экипажем из одного человека -1000 кг.

Гидросамолет Арадо Ar-196 завершил прохождение летных испытаний в июне 1939 г. Только такие самолеты базировались на тяжелых крейсерах типа «Адмирал Хиппер». На «Нюрнберге» гидросамолет Арадо Ar-196 заменил аппарат Хейнкель Не- 6 °C. Арадо Ar-196 представлял собой двухпоплавковый моноплан с нижним расположением крыла.

— размах крыла, м 12,44

— длина, м 11

— высота, м 4,45

— масса пустого, кг 2335

— масса максимальная взлетная, кг 3303

— двигатель: 9-цилиндровый звездообразный воздушного охлаждения BMW-132K мощностью 960 л.с.

— скорость максимальная, км/ч 312 км/ч (на высоте 1000 м)

— потолок практический, м 7000

— дальность полета, км 800

— экипаж, чел 2

— вооружение: две фиксированных стреляющих вперед 20-мм пушки MG-FF, один 7,92-мм пулемет MG 15 на турельной установке в задней кабине, под крылом — две 50 кг бомбы на держателях EOC-50/VIIL

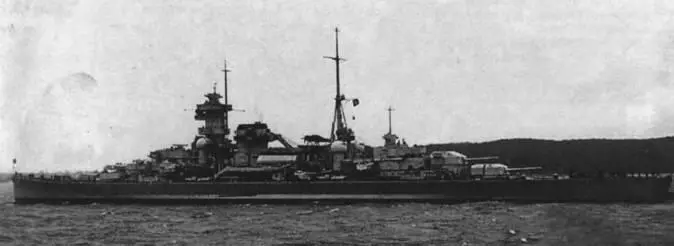

Тяжелый крейсер «Адмирал Хиппер» на ходовых испытаниях, лето 1939 г. Дымовой козырек на трубе еще не установлен, а форштевень — прямой. После окончания испытаний на трубу установили козырек и заменили форштевень. Сдаточные испытания крейсер проходил с ноября 1939 г. по январь 1940 г.

Корпуса всех тяжелых крейсеров типа «Адмирал Хиппер» имели в носовой подводной части бульбообразные образования. Снимок крейсера «Принц Евгений» сделан 22 августа 1938 г. в день спуска корабля на воду. Хорошо видна бульба в носовой части корпуса. Она снижала волнообразование, уменьшала сопротивления корпуса при движении корабля и увеличивала устойчивость корабля на курсе. Несмотря на наличие бульбы и «атлантический» форштевень, палуба в носовой части крейсера сильно заливалась водой при движении даже в относительно спокойную погоду.

ADMIRAL HIPPER, 1939

PRINZ EUGEN, 1942

Тяжелый крейсер «Блюхер» на испытаниях в Балтийском море после ремонта, снимок предположительно сделан в марте 1940 г. Форштевень — «атлантического» типа, дымовая труба снабжена козырьком, как на трубе крейсера «Адмирал Хиппер». «Блюхер» оснащен РЛС FuMO-22, антенна которой установлена на передней башнеподобной мачте выше оптического дальномера.

Тяжелые крейсера стали новым типом кораблей, появившимся вследствие заключения Вашингтонского 1922 г. и Лондонского 1930 г. военно-морских соглашений. Это были корабли водоизмещением 10 000 «длинных» тонн (10 161 метрическая тонна) и вооруженные 203-мм артиллерией главного калибра. Все ведущие морские державы мира — Великобритания, США, Япония, Франция и Италия — приступили к постройке тяжелых крейсеров. Германия же оставалась стесненной в своих желаниях ограничениями Версальского договора. Англо-германское военно-морское соглашение 1935 г. позволяло Германии иметь военный флот, суммарный тоннаж которого составлял бы 35 % от тоннажа британского военного флота. Соглашение оговаривало тоннаж, но не класс кораблей, в результате чего Германия получила легитимную возможность строить корабли любого класса, включая линкоры и тяжелые крейсера. По соглашению немцы могли построить пять «вашингтонских» крейсеров общим водоизмещением 51 000 «длинных» т. Представители Германии проинформировали Лондон о начале постройки двух таких крейсеров немедленно вслед за заключением соглашения. Первый корабль, крейсер «Н» ("ERSATZ HAMBURG") был заложен на верфи Блом унд Фосс в Гамбурге за 11 дней до формального подписания англо-германского военноморского соглашения.
