Леонид Амирханов - Артиллерия российских мониторов

* Роульс — каток (ролик), установленный на оси

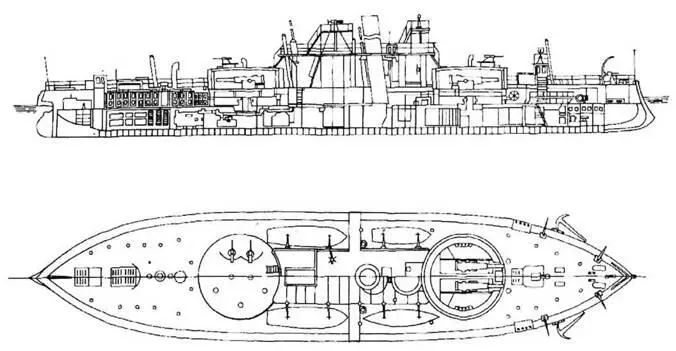

Двухбашенная броненосная лодка «Чародейка». Продольный разрез и план верхней палубы

Подряд на строительство броненосных лодок «Русалка» и «Чародейка» первоначально получил С.Г.Кудрявцев, но после его смерти вдова передала подряд фирме «Митчел и К°», строившей корабли там же, где и «Смерч», — на верфи «Галерный островок». Башенные установки изготавливал завод Берда. Строительство башенных фрегатов распределилось следующим образом: «Адмирал Лазарев» — завод Карра и Макфсрсона, «Адмирал Грейг» — Новое Адмиралтейство, «Адмирал Спиридов» и «Адмирал Чичагов» — завод Семянннкова и Полетики. Эти же заводы, совместно с заводом Берда, изготавливали башенные установки.

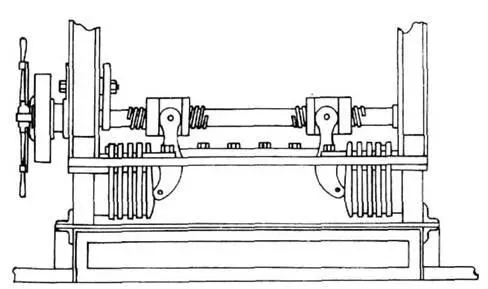

Струнный компрессор конструкции Эриксона

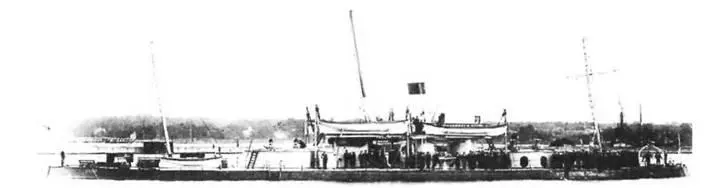

Двухбашенная броненосная лодка «Чародейка»

Наиболее серьезной проблемой на всех башенных установках того периода являлись орудийные станки (лафеты). Первые конструкции башенных станков отличались от обычных бортовых тем, что основание башенного станка крепилось неподвижно к вращающейся платформе, тогда как у бортовых станков оно снабжалось муфтой. С ее помощью основание, а вместе с ней и весь станок вращались на боевом штыре, центральном или переднем. Откат орудия первой башне Кольза происходил по плоскости, имевшей наклон вперед, к дульному срезу. Торможение при откате осуществлялось трением станка о раму, а наклонная плоскость и традиционные для того времени канаты способствовали уменьшению длины отката и облегчали накат. Эриксон поставил станок на роульсы и для торможения использовал изобретенный им струнный компрессор, состоявший из пакета чередующихся пластин, так называемых струн, и досок. Струны соединялись с неподвижной рамой, а доски — с откатывающимся станком. С помощью специального приспособления перед выстрелом компрессор зажимался, резко увеличивая коэффициент трения, а после выстрела, для наката, отжимался, Различные зажимающие компрессоры, основанные на трении, в корабельной артиллерии применялись и раньше, но компрессор Эриксона основывался на том принципе, что при постоянном давлении сила трения увеличивается с увеличением числа трущихся поверхностей. Струнный компрессор Эриксона. особенно после того, как английский инженер Армстронг провел некоторые усовершенствования. широко применялся в корабельных и береговых установках вплоть до введения гидравлических компрессоров.

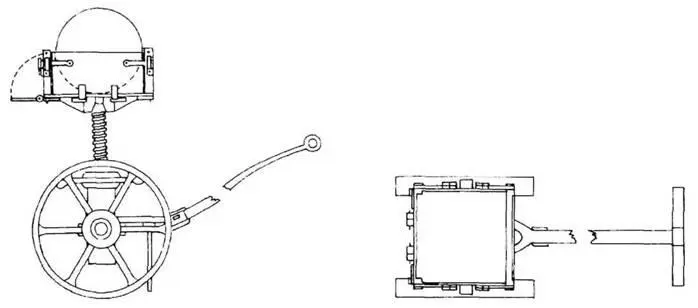

Тележка для подвоза 381-мм ядер на броненосных лодок «Русалка» и «Чародейка»

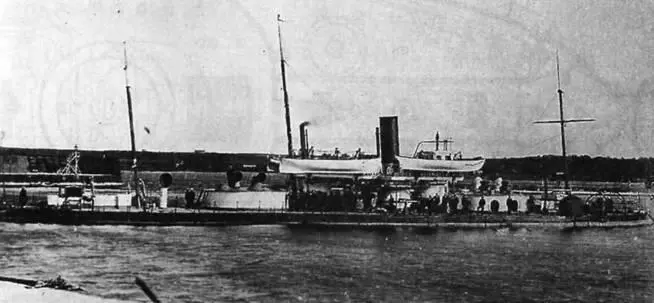

Двухбашенная броненосная лодка «Русалка»

В целом надо сказать, что основной особенностыо башенных орудийных станков являлась необходимость использования их в строго ограниченном пространстве. Поэтому одной из главных задач при проектировании становился поиск такой конструкции станка, которая при минимально возможных размерах обеспечивала бы минимальную длину отката.

Большая заслуга в разрешении этой проблемы принадлежала начальнику артиллерийской части Кронштадтского порта генерал- лейтенанту Ф.В.Пестичу. По его проектам и под его непосредственным руководством на Кронштадтском морском заводе и в артиллерийских мастерских Кронштадтского порта изготовили несколько вариантов орудийных станков для орудий разного калибра. После многочисленных переделок и испытаний на Морском артиллерийском полигоне Волкова поля Ф.В.Пестичу в 1871 году удалось разработать оптимальную конструкцию башенного станка для 229-мм нарезной пушки, которыми снабдили все наличные башенные установки на кораблях.

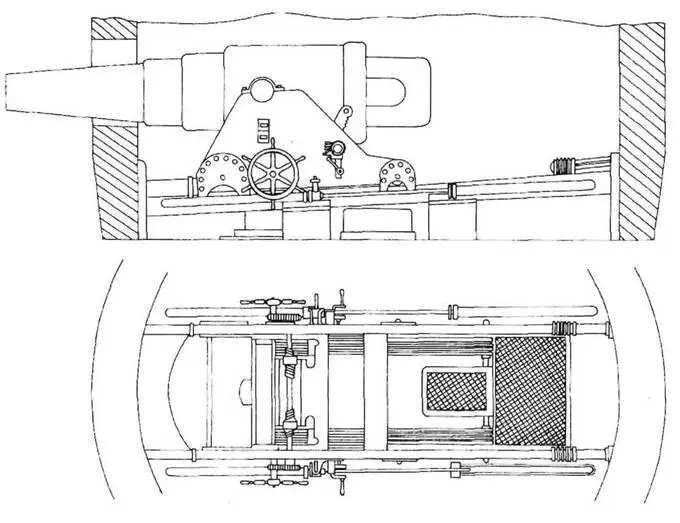

279-мм орудие броненосного фрегата типа «Адмирал Спиридов» на станке системы Ф.В.Пестича
