Максим Коломиец: Бронемашины Сталина, 1925-1945

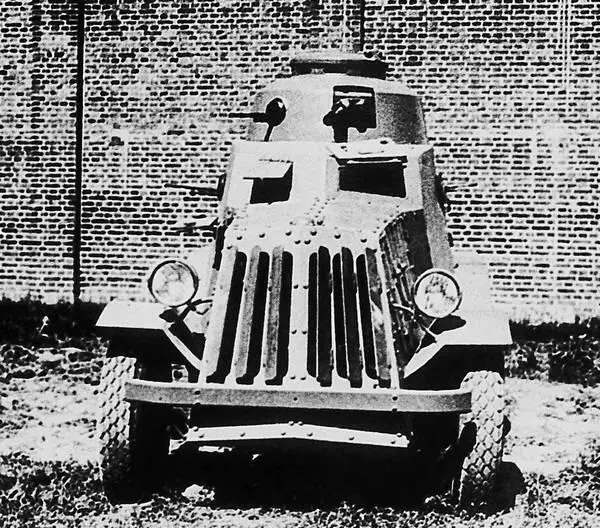

Бронеавтомобиль Д-9, вид спереди. 1931 год (АСКМ).

Дыренков рьяно взялся за работу и 9 февраля 1931 года смог предъявить представителям УММ РККА три броневых машины: «Форд-Тимкен», изготовленный по проекту Ижорского завода, «Мореланд» и «Форд-Тимкен» собственной конструкции. Причем последние предъявлялись «вчерне»: корпуса на них были только «наживлены» сваркой, бронировка двигателей и башни находились в полузаконченном виде. Вооружение «Форд-Тимкена» состояло из 37-мм пушки Гочкиса и двух пулеметов ДТ (с четырьмя гнездами для них), на «Мореланде» планировалось установить 20-мм автоматическую пушку или 37-мм пушку Б-3 образца 1930 года, 4 пулемета ДТ и авиатурель.

«Форд-Тимкен» проекта Ижорского завода представлял собой бронеавтомобиль с корпусом прямоугольной формы, за что в документах того времени был прозван «собачий ящик». При изготовлении машины вместо брони использовалась обычная сталь толщиной 4–8 мм. Из-за отсутствия вооружения — 12,7-мм пулемета и 20-мм пушки — башня так и не была сделана, поэтому по распоряжению Дыренкова на броневик установили башню от БА-27. После осмотра машины военные отмечали «плохую видимость для водителя, неудобную его посадку, при езде водитель ударяется головой в потолок». Поэтому было предложено ее доработать.

Бронемашины собственной конструкции на шасси «Форд-Тимкен» и «Мореланд» Дыренков предъявил военным только в мае 1931 года. Броневики получили обозначения Д-13 и Д-9 (Д — Дыренков).

Корпуса обеих машин собирались из 4–6 мм броневых листов при помощи сварки, что было передовым для того времени. Основное вооружение — 37-мм пушка Гочкиса и пулемет ДТ — размещалось в раздельных установках во вращающейся башне. Конструкция последней на Д-9 и Д-13 была аналогичной. Кроме того, каждый броневик имел пулеметы ДТ в шаровых установках корпуса: Д-13 — 6 таких установок (по две на борт и по одной в лобовом и кормовом листах), а Д-9 — 8 (по три на борт и по одной в кормовом и лобовом листах). Для защиты от атак с воздуха броневики оснащались авиационной турелью, расположенной на крыше корпуса за башней. Запасные колеса Д-13, установленные по бортам корпуса, могли вращаться и служили дополнительной опорой при преодолении броневиком вертикальных препятствий и канав.

В отчете об осмотре этих машин, составленном 27 мая 1931 года, говорилось: «Д-13 („Форд-АА“ шестиколесный). Расположение боковых пулеметных установок произведено без учета возможности их целесообразного использования. Поэтому целесообразно оставить лишь одну установку спереди и одну сзади, а боковые убрать, так как они стесняют командира башни. Условия наблюдения из машины при наличии башни с круговым вращением и открываемого в ней вверху люка в общем удовлетворительные. Турельная установка не оправдывает своего назначения, так как она имеет недостаточный угол возвышения и не защищает стрелка от поражения с воздуха (турель авиационного типа).

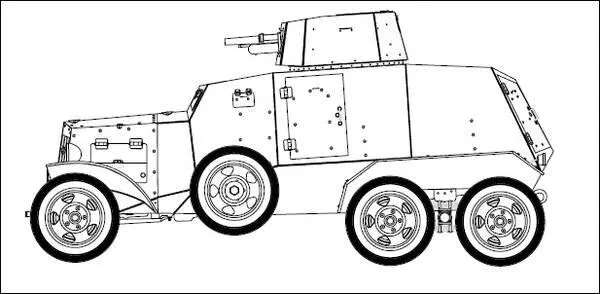

Опытный образец бронеавтомобиля Д-13 (с шинами разного диаметра).

„Мореланд“. Артиллерийское вооружение — 37-мм пушка — не оправдано тяжестью и громоздкостью самой машины. Проходимость и поворотливость „Мореланда“, по сравнению с шестиколесным „Форд-АА“, более ограничена вследствие большого веса („Мореланд“ 7 т, Д-13 4,25 т) и большей длины („Мореланд“ 6,23 м, Д-13 4,75 м). „Мореланд“ ничем положительным по сравнению с „Форд-АА“ шестиколесным или БА-27 отличиться не может, но изобилует отрицательными качествами (тихоходность, большие габаритные размеры)». Кроме того, по Д-13 отмечалась высокая трудоемкость изготовления — корпус бронемашины имел 55 броневых деталей разнообразной формы, а протяженность сварного шва составляла 122 м — и высокая стоимость — 15 696 руб. 74 коп. Поэтому Дыренкову рекомендовали доработать конструкцию бронеавтомобилей.

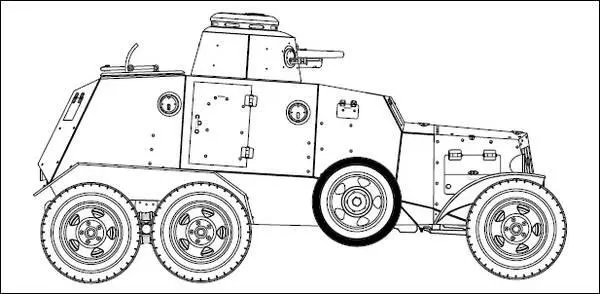

Серийный вариант бронеавтомобиля Д-13 с башней новой конструкции, без зенитной турели и бортовых пулеметных установок.

Месяц спустя — 27 июня — доработанный вариант Д-9 и другой вариант Д-13 осмотрели представители научно-технического комитета (НТК) УММ. Второй образец Д-13 получил башню другой конструкции, сваренную из плоских броневых листов, зенитная турель и пулеметные установки в бортах ликвидировали. Несмотря на это, в своем заключении по этому броневику военные отмечали «сильную перегрузку шасси, слабую броневую защиту в 6 мм, отсутствие заднего поста управления и средств радиосвязи, плохой обзор с места водителя». Тем не менее было принято решение о выпуске первой серии из 10 Д-13, внеся в их конструкцию ряд изменений. В дальнейшем представители УММ считали «признать необходимым наряду с устранением в первой серии вышеперечисленных недостатков одновременно приступить к переработке всего бронекорпуса „Форд-Тимкен“ в соответствии с требованиями системы вооружения». По бронированному «Мореланду» мнение военных было категоричным: «Исходя из того, что Д-9 как образец тяжелого бронеавтомобиля оказался чрезвычайно громоздким, неповоротливым, имеет пониженную динамику и не обладает какими-либо существенными боевыми преимуществами по сравнению со средним бронеавтомобилем, признать, что шасси автомобиля „Мореланд“ не пригодно для бронировки и может быть использовано под спецустановки: счетверенного пулемета, химические и т. д.
