Александр Аллилуев - Полуброненосные фрегаты типа “Дмитрий Донской”. 1881-1905 гг.

На фрегате "Владимир Мономах" установлены две отдельные трехцилиндровые машины, смешанной или совокупного действия системы с опрокинутыми вертикальными паровыми цилиндрами, каждая в 3500 индикаторных сил, приводящая в движение каждая свой гребной винт. Рабочее давление пара в котлах 70 фунтов на кв. дюйм. Паровые цилиндры у обоих концов снабжены предохранительными водовыпускными клапанами, продувальными кранами, лубрикаторами и кранами для установки индикаторов — инструментов, посредством которых снимаются диаграммы, по которым в данный момент определяется развивающая сила машины и указывается исправность ее действия. Каждая машина имеет по одному паровому цилиндру высокого давления в 60 дм диаметром и по два цилиндра низкого давления в 78 дм диаметром. Длина хода поршней цилиндров 3 ф 3 дм.

Парораспределительные золотники всех цилиндров поршневой системы с набивочными кольцами из марганцевой бронзы. Каждый золотник приводится в движение двумя эксцентриками и тягами с дугами. Дуги, бугеля эксцентриков и штоки золотников выкованы из стали. Машины имеют весьма практичное устройство, позволяющее скоро и легко управлять ими, т. е. пускать в ход и останавливать, что достигнуто установкой парового спускового прибора Брауна, который способствует быстрой перемене хода с переднего на задний и обратно.

Штоки поршней паровых цилиндров и поперечники откованы из лучшей мягкой стали. Ноги и скобы выкованы из железа, а подшипники их и обхватывающие мотылевые стержни коленчатых валов из бронзы, залиты белым металлом Бюньо. Стальные коленчатые валы состоят из трех отдельных частей и сделаны так, что могут заменять друг друга. Подшипники из пушечной бронзы залиты также белым металлом и могут быть вынимаемы без разборки коленчатых валов. Гребные валы выкованы из самой лучшей стали, изготовлены с отделкой до степени полировки на Обуховском сталелитейном заводе. Упорный вал имеет кольцеобразные утолщения, входящие в промежутки подковообразных колеи, залитых белым металлом Бюньо. Дейдвудный вал, по всей длине дейдвудной трубы, облицован пушечным металлом. При каждой машине имеется отдельный привод, состоящий из зубчатого колеса и железного бесконечного винта для проворачивания машины вручную.

Двигателем своим фрегат имеет два неподъемных гребных винта из марганцовой бронзы, 4-х лопастных с переменным шагом. Кониы гребных валов, на которые надеты винты, проходят сквозь дно судна и поддерживаются медными массивными кронштейнами. Диаметр гребных винтов 17 ф 6 дм шаг переменный от 18 ф 6 дм до 21 — го ф 6 дм.

Холодильники поверхностные трубчатой системы, отлиты из муни-металла и устроены так, что могут действовать как обыкновенные инжекиионные, снабжены вакуумметрами, горловинами для осмотра внутри их и для очистки осадков, имеют краны с трубами для выпуска из них воды, кода машина не в действии. Холодильники могут брать для инжекции воду из трюма. Трубы холодильников латунные тянутые, снаружи и внутри вылужены оловом.

До установки на судно холодильники были испытаны гидравлическим прессом на 30 фунтов давления на кв. дм. Трубки укреплены в досках вальцовальной меди, посредством тесемочной набивки с медными нажимными трубками на резьбе. Полная охлаждающая поверхность холодильников для каждой машины слишком 7000 кв. фут. Пар охлаждается на внешней поверхности трубок, а холодная вода от циркуляционной помпы проходит внутри их.

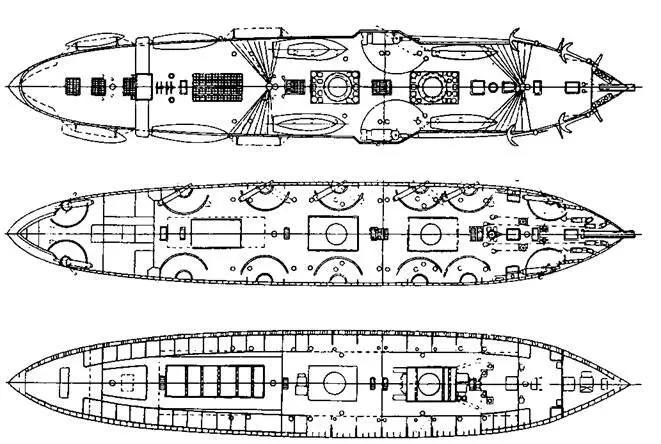

Полуброненосный фрегат “Дмитрий Донской”. 1887 г. (Планы верхней, батарейной и главной палуб)

Каждая машина имеет два воздушных насоса, корпус которых из чугуна, внутренняя оболочка, поршни, решетки клапанов и их задержники сделаны из пушечного металла, штоки поршней облицованы медью, клапаны из лучшей вулканизированной резины. Циркуляционные центробежные помпы приводятся в движение отдельными паровыми машинами. Колеса помп из пушечного металла. Трубы и краны циркуляционных помп устроены так, что могут доставлять холодную воду в холодильники из- за борта и трюма. К кингстоновым кранам циркуляционных помп проведены от паровых котлов трубы для продувания их паром в случае засорения.

При каждой машине имеются две питательные и две трюмные помпы. Приемные и отливные трубы питательных помп снабжены стопорными кранами, чтобы можно было осматривать помпы и во время действия машины. При каждой машине поставлена донка с помпой двойного действия, которая может питать водой группу котлов во время их полного действия. Помпы эти приспособлены для забортной воды и из теплого ящика, а также для выкачивания за борт воды из трюма, вместе с тем они могут служить как пожарные помпы и для подачи воды на палубы для мытья их и брезентов. Кроме того, при машинах имеются ручные помпы.
