Pафаил Мельников - Крейсер I ранга Рюрик (1889-1904)

Большие выгоды обещала и предлагаемая им замена, даже частичная, огнетрубных котлов водотрубными (Бельвиля), которые за счет повышения давления пара до 10,5-11 атм позволяли уменьшить вес и габарит главных машин.

Установка котлов обоих типов позволила бы уменьшить вес котельной установки на 35 %. При этом часть огнетрубных котлов сохранялась бы для повседневной службы, а водотрубные служили бы резервом для обеспечения полной скорости корабля во время боевых действий. Они же предназначались для плавания экономической скоростью и также служили бы резервом на время чистки огнетрубных котлов.

Предвидя возражения и ссылки на английский опыт (там еще не собирались отказываться от огнетрубных котлов), Н.Е. Кутейников обращал внимание на ненадежный и рискованный способ эксплуатации этих котлов в английском флоте (путем форсирования), требовавший напряженной работы и высокой квалификации кочегаров. Наконец, при форсировании очень много несгоревшего угля выбрасывалось из дымовых труб за борт и на палубу. С этим огромным расходом топлива было несопоставимо то незначительное его увеличение (5-10%), которое было связано пока с применением водотрубных котлов.

Пытаясь сломить предубеждение против водотрубных котлов, Н.Е. Кутейников указывал на их способность “к весьма высокому давлению пара, быстро уменьшаемому в случае крайней надобности”, к сохранению своих свойств в течение всего срока службы: взрывобезопасность, делающую их “безусловно военными котлами”; легкость установки, сборки и исправления в корабельных условиях. Особенно неоценима для военного корабля была возможность быстрого подъема пара в этих котлах с холодной водой (за 20-23 мин) и почти немедленное повышение скорости. Все эти достоинства, доказывал Н.Е. Кутейников, как нельзя более соответствуют требованиям к русскому крейсеру, главным отличием которого всегда являются “дальноходность и скороходность”. Чтобы достичь всего этого, надо лишь (из- за изменения компоновки) удлинить крейсер на 4-5 м. А уменьшив ширину на 0,5-0,6 м, можно было бы сохранить прежнее (10000 т) водоизмещение “с большою выгодой для боевой действительности крейсера”. Нечего бояться, считал Н.Е. Кутейников, и изменений в числе и расположении дымовых труб, которые могут помешать парусному вооружению: мировой опыт давно указал на несостоятельность парусов на броненосных кораблях; англичане на крейсерах “Блэйк” и “Бленхейм” от этого анахронизма отказались, и потому достаточно оставить для парусности то, “что может ей дать”.

Но вся эта аргументация не сломила осторожной недоверчивости членов МТК, которые дошли до таких возражений, что выведение котлов из резерва не дает мол нужного эффекта, так как из-за их длительного бездействия у кочегаров не будет нужного опыта. Как будто этот опыт нельзя было приобрести работая у других котлов!

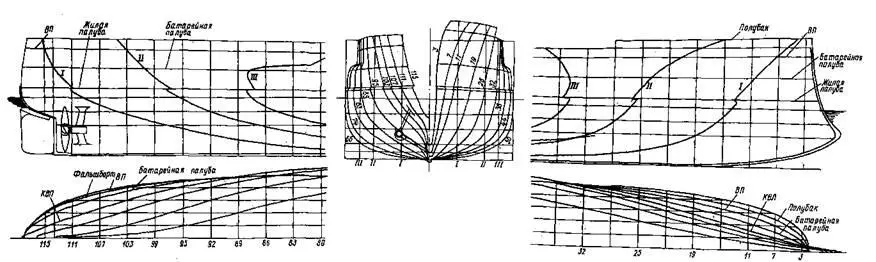

Теоретический чертеж крейсера “Рюрик”: бок, полуширота и корпус.

Шпация на шпангоутах от 23 до 95-го – 4 фута (1,21 м), на остальных – 3 фута (0.91м). ВП – верхняя палуба: КВ/1 -конструктивная (грузовая) ватерлиния.

Непререкаемый авторитет английского опыта заставил принять предлагаемый Н. Е. Кутейниковым состав машинной установки, но котлы Бельвиля “не прошли”. (Их на “Блэйке” и “Бленхеме” не было’). “Главная выгода Бельвиля котлов, – настоятельно гласила резолюция Н.М. Чихачева от 24 января 1890 г. на записке Н.Е. Кутейникова, – продолжительность службы, легкость перемен частей и ненадобность производить капитальные работы для вынутия старых и постановки новых котлов. Столь важные преимущества бельвилевских котлов, совершенно уничтожаются если иметь на том же судне смешанной системы котлы Бельвиля и цилиндрические. Иных достоинств котлов Бельвиля министр не усматривал. Забавно, но именно эта отвергнутая им комбинация котлов в дальнейшем оказалась распространенной в германском флоте. Воистину, нет пророка в своем отечестве.

На том и порешили. Теоретический чертеж и чертеж мидель-шпангоута подверглись новой переработке в МТК под руководством Н. Е. Кутейникова и были утверждены журналом МТК № 54 от 18 апреля 1890 г. Чтобы не уменьшать осадку и остроту обводов из-за удлинения корабля, водоизмещение (с деревянной обшивкой) пришлось увеличить до 10933 т. Эти материалы для ускорения разбивки на плазе немедленно отправили на Балтийский завод, а в МТК продолжали разработку чертежей внутреннего расположения, вооружения и новой спецификации по корпусу. Перекройку проекта вызвало неожиданное указание управляющего Морским министерством заменить 47-мм скорострельные пушки Готчкисса 120- мм пушками Армстронга. Конструкция станков этих пушек позволяла устанавливать их только на верхней палубе. Но она уже была занята шлюпками, поэтому место у борта нашлось лишь для шести пушек Армстронга. Ввиду возможной замены применявшихся тогда 152-мм пушек на поворотных платформах новыми скорострельными запас боеприпасов для них увеличили со 100 до 125 снарядов и зарядов на каждое орудие, изменив соответственно вместимость и расположение погребов.
