С. Иванов - Истребители Первой Мировой войны Часть 2

Самолет F.E.2b (2d) представлял собой двухместный биплан деревянной конструкции. Фюзеляжная гондола частично обшита фанерой, частично материей. Место наблюдателя находилось впереди и оснащалось двумя пулеметами «Льюис». Оба пулемета установлены подвижно. Один направлен вперед, а другой, на высокой стойке, назад. Для обслуживания заднего пулемета наблюдателю приходилось вставать в полный рост. На F.E.2d остался только один пулемет, направленный вперед. Хвостовую часть самолета образовывали две деревянные решетки с тремя вертикальными стойками и растяжками из стальной проволоки. Спереди решетки крепились к задним лонжеронам крыльев, а сзади соединялись у хвостового оперения. Хвостовое оперение деревянное, обшитое материей, с характерным треугольным килем и большим плавающим рулем направления. Крылья из трех частей, двухлонжеронные. одинакового размаха и возвышения (3 гр), обшитые материей. Элероны на обоих крыльях. Шасси трехколесное (F.E.2b) или двухколесное (F.E.2d) с масляным и резиновым амортизаторами. Рядный двигатель установлен в задней части фюзеляжной гондолы, винт толкающий двухлопастный деревянный. Радиаторы установлены по бортам фюзеляжа (F.E.2b) или за сиденьем пилота (F.E.2d).

Сухая масса 962 (1137) кг

Взлетная масса 1376 (1572) кг

Размах крыла 14,56 м

Длина 9,84 м

Высота 3,85 м

Площадь крыла 46,0 м²

Макс. скорость на 2000 м 130 (151) км/ч

Время набора 2000 м 19 мин

Потолок 3350 (5335) м

Время полета 3,5 ч

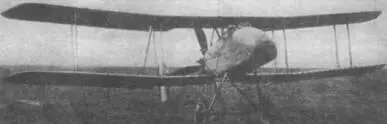

«РАФ FE.8».

1 Самолет с толкающим винтом, спроектированный в октябре 1915 года Дж. Кенуорти. Самолет выпускался фирмой «РАФ» в Саут-Фарнборо, графство Ганте. Самолет походил на DH.2 и предназначался на роль истребителя. Первый раз машина поднялась в воздухв октябре 1915 года. Самолет довольно долго доводился, поэтому в боевые части начал поступать сравнительно поздно. Первыми получили новый истребитель 5-я, 40- я и 41-я эскадрильи. Всего в 1916 году на фронте действовало 103 самолета F.E.8. В первые месяцы 1917 года на фронт доставили еще 44 истребителя. 33 самолета оставалось в частях на территории Великобритании. Всего изготовили около 200 самолетов F.E.8. На фронте самолет показал себя удовлетворительно. К середине 1917 года F.E.8 сняли с фронта.

Самолет F.E.8 представлял собой одноместный биплан смешанной конструкции. Фюзеляж деревянный, обшитый фанерой. Рама из стальных трубок с проволочными растяжками. Киль отсутствовал. руль направления плавающего типа. Хвостовое оперение металлическое, обшивка матерчатая. Крылья деревянные, из трех частей, двухлонжеронные. с одинаковым возвышением (4?) и одинаковым размахом. Обшивка матерчатая, элероны на обоих крыльях. Шасси из стальных трубок с резиновым амортизатором. Двигатель — ротационный «Гном» (74 кВт). «Ле-Рон» (80 кВт) или «Клерже» (80 кВт). Винт толкающий, деревянный, четырехлопастный. Первые 20 экземпляров были вооружены пулеметом «Льюис», установленном в носовой части гондолы и наводимым в горизонтальной плоскости тягами, проведенными к месту пилота. Но эта система оказалась неудобной, поэтому пулемет перенесли на верхнюю сторону фюзеляжа перед кабиной. Боекомплект к пулемету составляли три диска на 47 патронов каждый.

Сухая масса 406 кг

Взлетная масса 610 кг

Размах крыла 9.60 м

Длина 7,22 м

Высота 2,80 м

Площадь крыла 20.2 м²

Хорда крыла 1,2 м

Макс. скорость у земли 152 км/ч

Время набора 2000 м 11 мин

Время набора 3000 м 17 мин 30 сек

Потолок 4400 м

Время полета 2,5 ч

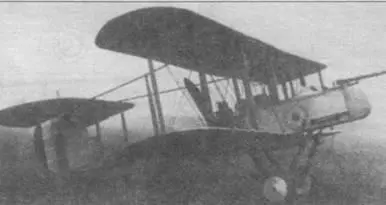

«Виккерс FB. 9» с модифицированной гондолой, вооруженный пулеметом «Льюис».

Самолет представлял собой продолжение линии первых «толкачей» фирмы «Виккерс» (F.B.5 и F.B. 6), созданных еще 1913 году. Самолет отвечал популярной перед войной концепции двухместного многоцелевого самолета, хотя предназначался прежде всего на роль истребителя. Аббревиатура F.B. расшифровывалась как «Fighter Biplane» (истребитель-биплан). Так обозначались все самолеты фирмы «Виккерс», выпускавшиеся до конца войны. Главный конструктор фирмы Гарольд Барнуэлл создавал самолеты с толкающим винтом почти до конца войны, хотя уже в 1916 году данная схема безнадежно устарела. Применение толкающего винта еще было оправдано в первые месяцы войны, пока не был изобретен синхронизатор для стрельбы через диск винта. Самолет F.B.9, прозванный «вооруженным городским автобусом», отличался от своего предшественника только формой и размахом крыльев, а также конструкцией шасси. Кроме того, на самолете отсутствовали обычные в то время противокапотажные полозья, выдвинутые далеко вперед. Горизонтальный стабилизатор находился над рулем направления, F.B.9 стал последним самолетом фирмы «Виккерс» с подобным хвостовым оперением. Самолет выпускался в Крейфорде и Вейбридже, а также по лицензии фирмой «Даррак Ко» в Париже. Фирма «Виккерс» построила только 95 машин, а «Даррак» — 24. Самолеты F.B.9 вместе с другими английскими «толкачами» того времени (F.E.2b, DH.2, F.E.8) представляли собой основную добычу немецких истребителей в 1915 и 1916 годах. Самолеты состояли на вооружении пяти эскадрилий (2, 5,7,11 и 16) на Западном фронте. Самолеты F.B.9 имелись и в некоторых французских эскадрильях. Вместе со старыми F.B.5 они участвовали в битве на Сомме. На самолете № 7828 экипаж лейтенант Моррис и наблюдатель сержант Гловер одержали 1 июля 1916 года подтвержденную победу. Но большинство самолетов этого типа попало в учебные части и летные школы, поскольку отличались устойчивостью в воздухе и прощали даже грубые ошибки пилотирования. Самолеты также использовали в школах авиастрелков, тогда кабина наблюдателя оснащалась турелью типа «Скарф». Учебные самолеты оборудовались дублирующим комплектом рулевых устройств. Последние самолеты F.B.9 сняли с фронта в конце 1917 года, в учебных частях и школах самолет применялся до конца войны.
