Делясь впечатлением, Красовский писал Сабинину:

«Под влиянием ураганного ветра и отсутствия регулирования ветряк оборвал восемь дюймовых стальных канатов и развил бешеную скорость, ветряное колесо не выдержало огромных центробежных сил и разлетелось на части, лопасти повисли на своих тягах».

Происшествие не лишило конструктора мужества. Наутро он принимается за работу, и через месяц коллектив восстановил ветряк и сдал его приемочной комиссии нефтепромыслов.

Ветряной двигатель, установленный в Балаклаве.

Успешная эксплуатация ветряка пробудила к нему огромный интерес в Крыму. Оттуда поступает заказ, и Отдел ветряных двигателей начинает проектировать мощную ветро-электростанцию с диаметром лопастей ветряка в 30 метров, с генератором переменного тока, работающим на общую электрическую сеть вместе с тепловой электроцентралью. Лопасти и стабилизаторы его уже проектируются не наугад, а на основании многочисленных экспериментов с самоустанавливающейся лопастью в аэродинамической трубе в Кучине. Не довольствуясь этим, отдел строит десятиметровую модель крымского ветряка и испытывает ее в ветросиловой лаборатории ЦАГИ, созданной к этому времени.

Ветросиловая лаборатория, сооруженная по проекту Сабинина в башне головной части Аэродинамической лаборатории ЦАГИ, представляла собой редкостный и оригинальный прибор для испытания различных ветряных двигателей.

Обратим внимание, что лаборатория предназначалась для испытания натуральных ветродвигателей, а не моделей, в естественных условиях, а не в трубе. Для установки двигателя сооружена была каменная башня в тридцать метров высотою. Показания измерительных приборов при таком положении пришлось перенести путем электрической передачи в отапливаемое помещение экспериментатора. В холодную погоду, не говоря уже о зиме, экспериментировать на сорокапятиметровой высоте при стойком ветре чрезвычайно трудно.

Лаборатория ставила себе целью исследование процессов, происходящих при работе ветряного двигателя как в воздушном потоке, так и в механизме самого двигателя. Кроме того, имелось в виду изучать и процессы работы тех агрегатов, для которых можно было пользоваться энергией ветра, прежде всего электрического генератора.

Работа ветродвигателя определяется скоростью ветра, скоростью вращения ветродвигателя и величиной крутящего момента, развиваемого ветряком. Для измерения этих элементов и проектировал свои приборы коллектив конструкторов под руководством Г. X. Сабинина. Тут все сплошь приходилось изобретать, выдумывать, конструировать вновь, опираясь на ничтожный, в сущности, опыт кучинской лаборатории.

На квадратной каменной башне помещалась стеклянная кабина экспериментатора, представляющая собой железобетонную конструкцию. В ней были сосредоточены регистрирующие приборы и управление. Отапливалась она электрическими печами: паровое отопление вести на такую высоту строители отказались.

На крыше железобетонной кабины, на ажурной железной башне в одиннадцать метров высотою был помещен трехлопастный ветряк ЦАГИ конструкции Сабинина — Красовского. Некоторое представление о сложности работ на такой высоте, связанных с установкой двигателя, может дать хотя бы такой факт: башня, несмотря на каменную кладку, заметно качается от ветра; в кабине это можно было заметить по графину с водой, по шнуру телефонной трубки.

Пускается ветродвигатель в ход при помощи рукоятки лебедки, устанавливаемой внизу, а далее ветродвигатель ЦАГИ самоуправляется: со стороны острой кромки каждой лопасти, подобно крылу самолета, прикреплены маленькие крылышки — стабилизаторы. Они-то, используя ту же энергию ветра, и ставят все три крыла в рабочее положение при любом направлении ветра. Они же позволяют двигателю развивать большее число оборотов, чем это задано конструктором.

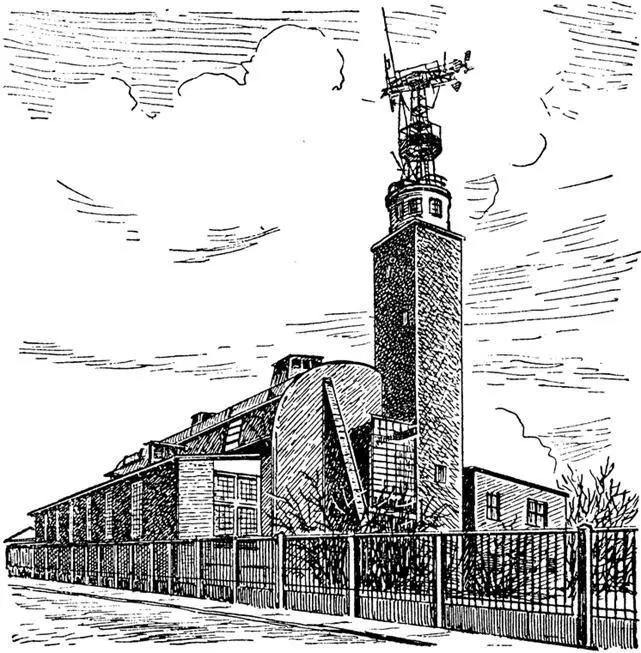

Ветросиловая лаборатория ЦАГИ.

Скорость ветра измеряют электроанемометры. Это маленькие динамомашины, приводимые в движение небольшими четырехлопастными ветрячками. Электроанемометры укреплены на мачтах, расположенных около испытываемого двигателя. Ветер работает на динамомашину, и в кабине вольтметром измеряется напряжение, развиваемое динамомашинами, которое пропорционально скорости вращения динамо и скорости ветра.
