С. Иванов - Grumman Avenger. Часть 1

ТВМ-3, в значительной степени переделанный, для установки радара получил обозначение TBM-3W. Все вооружение, броня, и бомбовое оборудование были сняты. Радар устанавливался в переднюю часть бомбоотсека, прикрытую большим стекловолоконным обтекателем, установленным под фюзеляжем, в котором и размещалась антенна радара APS-20, имеющая размеры восемь на три фута. В бывшем отсеке радиста были организованы рабочие места для двух операторов, а в фюзеляж была установлена остальная радарная аппаратура, аппаратура передачи данных, ультракоротковолновая радиостанция, и другая электроника. Длинный фонарь кабины и стрелковая башенка были заменены одиночной кабиной пилота и «черепахообразным» обтекателем. Чтобы улучшить боковую устойчивость Эвенджера, на горизонтальных стабилизаторах, вблизи их законцовок, были установлены дополнительные вертикальные стабилизаторы. Прототип ХТВМ-3W впервые поднялся в воздух 5 августа 1944 года, и флот США заказал немедленную переделку ряда имеющихся планеров самолетов ТВМ-3 и ТВМ-3Е в конфигурацию ТВМ-3W.

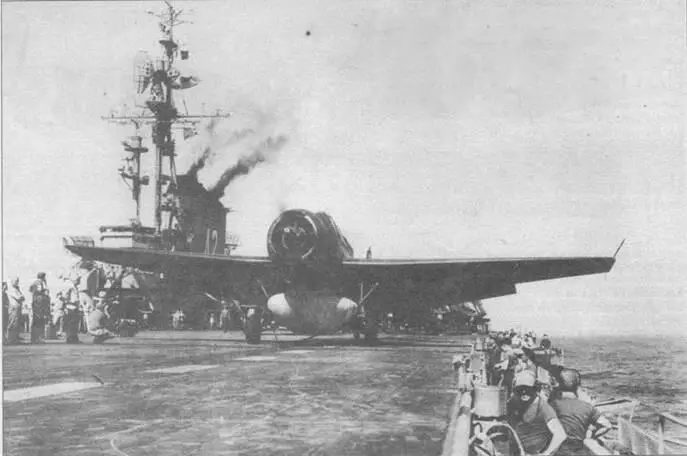

TBM-3 W из эскадрильи VA-4B авианосца USS Franklin D.Roosevelt (CVA-42) установленный на катапульте — только секунды отделяют его от старта. TMB-3W обычно находился на некотором расстоянии от авианосца в постоянных радарных патрулях или в связке с ударным самолетом TBM-3S выполнял поиск подводных лодок впереди авианосца.

ТВМ-3W

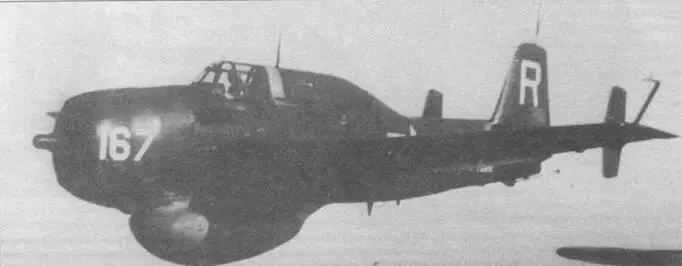

Ряд ТВМ-3W было передано в резервные военно-морские подразделения. Этот ТВМ-3W пилотирует младший лейтенант Руни из VS-833 Резервной эскадрильи, базирующейся на. WAS Флойд Беннет Филд, Нью-Йорк, октябрь 1954 года.

Интенсивные атаки японских камикадзе против флота союзников у Окинавы еще раз подчеркнули безотлагательность программы создания этих самолетов, и сорок комплектов радара APS-20 были срочно изготовлены для постройки соответствующего количества ТВМ-3W. К началу 1945 года испытания были завершены, и началось обучение экипажей самолетов TBM-3W, однако война закончилась прежде, чем эти самолеты были переданы флоту. Программа испытаний доказала высокую ценность самолетов Эвенджер раннего воздушного предупреждения и ее выполнение продолжилось и после войны. Первое оперативное подразделение ТВМ-3 W, появилось в составе флота уже в мае 1946 года.

В послевоенных авианосных воздушных группах (Carrier Air Group), TBM-3W были объединены с ударным противолодочным самолетом ТВМ-3S в противолодочных группах «Killer-Hanter». TBM-3W был «охотником» (Hunter) и мог передавать радарные контакты по линии обмена данными, как на авианосец, так и на TBM-3S (Killer). Эвенджеры продолжили функционировать в этой роли до середины 50-х, когда они были заменены самолетами аналогичного назначения — Grumman AF Guardian и Douglass Skyraider.

TBM-3W был пионером среди самолетов раннего воздушного предупреждения, доказавшим жизненность этой концепции, что привело к созданию современного Grumman E-2C Hawkeye со сложнейшим электронным оборудованием.

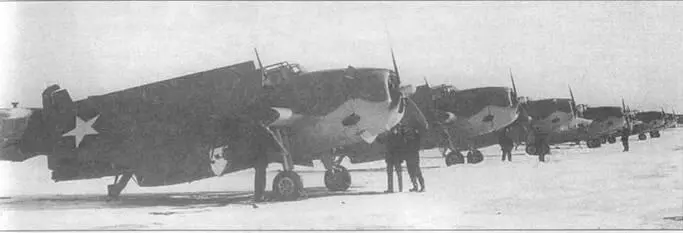

Партия TBF-1 Эвенджер на заводском аэродроме, декабрь 1942 года. Самолеты в двухцветной камуфляжной окраске — Non-specular Blue Gray на верхних поверхностях и Non-specular Light Gray на нижних. Знаки государственной принадлежности нарисованы на обеих сторонах каждого крыла и на хвостовой части фюзеляжа уже не имеют красного круга посредине звезды, который был упразднен 15 мая 1942 года.

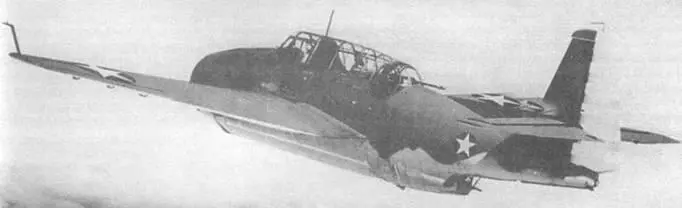

TBF-1 Эвенджер (по всей вероятности первый серийный экземпляр) в полете, январь 1942 года. Самолет в двухцветной камуфляжной окраске — Non-specular Blue Gray на верхних поверхностях и Non-specular Light Gray на нижних. Знаки государственной принадлежности нарисованы на обеих сторонах каждого крыла и на задней части фюзеляже и имеют красный круг посреди звезды, также имеются знаки быстрого распознавания в виде бело-красных полос на руле направления. Размер звезды свидетельствует, что самолет сфотографирован до 17 января, то есть до того как вышел приказ о максимальном увеличении размеров знаков государственной принадлежности.
