Григорий Трусов - Первые русские подводные лодки. Часть I.

В 1896 г. он закончил Морскую Академию с высшим баллом по всем дисциплинам. Талантливого инженера оставили в Академии, где он преподавал строительную механику корабля и руководил дипломным проектированием. Все свободное время Бубнов посвящал изучению проблем подводного плавания.

В 1901 г. Иван Григорьевич был назначен главным строителем подводных лодок на Балтийском судостроительном заводе.

В 1909 г. его назначили профессором кораблестроительного факультета Петербургского политехнического института, а в следующем году он стал профессором Морской Академии.

В 1915 г. на конкурсе, объявленном русским правительством, был принят его проект подводного корабля водоизмещением 971 т, хотя он и уступал проекту Голланда (952 т), т.к. было принято решение развивать русский тип подводной лодки.

Преждевременная смерть от сыпного тифа оборвала кипучую жизнь талантливого человека – творца первых русских боевых подводных лодок.

Создатели первой русской подводной лодки «Дельфин» М.Н. Беклемишев (слева) и И.Г. Бубнов

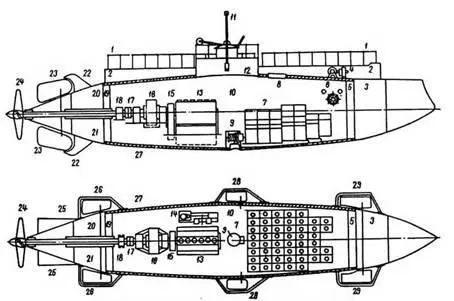

Схема внутреннего расположения ПЛ «Дельфин»

(реконструкция схемы Н.Н. Ефимьева)

1-леера; 2-надстройка; 3-носовая цистерна главного балласта; 4 – шпиль надводного якоря; 5-носовая дифферентная цистерна; 6-пост управления носовыми горизонтальными рулями; 7 – аккумуляторная батарея; 8 – люк для погрузки аккумуляторов; 9 – выгородка для подводного якоря; 10-внутренний объем прочного корпуса; 11-перископ; 12-прочная рубка; 13-бензиновый мотор; 14-компрессор и трюмная помпа с общим электроприводом; 15-передача на вал от мотора; 16 – гребной электродвигатель; 17-кулачковая муфта; 18-упорный подшипник; 19-кормовая дифферентная цистерна; 20-дейдвудная труба; 21-кормовая цистерна главного балласта; 22 – ограждение вертикального руля; 23-вертикальный руль; 24-гребной винт; 25-горизонтальный стабилизатор; 26-кормовые горизонтальные рули; 27 – прочный корпус; 28 – средние горизонтальные рули; 29 – носовые горизонтальные рули.

Соавтором Бубнова при создании проектов первых лодок «Дельфин» и «Касатка» был Н.Н. Беклемишев; третий член комиссии И.С. Г'орюнов работал только до октября 1901 г.

Комиссия по проектированию подводной лодки была хорошо информирована о состоянии подводного плавания за рубежом и конструкциях строившихся там подводных лодок. Прежде всего : комиссии были известны проекты, представленные на Международный конкурс в 1898 г. в Париже, где демонстрировались проекты Джевецкого («водобронный миноносец») и Лобэфа (двухкорпусная подводная лодка «Нарвал»). На основе этого проекта Лобэф создал новый проект полуторакорпусной подводной лодки, по которому во Франции в 1901-1903 гг. были построены 4 подводные лодки.

Бубнов и Беклемишев хорошо знали особенности устройства и других иностранных подводных лодок. Беклемишев неоднократно ездил за границу для ознакомления с конструкциями строившихся там лодок. Так из отчета Беклемишева о командировке в США в 1901 г. видно, что ему удалось побывать на последней лодке Голланда и ознакомиться с ее устройством. Оказалось, что на лодках Голланда цистерны главного балласта расположены внутри прочного корпуса. На подводной лодке «Протектор», построенной в Америке по проекту Лэка, часть водяного балласта была размешена иначе – в надстройке над прочным корпусом. Беклемишев присутствовал во время одного из погружений лодки Голланда. Побывал Беклемишев также в Англии, Германии и Италии.

Собрав и обобщив эти сведения, Бубнов и Беклемишев разработали свой проект, отличавшийся от иностранных. Они разместили главный балласт в концевых легких цистернах, вне прочного корпуса. Такое расположение цистерн главного балласта позволило лодкам русского типа погружаться на предельные для прочного корпуса глубины, не опасаясь того, что при повреждении этих цистерн забортная вода попадет внутрь прочного корпуса лодки.

Для проектирования подводной лодки были выработаны следующие задания:

– прочность и простота устройства при значительной, наибольшей технически достижимой мощности двигателей (исходя из принципа наименьших затрат предложено было строить лодку возможно меньшего водоизмещения, но при скудости сведений о подводных лодках в отношении удельного значения весов по системам и устройствам и нахождении этих данных собственными расчетами водоизмещение лодки было предложено около 100-150 т);
