С. Иванов - Германские субмарины Тип IXC крупным планом

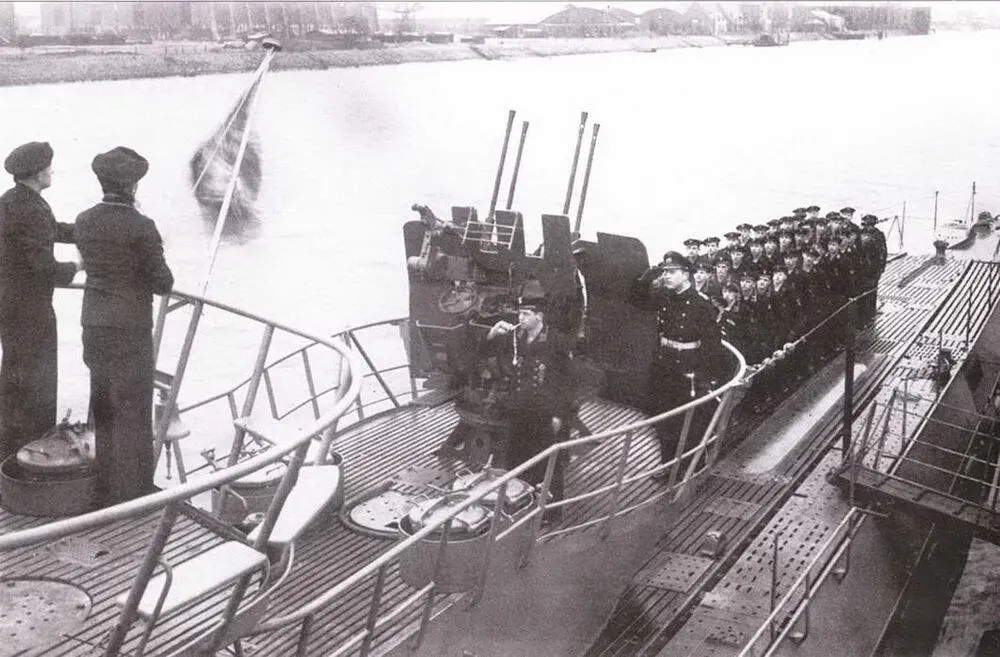

Сдача кригсмарине подлодки U 869 26 января 1944 г. на верфи Везер в Бремене. Как предпоследняя лодка, построенная на этой верфи, она получила на вооружение устаревшую 2-см счетверённую зенитную установку 38/42U, которую из-за слишком малой дальнобойности заменил с октября 1943 г. 3,7-см зенитный полуавтомат Flak М42. Из-за недостаточного числа готовых новых зенитных установок перевооружение значительно задержалось до весны 1944 г. И середине нижнего уступа рубки («зимнего сада») сбоку видны 2 ёмкости для дежурных боеприпасов. К 1944 г. нормальное снаряжение боеприпасами новых подлодок серии IIС составляло 31)50 снарядов калибра 3,7 см и 10750 снарядов калибра 2 см.

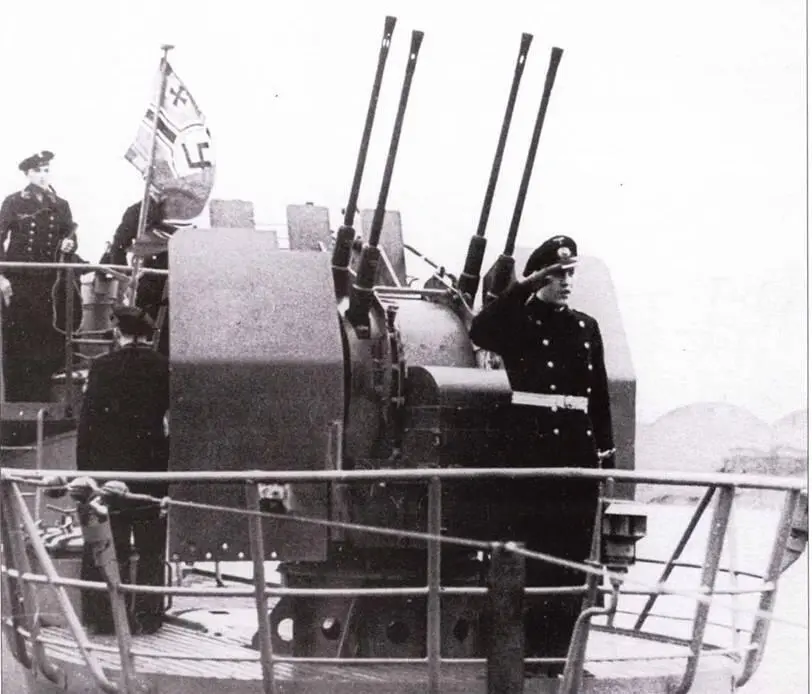

2-см счетверённая зенитная установка подлодки U 869. Она снабжена складными металлическим щитами толщиной 15 мм не только для защиты расчёта от вражеского огня, но и от ударов волн. Их сильные удары часто даже вырывали из палубы лафеты. Из-за высокой скорострельности экипажи вражеских самолетов боялись огня зенитных автоматов.

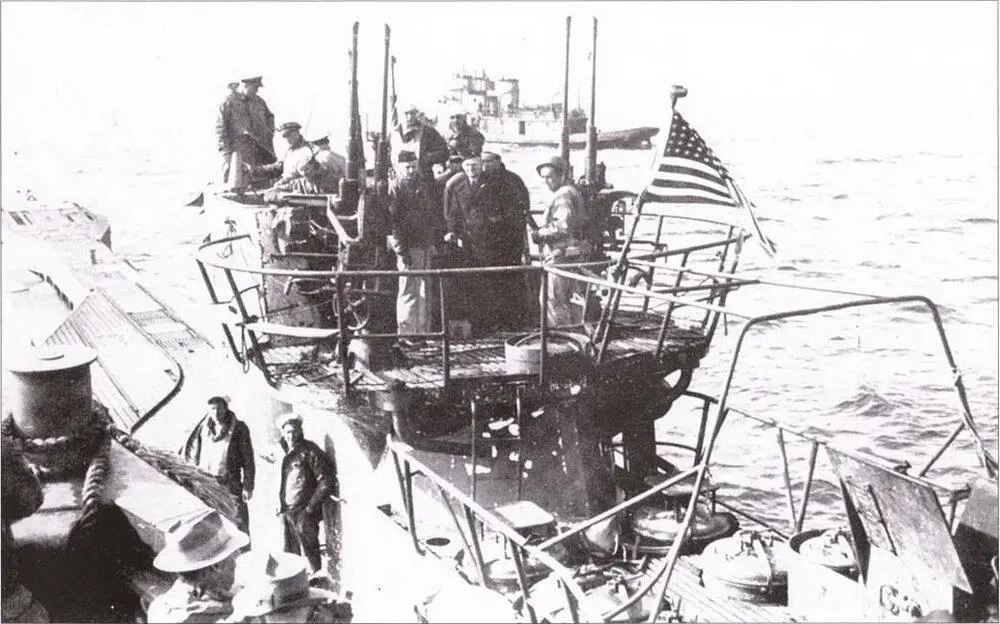

Зенитная площадка подлодки U 805, которая следует в заливе Каско па пути в Портленд/Мэн 14 мая 1945 г. 2-см спаренные автоматы без стальных защитных щитов, которые часто отрывались при движении под водой из-за сильного давления потока воды. В середине – герметичная ёмкость (кранец) для боеприпасов, в котором размещалось триста 2-см снарядов. Внизу видны 4 кранца общей емкостью 340 снарядов для 3,7-см зенитных полуавтоматов Flak М42 и далее 4 открытых контейнера для надувных спасательных лодок (каждая па 5 человек).

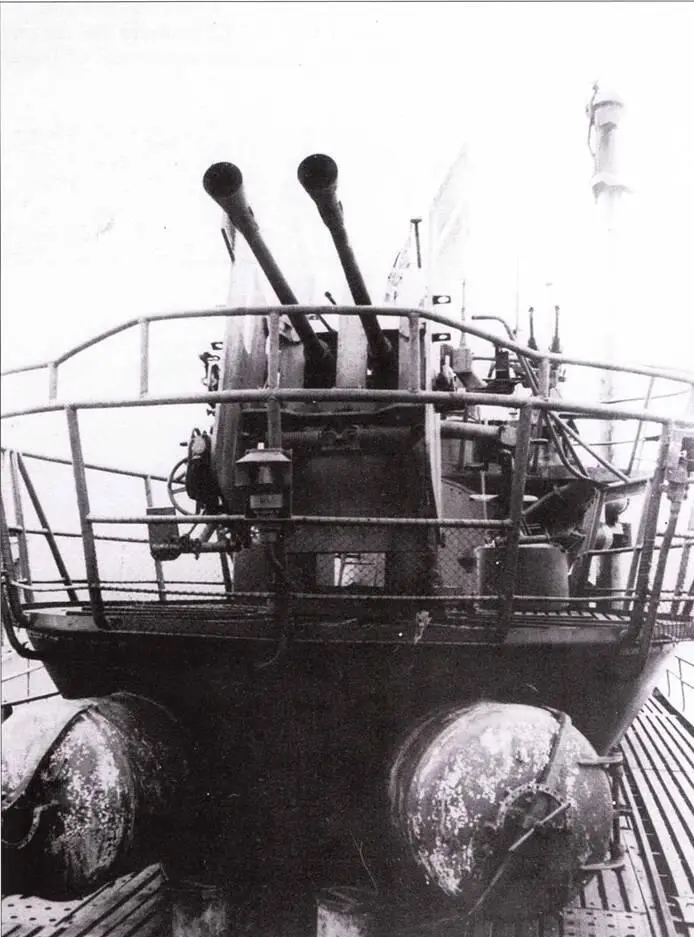

Кормовая часть рубки («зимнего сада») подлодки U 889 со спаренным 3,7-см зенитным полуавтоматом на лафете LM42U, который оснащён складными 15-мм защитными щитами по бокам. Это мощное вооружение было испытано в мае 1944 г. на U 1164 в VII зенитной школе в Свинемюнде и с октября того же года стало устанавливаться на подлодки IX серии. Однако из-за преобладающего движения лодок под водой в боевом походе эта мощная зенитка применялась редко. Лишь U 534 смогла сбить 5 мая 1945 г. «Либерейтор» из 547-й британской эскадрильи, воспользовавшись этой зениткой. Внизу под орудийной площадкой видны два контейнера для надувных спасательных лодок.

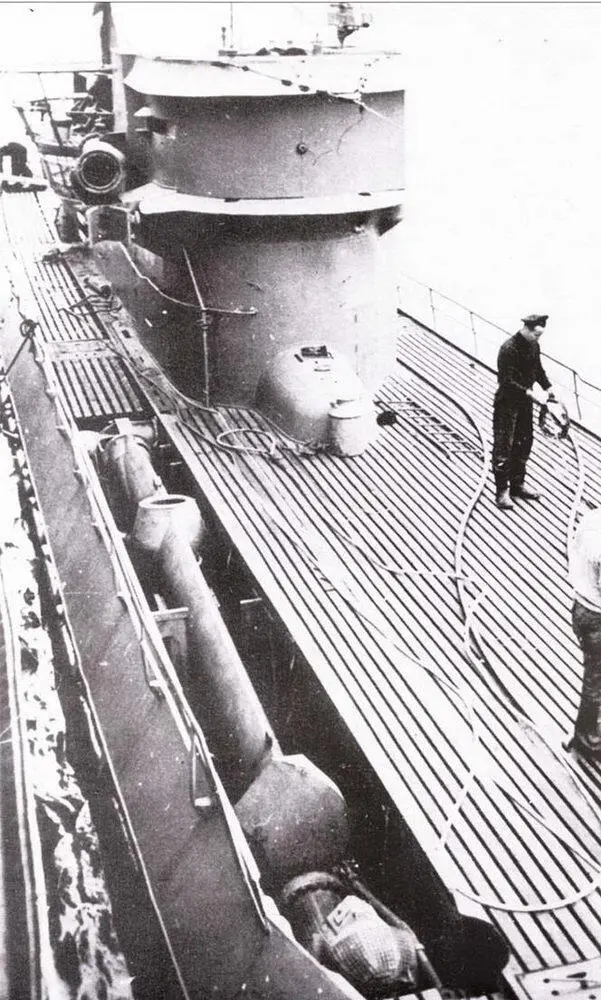

U 190 в Галифаксе (Канада) с уложенной мачтой шнорхельного устройства I в нише открытой палубы.

H – время нахождения в гавани W – время нахождения на верфи К – шаровый поплавковый вентиль
