С. Иванов - Германские субмарины Тип XXIII крупным планом

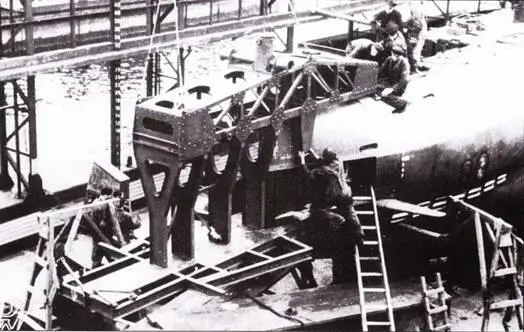

Подгонка подающей платформы в передней части корпуса подлодки XXIII серии для установки торпедных аппаратов. Из- за малых размеров подлодок этой серии зарядка торпедных аппаратов изнутри подлодки была невозможна. Для осмотра торпеды ее могли вытянуть из торпедного аппарата внутрь отсека на 4,5 м. Для заряжания торпеды корму подлодки надо было опустить на 5-8 градусов, чтобы приподнять торпедные аппараты над водой. Затем с помощью крана подающая платформа подводились к носовой части подлодки и фиксировалась 4 болтами.

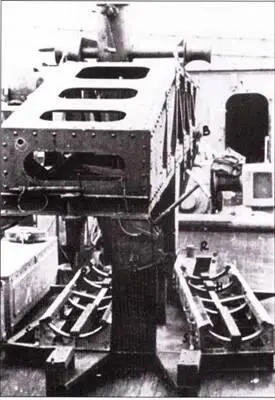

Вид на подающую платформу со стороны подлодки. Два желоби для торпеды видны ниже. После подъема торпеды на уровень крышки торпедного аппарата их спуск в трубу не представлял трудностей из-за наклона корпуса подлодки.

Понтон для загрузки торпед на подлодку Хай. Он мог наполняться водой или ее можно был откачивать и тем самым регулировать уровень погружения относительно торпедных труб подлодки. Прежде он широко использовался на подлодках XXIII серии в кригсмарине.

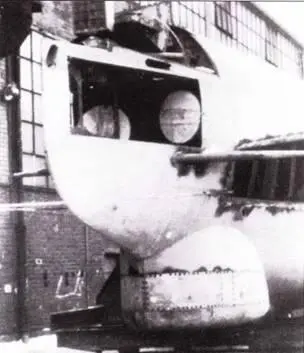

Снимок носовой части подлодки Хай (бывшая V 2365) во время перестройки в Гамбурге. На U 2365 был небольшой балкон гидролокатора GHG с II кристаллическими гидрофонами по обеим сторонам. Здесь же виден большой балкон гидролокатора GHG с 24 гидрофонами с каждой стороны. Из-за отсутствия звуконепроницаемой обшивки в носовой части там был установлен поворотный сонар М-1 с 4 датчиками. Однако затем его демонтировали. На подлодках XXIII серии отсутствовал активный акустический навигационный прибор.

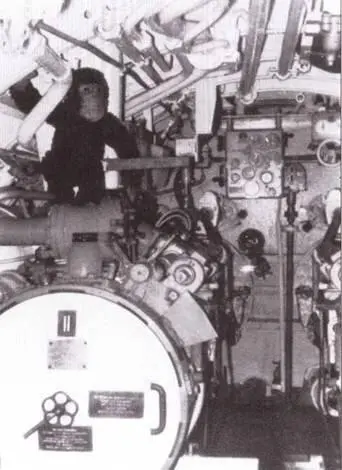

Левый торпедный аппарат на подлодке Хай. Как и на старых подлодках кригсмарине, на XXIII серии торпеды выстреливались поршнем, выталкиваемым сжитым воздухом. Унифицированные торпедные аппараты можно было переставлять на новые подлодки. Ни передней стенке-переборки видны счетчик упреждения стрельбы и датчик регулировки торпеды. Стрельба торпедой осуществлялась при помощи электропривода.

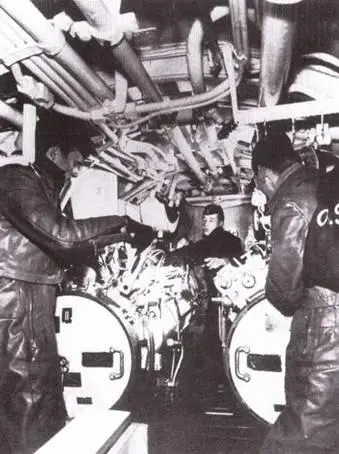

Торпедный отсек подлодки Хехт. На снимке видно, как матрос с помощью кривошипной рукоятки регулирует клапан откидной крышки торпедного аппарата. На этой подлодке не был установлен счетчик упреждения стрельбы.

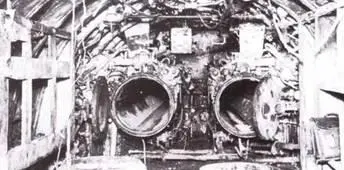

Вид на торпедный отсек подлодки U 2344. После подъема из воды она была установлена на верфи Нептун в Ростоке. Над торпедными трубами с открытыми крышками виден счетчик упреждения стрельбы на передней перегородке. На первых подлодках XXIII серии он еще не устанавливался.

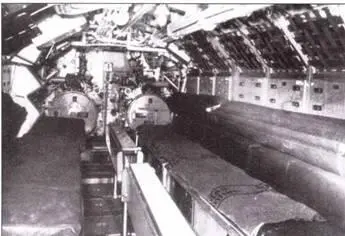

Носовой отсек подлодки Хай с торпедными аппаратами. Верхний ряд коек поднят и прикреплен к стенке борта. Этот отсек был предназначен для сна и отдыхи всего экипажа, включая командира. На заднем плане но левой стороне борти видны приборы управления сонара М I. Из-за их установки ряд коек пришлось сократить.

В 23 час 55 мин Командир отдал приказ выстрелить двумя торпедами по транспортному судну. В этот момент один из буксиров резко изменил свой курс на 80 градусов вправо и обе торпеды прошли мимо.

24 апреля подлодка вынуждена была срочно погрузиться, когда была атакована одним из боевых кораблей, сопровождающих конвой. Она погрузилась на глубину 50 м. К счастью, сброшенные глубинные бомбы разорвались на большом удалении и не причинили вреда. Всего за время этого боевого похода было зафиксировано 180 взрывов глубинных бомб противника. По окончании боевого похода подлодка взяла курс на Ставангер, куда прибыла 27 апреля в 8 часов утра.

После короткого отдыха и принятия на борт нового запаса провианта и торпед U 2326 вышла из Ставангера во второй боевой поход в час ночи 4 мая. Район боевого патрулирования была гот же самый – восточное побережье Шотландии. Подлодка доплыла в надводном положении до Свайнане и затем погрузилась на глубину 50 м. На этой глубине она прошла британские минные поля севернее Абердин. Чтобы сохранить потенциал аккумуляторных батарей, каждые сутки с 23 час вечера до 3 часов утра, подлодка двигалась на небольшой глубине под шнорхелем. Так же днем между 12 и 14 часами подлодка поднималась к поверхности на глубину шнорхеля на 10-15 минут, чтобы провентилировать отсеки. 7 мая на половине пути к порту Абердин в районе Петерхед обер-лейгенант Джобст взял курс на юг, где проходили маршруты морских конвоев. К этому времени невозможно было установить точную позицию подлодки. Над водой была пелена мелкого моросящего дождя и прибор Электра-сонне, которому необходим был солнечный свет, был бесполезен. 8 мая подлодка была на широте ос трова Мэй. Облака разошлись на короткое время, остров стал виден и командиру подлодки удалось определить свое точное местоположение. После полудня подлодке удалось скрыться от двух эсминцев, появившихся с севера от залива Ферт-оф-Форт. В эго же самое время в этом районе действовала подлодка U 2336. Подлодку U 2326 не удалось обнаружить и в ночь на 9 мая она благополучно проскользнула вблизи острова Мэй на глубине 60 м и легла на грунт. У тром 9 мая оператор гидролокатора засек шумы винтов. После всплытия через перископ был замечен фрегат, который пересекал курс подлодки. Спустя 5 минут был замечен небольшой конвой, который был на удалении 200 м по левому борту подлодки. Для торпедного залпа дистанция была слишком малой. Замыкали конвой танкер водоизмещением 1500 тонн, небольшой пароход водоизмещением 500-800 тони и два фрегата. Подлодка развернулась, погрузилась на глубину 40 м и взяла курс на мыс Сант Абб.
