Валерий Мужеников - Линейные крейсера Англии. Часть I

Именно поэтому в следующем альтернативном проекте под номером “5" расположение двух средних башен с четырьмя 305-мм орудиями в районе миделя изменили на эшелонированное, то есть уступом по диагонали с таким расчетом, чтобы обеспечить возможность ведения огня орудиями неподбойной башни на противоположный борт в секторе обстрела 30°, если подбойную башню выведут из строя. Вот тут-то и могло пригодиться превосходство в скорости, обеспечивающее выбор нужной дистанции и траверза (пеленга) для стрельбы всеми башнями. Хотя на практике для выполнения этого при известных обстоятельствах могло потребоваться много времени.

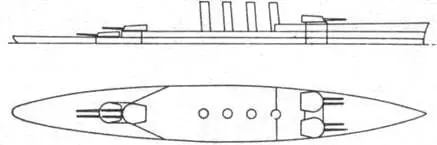

Альтернативные проекты броненосного крейсера разработанные главным конструктором Адмиралтейства Нарбетом.

Проект №1.

Проект №2.

Проект №3.

Проект N24.

Проект №5.

Более удачный бортовой огонь мог быть получен установкой средних башен в диаметральной плоскости, однако это уменьшило бы продольный огонь всего лишь до двух орудий. В проекте при нормальном водоизмещении 17250 т основные размерения крейсера составляли 164,7 х 23,8 х 7,93 м. Высота осей стволов орудий над уровнем нормальной ватерлинии оставалась такой же, как и в проекте под номером “4”. Бронирование сохранялось таким же, как и в предыдущих проектах, но количество 102-мм орудий увеличили до 14. Номинальная проектная мощность на валах составляла 42500 л.с.

Наконец, в предложенном в ходе обсуждения варианте проекта под номером “6” сделали попытку сдвинуть эшелонированное расположение башен в нос корабля за счет перемещения носовой башни на новое место в районе миделя в диаметральной плоскости, но острые обводы носовой оконечности корпуса делали такое перемещение невозможным. В результате Комитет решил принять за основу модифицированный проект под номером “5", но с добавлением длинного полубака, продолжавшегося до кормовой башни, для придания крейсеру лучшей мореходности и получения большего возвышения над ватерлинией осей орудий средних башен. Крейсер предполагали оснастить двумя треногими мачтами и навесной палубой для орудий противоминной артиллерии. От общего редута для средних башен в окончательном варианте проекта отказались, установив обе средние башни в отдельные барбеты. Утвержденный проект при нормальном водоизмещении 17750 т имел основные размерения 167,8 х 24,1 х 8,23 м.

Проект крейсера, который появился в результате этих обсуждений, имел большее сходство со многими из новых броненосных крейсеров, чем с “Дредноутом”, хотя определенно повторял некоторые его характерные черты. При своем сильно удлиненном корпусе, в который необходимо было вместить новейшие котлы большой паропроизводительности и турбинную энергетическую установку, было возможно иметь две башни 305-мм орудий в средней части корпуса корабля только при их эшелонном расположении, что обеспечивало бортовой залп всей артиллерией главного калибра, правда, в строго определенном секторе ведения огня. Палуба полубака простиралась в корму на две трети длины корпуса корабля, обеспечивая высокое положение башен главного калибра в средней части корабля и противоминной артиллерии в составе 102-мм орудий, вместо 76-мм “Дредноута”.

При разработке проекта была сделана слишком оптимистическая оценка экономии веса энергетической установки в результате применения турбин вместо паровых поршневых машин. Более реалистическая оценка показала, что экономия веса не превышает 12,5%. что привело к изменению проекта. При этом для модифицированного проекта под номером ”5" конструкторы получили нормальное водоизмещение 16850 т при основных размерениях 164,7 х 24,1 х 7,93 м. Отношение длины к ширине составило 6,83.

Этот проект и стал базисным для британских линейных крейсеров первого поколения, хотя первые три корабля, заложенные по программе 1905-06 г.г., различались между собой по некоторым параметрам. Вооружение их состояло из восьми 305-мм скорострельных орудий, тринадцати 102-мм скорострельных орудий и пяти торпедных аппаратов. Главный броневой пояс толщиной 152 мм обеспечивал бронирование борта на уровне от 1,98 м выше и до 1,37 м ниже ватерлинии при нормальном водоизмещении. Толщина бронирования башен главного калибра составляла 203 мм. Выбранная проектная мощность паровых поршневых машин в 41000 л.с., по расчетам конструкторов, позволяла ожидать наибольшую скорость корабля в 25,5 уз. и гарантированную 25 уз.
