С. Иванов - Истребители Поликарпова Часть 2

В ходе ремонта у ЦКБ-12бис была перепроектирована носовая секция фюзеляжа. Тогда как ЦКБ-12, первоначальный вариант ЦКБ-12бис и ранние серийные И-16 тип 4 все имели цилиндрический капот типа NACA, то модифицированный ЦКБ-12бис получил новый капот (так называемый Watter-cowling), который был несколько меньше в диаметре, сужался назад и имел в передней части девять окон жалюзи для управления потоком охлаждающего воздуха.

Внутренний кольцеобразный выхлопной коллектор был заменен восемью индивидуальными выхлопными патрубками, выходящими в специальные отверстия сделанные в стенках капота. Два маленьких воздухозаборника в передней верхней части капота были ликвидированы.

В ходе программы модификации, было произведено и множество других усовершенствований, основанных на опыте предыдущих испытаний. Тканевая обшивка, центроплана крыла и их законцовок была заменена металлической. В результате существенно повысилась жесткость крыла, что благоприятно сказалось на характеристиках самолета при полетах на высоких скоростях и при маневрах с высокими перегрузками.

На модифицированном ЦКБ-12бис устанавливался американский двухлопастной воздушный винт Hamilton-Standard с небольшим коком, им был заменен трехлопастной винт, использовавшийся на оригинальном ЦКБ-12бис. Также был увеличен фюзеляжный гаргрот за кабиной пилота. Вооружение осталось тем же самым, что и на И-16 Тип 4.

В сентябре 1934 года, модифицированный самолет был передан на Государственные испытания. В их ходе выявили проблемы с шасси и их створками, поэтому данные узлы подверглись дальнейшим изменениям.

Летные испытания, проводившиеся в сентябре-октябре 1934 года, подтвердили выдающиеся характеристики нового истребителя, которых удалось достичь благодаря установке более мощного двигателя. Модифицированный ЦКБ-12бис развивал максимальную скорость 437 км/час и имел скороподъемность 806 метров в минуту.

Командованию ВВС РККА стало ясно, что истребитель Поликарпова на тот момент является лучшим в мире. В результате вышло Правительственное постановление о немедленной организации его выпуска под обозначением И-16 тип 5, а его производству был дан высший приоритет. Тем не менее, постоянные проблемы с производством двигателей, задержали крупномасштабный выпуск истребителя почти на год.

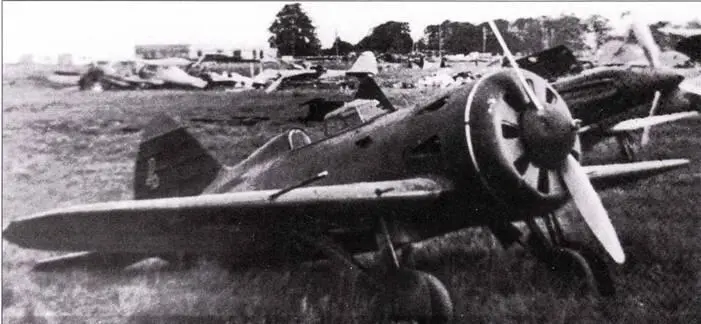

Истребитель И-16 тип 5 («4» красный), захваченный немцами на аэродроме в Риге (Латвия). Среди самолетов на заднем плане видно несколько британских истребителей-бипланов Gloster Gladiator из состава старых Латвийских ВВС.

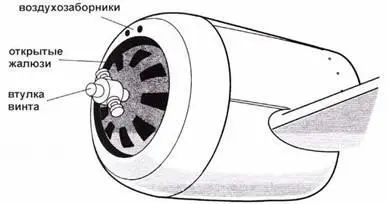

И-16 тип 4

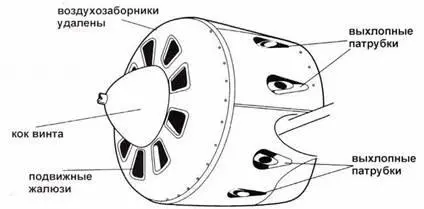

И-16 тип 5

В ходе подготовки к производству лицензионного двигателя РСФ-3, стало ясно, что его не удастся запустить в серию так быстро, как это первоначально планировалось. В результате, только в октябре 1936 года новый двигатель, получивший обозначение М-25, был, наконец, освоен и стал выпускаться серийно. Поэтому, первые предсерийные и серийные истребители И- 16 тип 5 оснащались импортными двигателями Wright Cyclone SGR-1820-F-3.

Как только первые двигатели М-25 стали доступны в необходимых количествах, на заводе №39 в Москве была выпущена предсерийная партия И-16 тип 5 с этими двигателями. М-25 развивал мощность 700 л.с. и оснащался карбюратором Stromberg NA-F- 7С, а также советской копией системы зажигания – «Искра».

Эти предсерийные самолеты отличались от опытного ЦКБ-12бис слегка измененной формой отверстий для выхлопных патрубков двигателя. Вместо скругленной задней части, отверстию придали каплевидную форму. Кроме того, маленький кок винта, использовавшийся на ЦКБ-12бис и на всех серийных И- 16 тип 5, был заменен большим коком.

Если опытный ЦКБ-12бис не имел щитков, прикрывавших стойки и колеса шасси, то на И-16 тип 5 установили такие же щитки, как и на серийных И-16 тип 4. На некоторых предсерийных И-16 тип 5 вместо заднего костыля, имевшегося на ЦКБ-12бис стояло хвостовое колесо.

Несколько предсерийных самолетов прошли испытания в НИИ ВВС. Их взлетный вес увеличился до 1535 кг, но благодаря усовершенствованной конструкции, самолет развивал максимальную скорость 457 км/час, не теряя своей высокой маневренности. Эта скорость была примерно на 80 км/час выше, чем у самого современного американского истребителя – Boeing Р-26А, состоявшего на вооружении армии США.
