Валерий Мужеников - Броненосные крейсера “Шарнхорст”, “Гнейзенау” и “Блюхер” (1905-1914)

На “Блюхере” П-й основной отсек, имея схожую компановку и одинаковую длину- 10,8 м, располагался в районе с 17-го по 26-й шп.

На крейсерах типа “Шарнхорст” в III-м основном отсеке длиной 11,4 м пространство корпуса в районе с 22/23-го по 31 1/2-й шп. занимало заднее машинное отделение (МО). В трюме отсека по ДП между 24 и 31-м шп. установили главную паровую машину, вращавшую средний гребной вал, рядом – различные вспомогательные механизмы, конденсаторы и насосы: воздушный, охлаждающей воды, промывочный насос рефулера. На высоте нижней палубной платформы побортно оборудовали кладовые запасных частей. На высоте верхней палубной платформы побортно находились помещения кормовых турбогенераторов (по одному в каждом) с распределительным щитом, трансформатороми и вентиляторами.

В IV-м основном отсеке длиной 11,4м пространство корпуса в районе с 31 1/2-го по 41-й шп. занимало переднее МО, разделённое по ДП переборкой и проходящим над ней центральным коридором на два отделения с двумя водонепроницаемыми трапами каждое. В каждом отделении переднего МО между 33 1/2 и 40 1/2-м шп. установили главные паровые машины, вращавшие боковые винты, а рядом точно такие же вспомогательные механизмы, как и в заднем МО.

Общая длина МО составляла 22,8 м или 16,6% длины корпуса между перпендикулярами, по сравнению, соответственно, с 19,2 м и 15,8% на броненосцах типа “Дёйчланд”. При этом длина среднего гребного вала составляла 25,2 м, бортовых – 30,6 м. Машинная установка состояла из трёх отдельных вертикальных трёхцилиндровых паровых поршневых машин тройного расширения прямого действия – все взаимозаменяемые, изготовления завода “АГ Германия”, Берлин-Тегель. При избыточнном (рабочем) давлении пара 16 кгс/ кв.см. и числе оборотов коленчатого вала в среднем 120 об/мин при суммарной работе три паровые машины развивали номинальную мощность на валах, согласно Groner [7], 26000 л.с. (удельная мощность 2,24 л.с./т нормального водоизмещения), источнику [9], соответственно, 28000 л.с. (2,41 л.с./т), против 19000 л.с. (1,99 л.с./т) у крейсеров типа “Роон”. Согласно Эверс [5], крейсера типа “Шарнхорст” должны были достигать контрактной скорости хода 21 уз.; Groner [7] и Hildebrand [8], – 22,5 уз., против 21 уз. у крейсеров типа “Роон”. Прибавка в скорости хода составила полтора узла.

На “Блюхере” III и IV-й основные отсеки по длине увеличили на одну шпацию – до 12,6 м, что позволило при схожей компановке отсеков установить более мощные паровые машины. Общая длина МО составляла 25,2 м или те же 16,6% длины корпуса корабля между перпендикулярами .

Машинная установка состояла из трёх отдельных вертикальных четырёхцилиндровых паровых поршневых машин тройного расширения прямого действия. Согласно Groner [7], при избыточнном (рабочем) давлении пара 16 кгс/кв.см. и числе оборотов коленчатого вала в среднем 122 об/мин три паровые машины при суммарной работе развивали номинальную мощность на валах 32000 л.с. (удельная мощность 2,02 л.с./т нормального водоизмещения), что вызывает сомнение в достоверности указанной величиины. Полагая необходимым иметь удельную мощность 2,4 л.с./т, номинальная мощность должна быть не менее 38000 л.с. Согласно Эверс [5] и Groner [7], “Блюхер” должен достигать контрактной скорости хода 24,5 уз.; Hildebrand [8], 24,8 уз. Прибавка в скорости хода составила 2 узла.

V-й основной отсек длиной 6 м представлял собой врезку в корпус в районе с 47-го по 52-й шп. Пространство корпуса от настила двойного дна до броневой палубы, ограниченное с бортов коффердамами, разделили по ДП продольной переборкой на два помещения. В трюме побортно оборудовали погреба 150-мм снарядов и зарядов и по одному круглому туннелю для доставки их к орудиям.

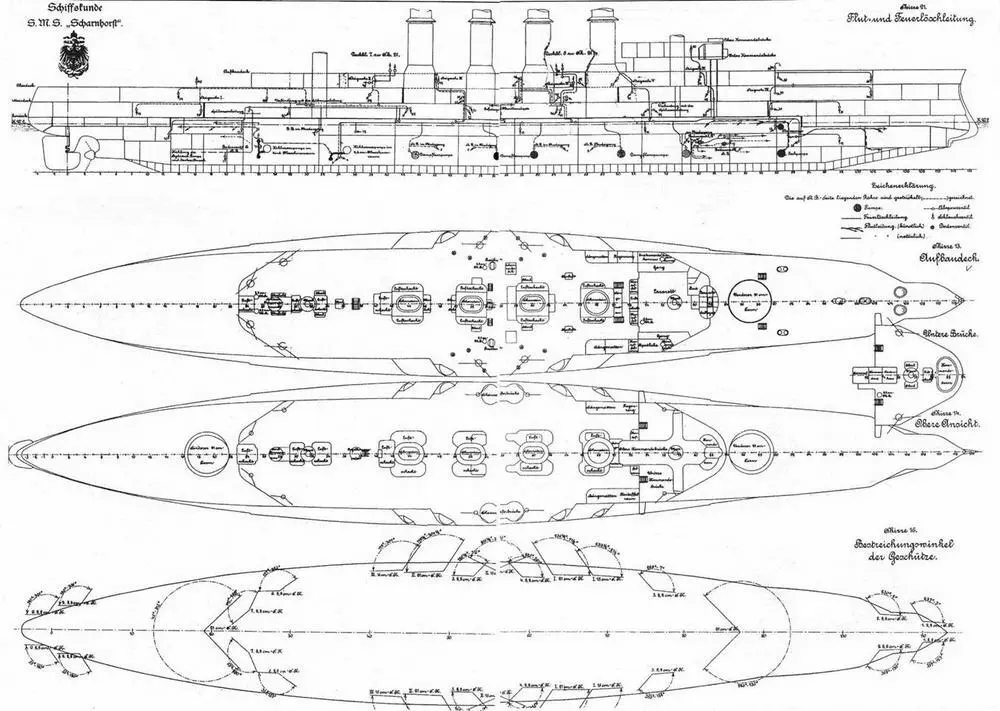

Броненосный крейсер “Шарнхорст”

(Сечение по ДП с указанием трубопроводов противопожарной системы и планы палуб)

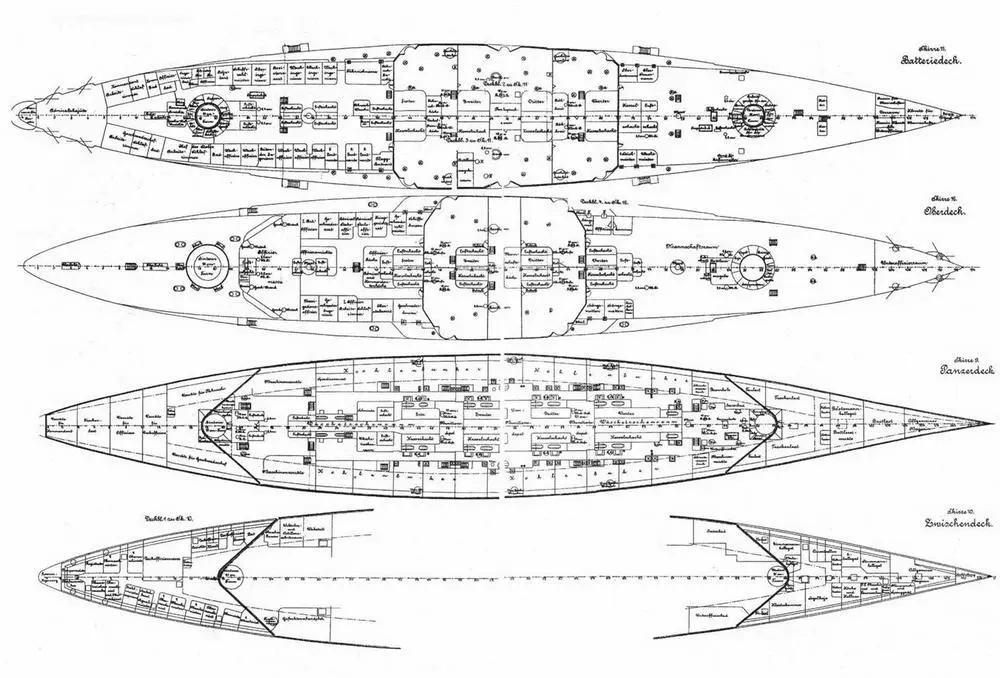

Броненосный крейсер “Шарнхорст" (планы палуб)

Через отсек проходили обе палубные платформы. На них ближе к ДП оборудовали погреба 210-мм снарядов и зарядов. На верхней платформе у погребов проделали проходы для доставки боеприпасов, между ними и коффердамами в районе с 47-го по 50 1/2-й шп. выгородки для верхних зарядов в картузах, а в районе с 50 1/2-го по 52-й шп. шахты подачи боеприпасов калибра 210 мм из трюма и с платформ в эти проходы для доставки их к орудиям.
