Валерий Мужеников - Линейные крейсера “Дерфлингер”, “Лютцов”, “Гинденбург” и “Макензен”. 1907-1918 гг.

Водоизмещение крейсера составляло: нормальное 33 500 т (возросло на 2 500 т), полное до 38 000 т; Conway [6] приводит соответственно 33 000 т и 38 000 – 38 500 т. Длина корабля: полная 227,8 м, что на 4,8 м длиннее, чем у “Макензена”; ширина 30,4 м; средняя осадка 9,3 м.

Из всех главных размерений сохранилась только ширина, длина возросла на 4,8 м, осадка на 0,3 м. Тем самым остались почти неизменными такие коэффициенты формы корабля, как показатель остойчивости и коэффициент полноты водоизмещения. Увеличение осадки и повышение продольно изгибающего момента в результате возрастания веса башен делали желательным увеличение высоты борта корабля, и таким образом всю палубу подняли на 0,3 м выше, в то время как надводный борт сохранил свою прежнюю величину.

Форму корпуса корабля спроектировали вновь соответственно изменившимся размерам корабля. Правда, форма носовой и кормовой частей сохранилась благодаря находившимся в работе отливкам. Но были проведены новые протаскивания моделей, и таким образом уточнен его теоретический чертеж, что потребовало удлинения корпуса путем вставки в его средней части. Необходимость и возможность создания новой формы корпуса не вызывала сомнения, поскольку лишь для “Эрзац Йорка” на эллинге была установлена небольшая часть днища.

Однако в целом значительные изменения были неизбежны. Четыре двухорудийные башни 381-мм орудий с боезапасом весили более чем на 1 000 т больше, чем первоначально запроектированные башни с 355-мм орудиями . По опыту увеличение веса одной части корабля всегда вызывало многократное возрастание всего водоизмещения.

Главная артиллерия состояла из восьми 381-мм орудий с длиной ствола 45 калибров (17 100 мм). Орудия располагались в установках образца 1914 г. (угол склонения -8° и угол возвышения + 16°) с максимальной дальностью стрельбы 20 400 м. Позже угол склонения уменьшили до -5°, а угол возвышения увеличили до +20°, что позволяло бы увеличить максимальную дальность стрельбы до 23 200 м. Орудия стреляли снарядами весом 760 кг с начальной скоростью 810 м/с. (вес заряда 274 кг). Боекомплект составлял 90 снарядов на орудие(720 снарядов для всех восьми орудий).

Однако башни для 381-мм орудий оказались не намного длиннее башен для 355-мм орудий. Расстояние от башни “А” до башни “В” и длину артиллерийского погреба также можно было сохранить. Но из-за больших весов башен их следовало передвинуть вдоль диаметральной плоскости корабля, чтобы привести в соответствие центр тяжести. Башни “А” и “В” сдвинули на 2,3 м в нос. Напротив, башня “С” сохранила свое расстояние от кормы, возможно, потому, что от ее установки зависело положение машинного отделения и длина гребных валов. Для окончательного выравнивания дифферента башню “Д” передвинули на 3,5 м к корме.

Средняя артиллерия состояла из двенадцати 150-мм орудий с длиной ствола 45 калибров (6 750 мм) и располагалась в батарее на средней палубе, удлиненной до 126 м, следующим образом: шесть орудий от башни “А” до передней боевой рубки, четыре около грот-мачты и два позади башни “Д”. Была предусмотрена установка восьми 88-мм зенитных орудий (или даже 105-мм) с длиной ствола 45 калибров.Число 600-мм подводных торпедных аппаратов (типа J-9) сократили до трех. Общий боекомплект составлял 15 торпед.

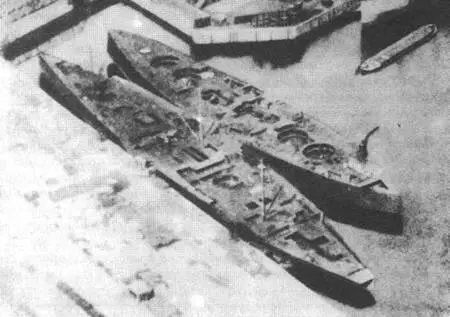

Недостроенные корпуса линейных крейсеров "Эрзац Фрея” одного из линкоров типа ".Баерн ” в Гамбурге. 1918 г.

Расстояние между башнями “В” и “С” и тем самым длина средней части корабля также увеличилась на 2,5 м. Получившийся при этом прирост объемов помещений был использован наилучшим образом, и наконец получили долгожданное оптимальное положение отделения бортового торпедного аппарата. Теперь оно располагалось в средней части корпуса, между кормовым котельным и передним турбинным отделениями. Здесь в самой широкой части корабля оно было лучше защищено благодаря противоторпедному поясу большей ширины, чем в носовой части. Кроме того, заполнение его водой в результате пробоины не оказывало сильного влияния на дифферент, а это значительно повышало безопасность корабля.

Но этому новому положению бортовых торпедных отделений нужно было больше места, чем позволяли указанные 2,5 м. Для этого ликвидировали отсек, расположенный между котельными отделеними № 3 и № 4 и содержащий, кроме дизельной электростанции, артиллерийский погреб для двух 150-мм орудий. Чтобы эти орудия снабжать снарядами при помощи прямого элеватора, их сдвинули дальше к корме.
