Николай Пахомов - Броненосцы типа Маджестик. 1893-1922 гг.

Траверзы под углом смыкались с вертикальной броней барбетов толщиной вне цитадели 14 дм, за цитаделью 5 и 3/4 дм (по О. Парксу, 7 дм). Броневая карапасная палуба шла от носа до кормы и своим скосом под углом 40° соединялась с нижней кромкой пояса. Толщина палубы в пределах цитадели: на скосах равнялась 4 дм, в горизонтальной части 3 дм, в оконечностях 2,5 дм. Замкнутые пространства, образуемые жилой палубой, скосом броневой палубы и поясом, были отведены под угольные ямы.

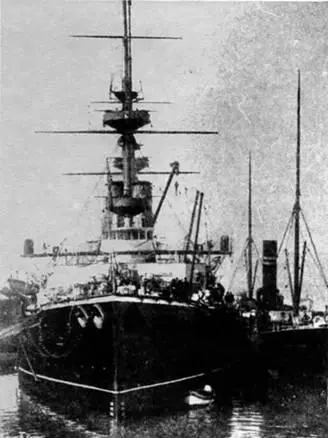

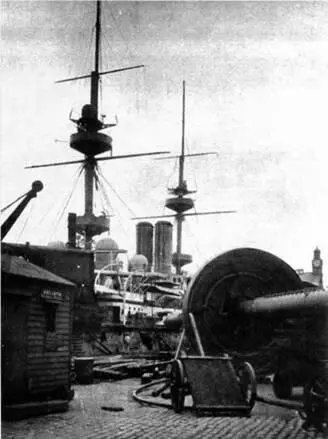

Броненосец "Принц Джордж" во время достройки. 1896 г.

Уголь служил помимо прочего и дополнительной защитой борта. Казематы 6-дм орудий, стоящих на верхней палубе, защищались по борту 6-дм броней, тыльная их часть имела броню 2-дм. Вся подача 6-дм орудий проходила в броневых трубах.

Боевые рубки, круглые в плане, имели внутренний диаметр 2,9 м. Носовая боевая рубка защищалась 12-дм вертикальной броней, кормовая – 6-дм. Колпаки барбетов имели 10-дм толщину. На “Цезаре” и “Илластриесе” крыши колпаков были выполнены не плоскими, а грибовидными. Их передняя стенка защищалась 10-дм, боковые – 6-дм, задняя – 4-дм плитами, пол и крыша – из 2-дм никелевой стали. Коммуникационные трубы боевых рубок с внутренним диаметром 0,35 м бронировались: носовая 8-дм, кормовая 3-дм броней.

Общий вес брони, не считая казематов, составлял 4055 т, казематы весили 480 т. Общий вес всей брони составил 4535 т или 30,4% от водоизмещения, против 4560 т и 32,2% от водоизмещения “Роял Соверена”. Таким образом, 48,3% протяженности борта по ватерлинии, – носовая и кормовая оконечности, – оказывались не защищенными.

Англичане, к сожалению, не сделали никаких выводов после нелепой гибели “Виктории”, когда корабль ушел на дно с неповрежденным броневым поясом. Авторы русского военно-морского справочника тех лет “Военные флоты” с недоумением оценили бронирование новейших линкоров “Владычицы морей” как “не совсем верное”. Оно могло быть верным только при условии, если бы было доказано, что нос и корма не жизненно важные части броненосного корабля. “Более ста футов незащищенного пространства представляет огромную мишень для пробиваемости всевозможной скорострельной артиллерией; если в бою эти отсеки сделаются главной мишенью меткого огня противника, то не подлежит сомнению, что броненосец скоро потеряет свои драгоценные перед противником преимущества хода и управления”.

Эти слова были подтверждены даже не в боевых условиях, а во время обычных учебных будней. Однажды на Мальте при швартовке паровой катер “заехал” в борт броненосца типа “Маджестик” (по версии О. Паркса, “Илластриеса”) и проткнул его насквозь! Англичане сразу же поспешили забронировать оконечности всех линкоров серии 7-дм толщины … деревом. Эти наделки, общей высотой 3 м, возвышались над ватерлинией на 1,5 м и были обшиты цинковыми листами. К 1897 г. такую защиту имели все корабли, а “Илластриес”, вступивший в стр/ой в 1898 г., получил наделки еще при постройке.

Броненосцы типа "Маджестик” имели следующие тактико-технические характеристики:

Водоизмещение нормальное – 14560 т; полное 15 730 т.

Длина между перпендикулярами – 118,87 м; 128,3 м полная.

Ширина максимальная – 22,86 м.

Осадка: проектная 8 м; фактическая: носом – 8,4 м, кормой – 8,6 м.

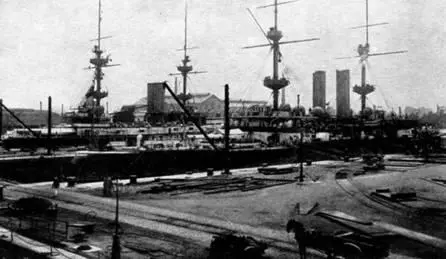

В Портсмуте. Конец 1890-х гг

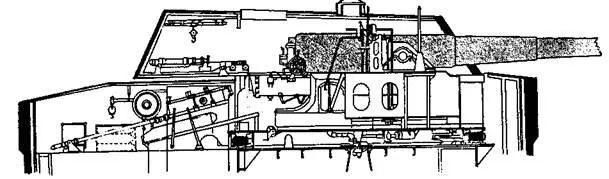

Продольный разрез башенной установки для двух 12-дюймовых орудий, установленных на броненосцах типа 'Маджестик' (Из книги О. Parkes British Battleships. London. 1966.)

Бронирование: нижний и верхний пояс (подводная часть 1,8 м, надводная 3 м) – 229 мм; траверзы – 356 мм; карапасная палуба (примыкает к нижней кромке пояса) – 64-102 мм; спардек – 25 мм; барбеты башен главного калибра – 356 мм; прикрытие орудий главного калибра – 254 мм; казематы – 76-152 мм; боевые рубки: носовая – 356 мм, кормовая – 76 мм.

Вооружение: 4 305 мм/35 калибров (80 снарядов на орудие), 12 152 мм/40 скорострельных (300), 16 12-фн. (76 мм) скорострельных (300), 12 3-фн. (47 мм) скорострельных (500) орудий и 5 456 мм торпедных аппарата (1 надводный кормовой, 4 подводных траверзных).
