Опыт Люссера по туристскому низкоплану сейчас нужен Вилли как никогда. Ведь он не только проектировал у Клемма К1-32, но и летал на одном из них в соревнованиях туристских самолетов в прошлом году. По воспоминаниям Люссера легко представить себе облик и характеристики участвовавших в соревнованиях самолетов. В основном они же будут соперниками нового самолета Вилли в следующем году. Польские туристские машины имели предкрылки по всей передней кромке крыла и закрылки. Поэтому они могли очень медленно лететь со скоростью обычного автомобиля. Немецкие самолеты Клемма К1-32 взлетали и садились на дистанции менее 100 метров, в ралли их средняя скорость была меньше 200 км/ч, а максимальная скорость – чуть больше 220.

Люссер был жизнерадостным, улыбчивым и очень энергичным. У него красивое интеллигентное лицо и еще пышная шевелюра. Его спортивная фигура, средний рост, вежливая манера общения и внимательные глаза за неизменной оправой очков создавали образ симпатичного человека, с которым хотелось работать.

Проектное бюро начало работу над туристским самолетом М-37. Для Роберта Люссера это была серьезная переделка его клеммовского Kl-32. Та же кабина, та же схема. Даже откидные створки остекления кабины также поворачиваются на петлях, установленных на козырьке. Только площадь остекления кабины побольше. Господин Мессершмитт требует, чтобы самолет прекрасно летал на очень маленькой скорости и на очень большой. Он принимает все решения, а Роберт только предлагает возможные варианты. Вилли решил проектировать самолет под самый мощный из имеющихся двигателей – перевернутый рядный Хирт с восемью цилиндрами на 240 л.с. и трехлопастным воздушным винтом. Если у Клемма крыло имело кривую заднюю кромку, переходящую в законцовку, и Роберт считал его идеальным, то Вилли признает строго трапециевидное крыло с прямыми кромками и небольшими скругленными законцовками. Очень эффективные английские предкрылки Хендли-Пейджа он заполучил в обмен на свой патент однолонжеронного крыла. Для минимальной скорости, короткого взлета и посадки Вилли принимает рисковое решение – вместо элерона установить на верхней поверхности крыла поворотный интерцептор. Всю заднюю кромку занять сдвижным закрылком Фаулера, а всю переднюю – двумя секциями предкрылка. Такой мощной механизации крыла еще ни у кого не было. А когда Мессершмитт объявил, что и шасси будет убираемое, а на хвосте вместо колеса – легкий костыль, то Люссер понял, что ему придется работать за кульманом без выходных. По условиям соревнований крылья надо складывать вдоль фюзеляжа для транспортировки самолета. Вилли решает крепить стойки шасси к центроплану, выполненному как одно целое с фюзеляжем, как на Kl-32, и складывать только консоли крыльев. В консолях сделать нишу для колес и убирать ноги шасси по размаху. Придумали простейший и легкий механизм уборки и выпуска шасси. Ручка в кабине между передними сиденьями пилота и механика соединена с храповиком. Качая ручку, вращают храповик, на ролик которого наматывается трос, и ноги шасси убираются. А выпускаются они под собственным весом. Убрать шасси – это снизить лобовое сопротивление. Потом выяснится, что из всех самолетов на соревнованиях убирающееся шасси, кроме Мессершмитта, сделают только итальянцы на своем PS-1.

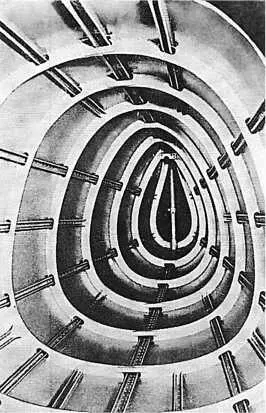

Хвостовая часть фюзеляжа Bf-108 изнутри.

Консоли по традиции сделали деревянными. Но Мессершмитт смотрел вперед и решил их переконструировать в дюралевые. Со второй машины новую конструкцию консолей с дюралевым лонжероном и силовой обшивкой запустили в производство. А конструкция фюзеляжа претерпела революционные для предыдущих самолетов Мессершмитта изменения.

Вместо сварной фермы из стальных труб – дюралевый монокок. Согнутые по контуру сечения фюзеляжа тонкие листы дюраля, соединенные со стрингерами и шпангоутами потайными заклепками, образовывали жесткую и легкую конструкцию. Хвостовая часть фюзеляжа стыковалась заклепками из двух симметричных половинок на широких верхнем и нижнем стрингерах. Но формовать длинные листы дюраля медники завода еще не могли – не было нужного оборудования. Поэтому Люссер предложил стыковать листы на каждом шпангоуте.

Горизонтальное оперение, которое в полете нагружается вниз, крепилось к килю еще и верхними троссовыми растяжками. На самолетах для соревнований в Варшаве решили заднее сиденье не устанавливать.
