Обращаясь к Вам с запиской, прошу распоряжения о предоставлении мне возможности разработки детальных чертежей предлагаемой мной конструкции танка и гусеницы, на что потребуется от 1 месяца до 6 недель».
Предложение Дыренкова вызвало интерес, и 18 ноября того же года на заседании комиссии РВС был заслушан его доклад о «конструктивно-технических данных, боевых и тактических свойствах разработанной им системы — проект среднего маневренного танка». По результатам доклада было принято постановление следующего содержания:
«Признать целесообразным подвергнуть испытанию танк системы Д с каковой целью дать срочный заказ Ижорскому заводу на 6 опытных экземпляров танка со сроком сдачи первого танка не позднее 1 апреля 1930 года».

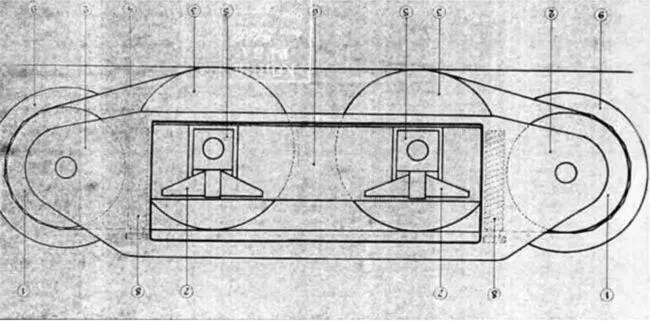

Схема ходовой части танка, приложенная Н. Дыренковым к своему письму в РВС СССР от 5 октября 1929 года. На схеме положение для движения на гусеницах (РГВА).
Первоначальным вариантом предусматривалось размещение основного вооружения — трех 45-мм орудий Соколова — в трех башнях, но впоследствии число башен сократили до двух.
В декабре 1929 года на Ижорском заводе в Ленинграде создается опытноконструкторское и испытательное бюро УММ РККА, которое возглавил Дыренков. КБ начало активную работу по проектированию танка, получившего обозначение Д-4. Кроме этого, Дыренков сразу же развернул бурную деятельность по ряду других проектов — он вел работы по созданию бронеавтомобилей, бронированных тракторов, боевых химических машин, мотоброневагонов, разрабатывал сварные и штампованные корпуса для танков, новый состав брони, вездеходы и трансмиссии — всего более 50 различных конструкций (часть из которых изготовлена в металле) за полтора года! Но природная изобретательность не могла скомпенсировать отсутствия инженерного образования — почти все проекты оказались неудачными.
Общая компоновка Д-4 была закончена к февралю 1930 года, после чего приступили к изготовлению рабочих чертежей. Согласно проекту это был 12-тонный танк, защищенный 15—20-мм броней, вооруженный двумя 45-мм пушками Соколова и четырьмя пулеметами ДТ. Вооружение размещалось в двух башнях (с углами обстрела в 270 градусов у каждой) и передней части корпуса. Но самой оригинальной частью Д-4 являлась его ходовая часть — так как он задумывался конструктором как «танк-вездеход», предполагалось использование колесно-гусеничного движителя.
Гусеничный ход состоял из ведущего (звездочка) и направляющего (ленивец) колес и трех сдвоенных опорных катков большого диаметра (на борт) без поддерживающих роликов. В качестве элементов подвески использовались горизонтальные пластинчатые рессоры автомобильного типа. Каждый трак гусеницы склепывался из двух половинок — нижней штампованной и верхней литой.
Снаружи вся ходовая часть закрывалась экраном. Между экраном и корпусом танка монтировалась массивная клепаная стальная коробка, на которой крепились опорные катки вместе с рессорами.
Колесный ход состоял из двух пар автомобильных колес, установленных с внешней стороны экрана на осях ленивца и звездочки.

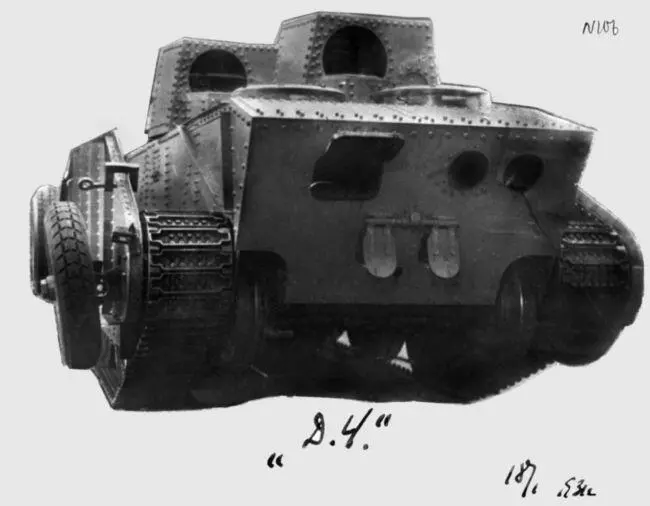

Танк Д-4, общий вид машины. 18 января 1931 года. На фото хорошо видна конструкция гусениц (АСКМ).
Привод осуществлялся на задние колеса, а передняя пара была управляемой.
Переход с гусениц на колеса (и обратно) осуществлялся при помощи двух домкратов с приводом от двигателя танка, которыми поднималась (или опускалась) клепаная коробка с опорными катками. Таким образом, танк вставал на автомобильные колеса (или на гусеницы), смонтированные на осях ленивца и звездочки.
Кроме того, в передней и задней части танка под днищем монтировались железнодорожные скаты. Благодаря им, Д-4 мог самостоятельно передвигаться по рельсам, превращаясь таким образом в бронедрезину, а для форсирования водных преград машина оснащалась оборудованием для подводного хода.
В качестве силовой установки использовалась пара импортных автомобильных двигателей «Геркулес» мощностью по 105 л.с. каждый, работавших на общую коробку перемены передач. Управление танком осуществлялось при помощи гидравлических усилителей, а благодаря установке реверса Д-4 мог передвигаться вперед и назад с одинаковой скоростью. Механик-водитель использовал для наблюдения стробоскопический прибор.
