Максим Коломиец - Маневренные танки СССР Т-12, Т-24, ТГ, Д-4 и др.

Весь кузов сварен. Броня лобовая спереди трехслойная в ответственных местах имеет толщину 44 мм. Бортовая 20–24 мм, пол и потолок — 10–16 мм. Кузов водо и газонепроницаем. Длина танка — 7 м.

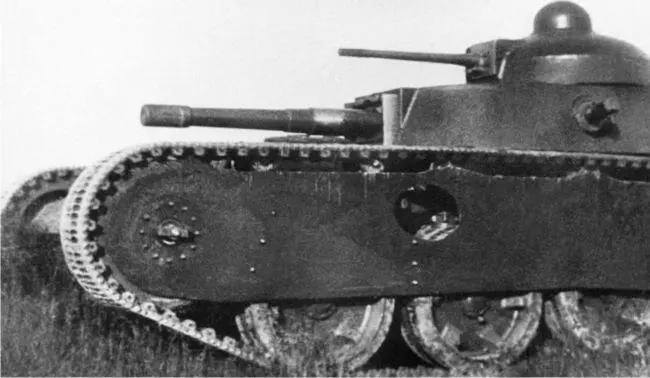

Танк Гроте на испытаниях в ходе проведения стрельб из орудий. Лето 1931 года. 37-мм пушка в башне на максимальном угле возвышения (АСКМ).

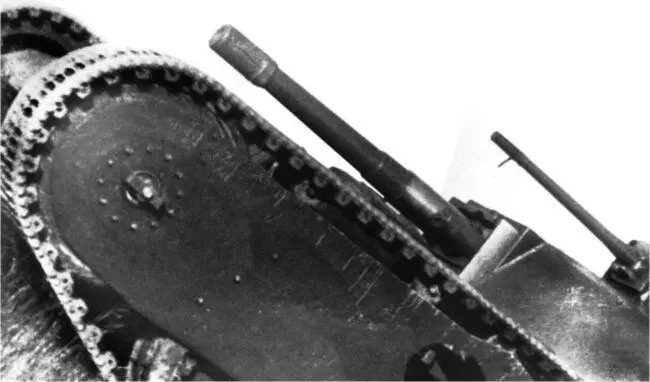

Танк Гроте преодолевает железнодорожную насыпь во время проведения испытаний. Лето 1931 года (АСКМ).

2. Движители. Гусеница мелкозвенчатая на специальном так называемом цепном сцеплении по бокам. Катки из себя представляют нечто вроде автомобильных грузовых колес. Одетые на них грузошины имеют пустотелые секции, что является амортизацией, и содействует подрессориванию танка во время движения. Ведущее колесо с двойным зацеплением, имеет 12 зубьев. На передней оси имеются специальные лапы, последние полувращаются, будучи закреплены на передней оси, на которой также закреплен ленивец. Назначение этих лап — вместо перебросного мостика, когда танк попадает в весьма неблагоприятные условия по пути своего следования: непроходимую грязь, огромные рвы, канавы, окопы. Эти лапы позволяют танку преодолевать окоп от 5 до 6 метров.

3. Коробка скоростей. Коробка скоростей по своей конструкции может давать 4 скорости вперед и 4 назад. Коробка скоростей не в одном агрегате вместе с мотором, а отдельно.

4. Мотор. Мотор воздушного охлаждения. Его расчетная мощность гарантийных 250 л.с. Мотор имеет 8 цилиндров. Вес мотора 1/2 тонны. Блоки цилиндров каждый по 4 цилиндра, раздельные по своей конструкции, и спаренные на общем картере.

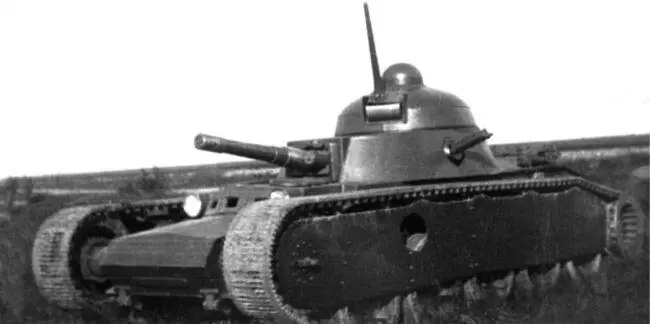

Танк Гроте во время испытаний. Лето 1931 года. Хорошо видна конструкция опорных катков и бортовая установка пулемета Максима (АСКМ).

Система конструкции мотора по смазке и охлаждению весьма оригинальна. Смазка производится отдельно на каждый цилиндр посредством специальных сепараторов, и будет иметь специальные продувные камеры для охлаждения. Шатуны мотора не разрезные, а сплошные, они будут установлены на специальных мелких роликах-подшипниках вместо обычной заливки баббитом. Это даст мотору эластичность хода и бесшумность в работе. Коленвал разрезной по изгибам колена, что также нужно отнести к оригинальности конструкции вала.

5. Приводы управления танком. Переключение скоростей плавное. Никаких рычагов, как это обычно существует в танках, нет. Принцип управления, при грубом сравнении, будет носить характер по принципу управления колонкой на самолете.

Все управление и торможение танка посредством специальных маленьких компрессорных установок. Данную систему управления и торможение танком на все 10 колес, нужно отнести к оригинальности самой конструкции.

6. Подрессоривание танка. Танк подрессоривается во-первых, спиральными рессорами на все 10 колес, во-вторых специально установленными компрессорными камерами, в-третьих пустотелостью секций самих грузошин. Все это обещает дать большую эластичность хода танка.

7. Приборы для наблюдения из танка. На боевых постах в башне у пушек установлены так называемые стробоскопы. Стробоскоп — это два куполообразных пустотелых разрезных шара, в которых нарезаны в 1/2 мм дырочки или вернее щели. Один купол вставляется в другой, и вращается специальными моторчиками. При вращении этих куполов в разные стороны со скоростью 400–500 об/мин получается сплошное открытое окно видимости.

8. Боевые и тактические свойства танка.

1. Конструкция в целом лично у меня не вызывает никаких сомнений, ибо наличие сильного мотора, больших автомобильных катков, мелкозвенчатой гусеницы, хорошего подрессоривания, продуманного управления и торможения, хорошей видимости и наблюдения из танка — все это говорит о нем как о самом хорошем классе типа среднего танка, по той задуманной конструкции, которая осуществляется практически.

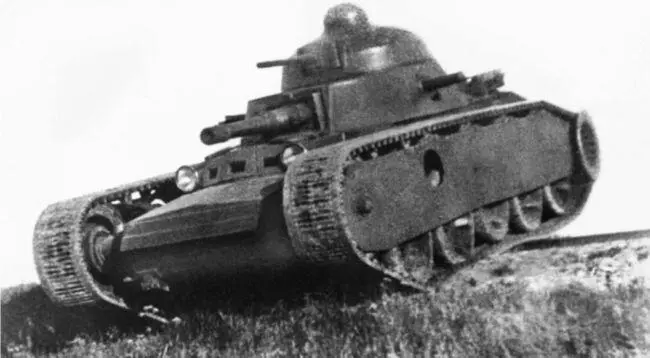

Танк Гроте преодолевает подъем во время испытаний. Лето 1931 года (АСКМ).

2. Возможность перекрытия окопа от 5 до 6 метров, благодаря наличию подвижных лап, возможность самовытаскивания из грязи посредством этих же лап есть одно из существенных положительных тактических свойств: не бояться вступить в бой типом данной машины при неблагоприятных условиях местности.
