Коллектив авторов - Популярная библиотека химических элементов. Книга первая. Водород — палладий

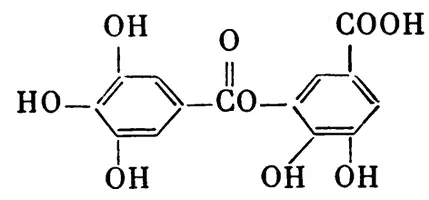

Он способен связывать германий, даже если концентрация этого элемента в растворе исчезающе мала.

Из полученного осадка, разрушив органику, нетрудно получить концентрат, содержащий до 45% двуокиси германия.

Дальнейшие превращения уже мало зависят от вида сырья. Восстанавливают германий водородом (так поступал еще Винклер), но прежде нужно отделить окись германия от многочисленных примесей. Для решения этой задачи оказалось очень полезным удачное сочетание свойств одного из соединений германия.

Четыреххлористый германий GeCl 4— летучая жидкость с низкой температурой кипения (83,1°С). Следовательно, ее удобно очищать дистилляцией и ректификацией (процесс идет в кварцевых колоннах с насадкой).

Четыреххлористый германий почти нерастворим в концентрированной соляной кислоте. Следовательно, для очистки GeCl 4можно применить растворение примесей соляной кислотой.

Очищенный GeCl 4обрабатывают водой, из которой с помощью ионообменных смол предварительно изъяты практически все загрязнения. Признаком нужной чистоты служит увеличение удельного сопротивления воды до 15–20 млн. Ом∙см.

Под действием воды происходит гидролиз четыреххлористого германия: GeCl 4+ 2Н 2O → GeO 2+ 4HCl. Заметим, что это «записанное наоборот» уравнение реакции, в которой получают четыреххлористый германий.

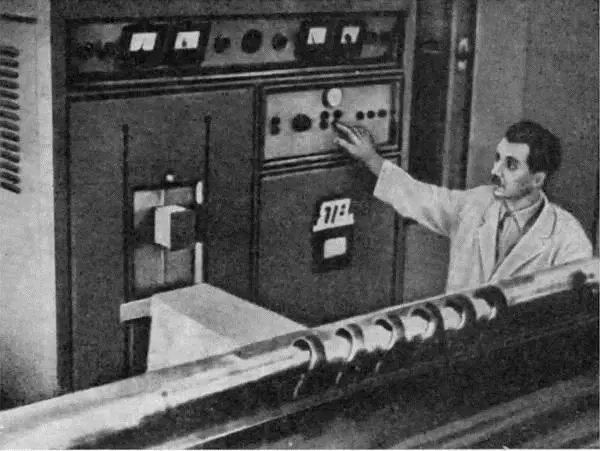

Затем следует восстановление GeO 2очищенным водородом: GeO 2+ 2H 2→ Ge +2H 2O. Получается порошкообразный германий, который сплавляют, а затем дополнительно очищают методом зонной плавки. Между прочим, этот метод очистки материалов был разработан в 1952 г. именно для очистки полупроводникового германия.

Примеси, необходимые для придания германию того или иного типа проводимости (электронной или дырочной), вводят на последних стадиях производства, т. е. при зонной плавке и в процессе выращивания монокристалла.

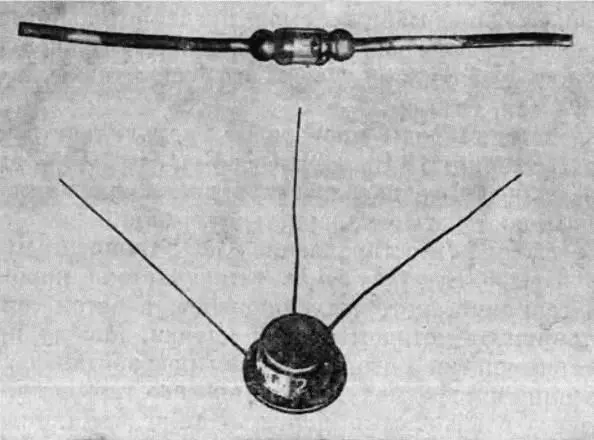

С тех пор как в 1942 г. было установлено, что в радиолокационных системах часть электронных ламп выгодно заменять полупроводниковыми детекторами, интерес к германию рос из года в год. Изучение этого ранее нигде не применявшегося элемента способствовало развитию науки в целом и прежде всего физики твердого тела. А значение полупроводниковых приборов — диодов, транзисторов, термисторов, тензорезисторов, фотодиодов и других — для развития радиоэлектроники и техники в целом настолько велико и настолько известно, что говорить о нем. в возвышенных тонах еще раз как-то неудобно.

До 1965 г. большая часть полупроводниковых приборов делалась на германиевой основе. Но в последующие годы стал развиваться процесс постепенного вытеснения «экасилиция» самим силициумом.

Кремниевые полупроводниковые приборы выгодно отличаются от германиевых прежде всего лучшей работоспособностью при повышенных температурах и меньшими обратными токами. Большим преимуществом кремния оказалась и устойчивость его двуокиси к внешним воздействиям. Именно она позволила создать более прогрессивную — планарную технологию производства полупроводниковых приборов, состоящую в том, что кремниевую пластинку нагревают в кислороде или смеси кислорода с водяным паром и она покрывается защитным слоем SiO 2.

Вытравив затем в нужных местах «окошки», через них вводят легирующие примеси, здесь же присоединяют контакты, а прибор в целом тем временем защищен от внешних воздействии. Для германия такая технология пока невозможна: устойчивость его двуокиси недостаточна.

Под натиском кремния, арсенида галлия и других полупроводников германий утратил положение главного полупроводникового материала. В 1968 г. в США производилось уже намного больше кремниевых транзисторов, чем германиевых.

Сейчас мировое производство германия, по оценкам зарубежных специалистов, составляет 90–100 т в год. Его позиции в технике достаточно прочны.

Во-первых, полупроводниковый германий заметно дешевле полупроводникового кремния.

Во-вторых, некоторые полупроводниковые приборы проще и выгоднее делать по-прежнему из германия, а не из кремния.
