Коллектив авторов - Популярная библиотека химических элементов. Книга первая. Водород — палладий

Первая в СССР обогатительная фабрика для флотации медной руды была построена в 1929 г. в Казахстане.

В результате флотационного обогащения получаемся концентрат, который поступает в медеплавильные печи.

Наиболее распространены сейчас отражательные печи, Это крупные горизонтальные агрегаты, занимающие большую площадь. Шихту загружают в печь, на откосы, идущие вдоль ее боковых стен. Газообразное, жидкое или пылевидное топливо подается не в шихту, а в пространство над ней, и тепло, образующееся при сгорании, как бы отражается от стен печи; температура в отражательной печи около 1200°С.

При плавке здесь образуется не медь, а так называемый штейн, состоящий в основном из трех элементов — меди, железа и серы.

Естественно, образуется и шлак. Расплавы штейна и шлака не смешиваются, более легкий шлак плавает на поверхности штейна.

Кварцевый флюс вводится в состав шихты для того, чтобы уменьшить содержание железа в штейне. Окисленное железо сплавляется с кварцем и частично переходит в шлак. Кроме того, чтобы увеличить содержание в штейне меди, концентрат предварительно подвергают окислительному обжигу.

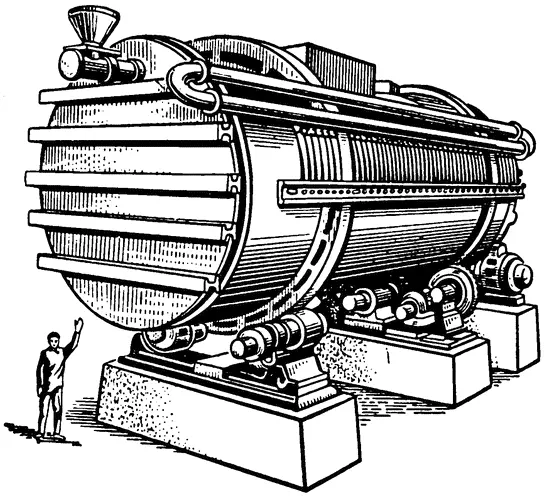

Но несмотря на все ухищрения, количество меди в штейне редко превышает 30%. Поэтому следующая стадия производства — превращение штейна в черновую медь. Этот процесс происходит в конвертерах наподобие бессемеровских, похожих, правда, не на грушу, а на бочонок, уложенный на бок. Поскольку количество примесей, которые надо выжечь в конвертере, очень велико, процесс идет долго; шлак, образующийся при этом, приходится неоднократно сливать.

Подогревать конвертер не нужно: штейн в него заливается в расплавленном состоянии, а реакции окисления железа и серы сопровождаются выделением больших количеств тепла. Поэтому в конвертер подаются лишь воздух и — через горловину — измельченный кварц.

Сначала выжигается железо. Как металл менее благородный, оно окисляется кислородом воздуха раньше, чем медь. Его окислы реагируют с кварцем, и образуется шлак — силикаты железа.

Затем начинается окисление связанной с медью серы. Температура в конвертере все время находится примерно на одном уровне — около 1200°С. Продувку конвертера воздухом прекращают, когда а нем остается так называемая черновая медь, содержащая 98–99% основного металла; остальное приходится главным образом на железо, серу, никель, мышьяк, сурьму, серебро и золото.

Мышьяк, сурьма, сера и железо — примеси вредные. Они отрицательно влияют на самое важное свойство меди — электропроводность. Их необходимо удалить. А золото, серебро и дефицитный никель слишком ценны сами по себе. Поэтому черновую медь подвергают рафинированию — огневому и электролитическому. Первая в России электролитическая медь была получена в конце 80-х годов прошлого века.

В ванну с электролитом помещается катод — тонкий лист из чистой меди. Анодом служит толстая литая плита из черновой меди. Анод растворяется в электролите, и ионы меди разряжаются на катоде. В электролите содержится серная кислота, которая переводит в раствор такие примеси, как никель, железо, цинк. Но так как в ряду напряжений они расположены значительно левее меди, на катоде они не осаждаются — остаются в растворе. А золото, серебро и теллур в раствор не переходят и при разрушении анода осаждаются на дно ванны в виде шлама.

Знаменательно, что все затраты на рафинирование обычно окупаются извлеченными из черновой меди драгоценными металлами.

В рафинированной меди сумма примесей не превышает 0,1%.

Насчет волос не ручаюсь, а вот в печени медь есть определенно и в довольно значительных количествах — 0,0004 мг на 100 г веса. Есть она и в крови: в организме взрослого человека примерно 0,001 мг/л. Медь участвует в процессах кроветворения и ферментативного окисления. Она входит в состав нескольких ферментов — лактазы, оксидазы и др.

В организме некоторых низших животных относительное содержание меди выше. Гемоцианин — пигмент крови моллюсков и ракообразных — содержит 0,15–0,26% Cu.
