Оказывается, что океан способен выступать в качестве акустического волновода. Это удивительное явление обнаружили советские и американские ученые в 1940-х годах: звуковые волны, распространяющиеся в океане, иногда обнаруживаются в тысячах километров от их источника! В одном из самых впечатляющих экспериментов звук подводного взрыва у побережья Австралии обогнул половину земного шара и был зарегистрирован на уединенном архипелаге Атлантического океана – Бермудских островах. Звуковой сигнал прошел под водой более 19 600 км – абсолютный рекорд!

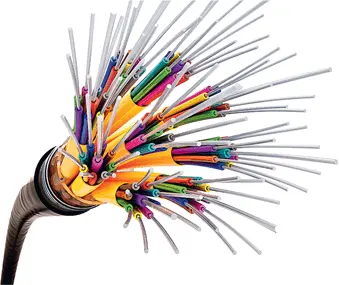

1. Пучок оптических волокон в защитной оболочке. Оптические волокна из стекла или пластика имеют в диаметре 125 мкм

2. Распространение светового луча в оптоволокне. Передаваемый луч много раз отражается от границы между сердцевиной и оболочкой и таким образом направляется по волокну. Данные кодируются изменением интенсивности света

Интенсивность звукового сигнала падает по мере удаления от источника. Действительно, излучаемая источником энергия распределяется равномерно во всех направлениях. При этом в отсутствие затухания общая энергия звуковой волны остается неизменной. На расстоянии R от источника эта энергия распределяется по площади сферы, пропорциональной R 2. Таким образом, интенсивность звука при удалении от источника падает по закону 1/ R 2(илл. 3). И это еще не учитывая рассеивающих явлений, поглощения и диффузии в среде, где распространяется звук!

Чтобы австралийский взрыв был услышан на Бермудских островах, интенсивность дошедшей туда волны должна оказаться достаточно заметной. А для этого необходимо, чтобы излучаемая источником волна была направлена на архипелаг и не рассеивалась в других направлениях. Чтобы волна распространялась соответствующим образом, нужно, чтобы у волновода были полностью отражающие стенки: непроницаемые и не поглощающие звук.

На каком же принципе основывается этот «акустический волновод» в океане? Можно предположить, что он аналогичен принципу оптических волноводов, который предполагает полное внутреннее отражение волн от стенок (см. главу 2, «Отражение и преломление световых волн»). Значит, происходит полное отражение акустических волн на границе между водой и воздухом? Нет! Скорость звука в воде намного выше, чем в воздухе (в холодном Гренландском море она составляет в среднем 1411 м/с, в теплом Средиземном море – 1554 м/с, в то время как скорость звука в воздухе при нормальных условиях равна 335 м/с). Это означает, что вода для звука является средой гораздо менее «плотной», чем воздух, – ситуация, прямо противоположная случаю распространения света.

3. Интенсивность звука, издаваемого говорящим, уменьшается как 1/ R 2по мере удаления от него, при отсутствии препятствий или фокусировки звука в одном направлении

Отсюда следует, что условия полного отражения для звуковой волны, распространяющейся из воды в воздух, не соблюдаются. Когда исходящая от дна моря звуковая волна доходит до поверхности, всегда возникают преломленная и отраженная волны. Еще одно следствие: в случае акустической волны преломленный луч не отклоняется от вертикали, а, наоборот, приближается к ней.

Значит, предположение, что поверхность океана может быть отражающей поверхностью, неверно? Не так быстро! Фактически доля энергии, которая преломляется на границе между водой и воздухом, во многом зависит от угла падения и соотношения скоростей между средами. В случае очень разных скоростей, как в нашей ситуации, интенсивность преломленной (вышедшей в воздух) волны невелика вне зависимости от угла падения. Таким образом, на поверхности океана отражение почти полное: доказано, что не более 1 % интенсивности падающей звуковой волны, распространяющейся почти горизонтально, проходит из воды в воздух. Следовательно, поверхность океана, похоже, способна хорошо отражать звук из глубин…

4. Пример направленного распространения акустических волн в воздухе. Дети делятся секретом… Держа руку у рта, девочка предотвращает распространение звукового сигнала во всех направлениях
