Гравитационная праща – обмен энергией движения с планетой

Аппарат «Кассини» [38] Правильное название – «Кассини – Гюйгенс»; это аппарат NASA, ESA и Итальянского космического агентства. , имевший целью работу на орбите Сатурна, был слишком тяжел, чтобы любая из имевшихся ракет-носителей могла отправить его сразу к цели. Стартовав в октябре 1997 г., «Кассини» сначала направился к Венере. Там в апреле 1998-го он получил прибавку в целых 7 км/с к скорости. В декабре того же года привезенное с собой топливо частично пошло на полуторачасовое включение двигателя для торможения на 450 м/с, что позволило аппарату в июне 1999-го второй раз пройти вблизи Венеры, которая направила его к Земле! Уже в августе 1999 г. родная планета встретила своего ускорившегося сына, подарив ему еще 5,5 км/с. С ними «Кассини» и отправился во внешнюю часть Солнечной системы, где сначала прошел мимо Юпитера, который еще немного «подтолкнул» его к цели, а 1 июля 2004 г. наконец вышел на орбиту Сатурна. (Дальнейшие приключения в ходе этой сверхуспешной миссии включали в себя посадку аппарата «Гюйгенс» на Титане, рискованные прохождения между кольцами и эпическое погружение вглубь планеты-гиганта 15 сентября 2017 г.)

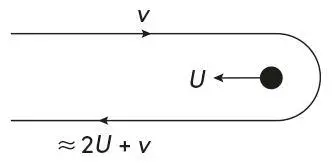

Рис. 2.11.Предельный (нереальный, но наглядный) случай гравитационной пращи. Нереальность состоит в предположении, что космический корабль разворачивается вокруг планеты на 180°, тогда как гиперболические траектории позволяют развернуться только на угол, меньший 180°. В изображенном предельном случае космический корабль приобретает две скорости планеты, как если бы он упруго отразился от движущейся стенки

Распоряжаясь направлениями при исполнении гравитационной пращи, можно и уменьшить скорость аппарата относительно Солнца. Это тоже бывает нужно, например, чтобы запустить космический аппарат к Меркурию или «прямо на Солнце». Сделать это с Земли крайне непросто из-за скорости, с которой планета движется по орбите вокруг Солнца; эту скорость надо каким-то образом погасить, и один из способов – «праща наоборот» (в этом случае более сдержанно говорят о «гравитационном маневре») у Венеры. Правда, одного захода может не хватить, а это сильно удлиняет путешествие. Аппарат «Солар орбитер», запущенный к Солнцу Европейским космическим агентством 10 февраля 2020 г., будет двигаться к расчетной орбите вокруг Солнца около трех с половиной лет, совершая один за другим гравитационные маневры у Венеры и Земли (а затем Венера поработает еще и для того, чтобы наклонить плоскость его орбиты с целью лучшего обзора полюсов Солнца). И кроме того, гравитационный маневр около Земли выполняется в фильме «Марсианин».

Рис. 2.12.Долгая дорога аппарата «Чандраян-1» к Луне: удлиняющиеся эллипсы

Где прибавить ходу. В последнее время к Луне часто летают «более долгой дорогой», экономя при этом самый дорогой ресурс – топливо (или, что то же самое, достигая большей скорости при заданном расходе топлива). Сочетание законов движения и гравитации предоставляет такую возможность при условии, что вы добираетесь до Луны постепенно , по траектории, представляющей собой букет из нескольких все более вытянутых эллипсов. Вместо одного TLI – включения двигателя на достаточное время, чтобы забросить корабль на траекторию полета к Луне, – корабль сначала, после недолгого включения двигателя, переходит на эллипс, вытянутый еще не сильно, и делает по нему полный оборот. В точке наибольшего приближения к Земле двигатель ненадолго включается снова, и корабль переходит на более вытянутый эллипс, снова делает полный оборот и снова включает двигатель вблизи Земли и так далее. Так, например, летала китайская миссия в 2007 г., индийская в 2008-м и израильская в 2019-м – все беспилотные. Экономия топлива по сравнению с «классическим» TLI требует времени на вычерчивание всех промежуточных эллипсов, что делает такой маршрут непригодным для пилотируемых полетов, поскольку экипажу в течение всего этого времени требуются кислород, вода, пища и тепло, а главное – многовитковая траектория многократно пересекает радиационные пояса Земли. В конце октября – начале ноября 2008 г. индийский аппарат «Чандраян-1» примерно за две недели перешел с орбиты с максимальным удалением от Земли 22 860 км на орбиту с максимальным удалением 380 000 км, включая для этого двигатель несколько раз, когда возвращался в точку наибольшего сближения с Землей (рис. 2.12). По итогам первого включения на 18 минут аппарат перешел на эллипс с максимальным удалением, которое оказалось на 15 040 км больше, чем у его орбиты до включения двигателя; при следующем сближении с Землей двигатель включили на 16 минут, что добавило к максимальному удалению на новом витке заметно больше – 36 815 км; но затем 9,5 минуты работы двигателя принесли целых 89 885 км, после чего всего 3 минуты подняли орбиту еще на 102 400 км, и, наконец, 2,5 минуты включения – еще на 113 000 км. Если «эффективность одной минуты включения» грубо измерять в терминах прибавки к максимальному удалению от Земли на витке «нового» эллипса, то эта эффективность растет с каждой следующей попыткой: от 15 040/18 = 836 до 113 000/2,5 = 45 200 км удаления на минуту работы двигателя. Цифры эти надо воспринимать лишь ориентировочно, потому что притяжение Земли слабеет с расстоянием и подняться с 207 000 до 307 000 км проще, чем с 7000 до 107 000; кроме того, при каждом следующем запуске двигателя ракета оказывается легче, а потому сильнее разгоняется при той же тяге. Но, как бы то ни было, тенденция ясна. Называется это явление эффектом Оберта, а сам маневр, состоящий в том, чтобы нырнуть к планете и включить двигатель в момент наибольшего сближения, – маневром Оберта. Выглядит все это с первого взгляда чуть подозрительно, потому что один и тот же двигатель, работающий одно и то же время, дает, конечно, одну и ту же прибавку
