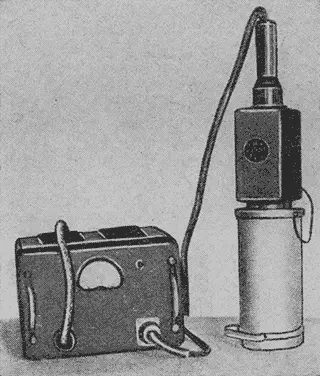

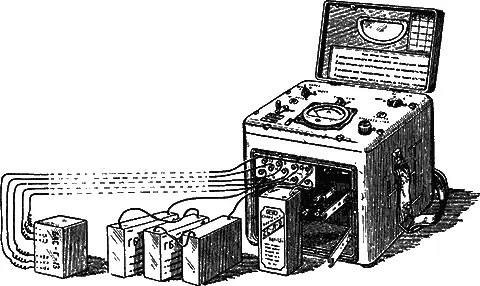

Рентгенометры предназначаются для определения мощности дозы. Мощность дозы — это доза в единицу времени. Поэтому шкала показывающего стрелочного прибора рентгенометров градуируется в рентгенах в час или микрорентгенах в секунду. Рентгенометр состоит из ионизационной камеры, усилителя ионизационного тока, регистрирующего электроизмерительного прибора и источника питания для усилителя и ионизационной камеры. Действие рентгенометра основано на регистрации с помощью микроамперметра ионизационного тока, возникающего в ионизационной камере под действием излучения, после его усиления. Величина ионизационного тока колеблется в пределах порядка 10 -7–10 -11ампера, а обычные микроамперметры позволяют измерять токи не менее 1 микроампера. Рентгенометры бывают полевые — батарейные, в которых питание усилителя и ионизационной камеры осуществляется от батарей, сухих элементов, и лабораторные — сетевые с питанием от электрической сети переменного тока через выпрямитель тока. На рис. 36 приведен внешний вид лабораторного сетевого, а на рис. 37 — полевого батарейного рентгенометра. Последний представляет из себя один блок в металлическом кожухе. На верхней панели прибора размещены регистрирующий прибор и ручки управления. Внутри кожуха на передней панели крепится ионизационная камера и в отдельном отсеке размещаются источники питания — батареи сухих элементов. Усилитель тока и другие элементы радиотехнической схемы радиометра очень чувствительны к влаге и поэтому монтируются в отдельном герметизированном отсеке. Для измерения уровня бета-радиации в дне кожуха имеется отверстие. Гамма-излучение проникает в ионизационную камеру прямо через кожух прибора.

Радиометры предназначаются для определения степени зараженности воздуха, воды, поверхностей земли, пола, лабораторной мебели, одежды и тела радиоактивными изотопами.

Радиометр представляет собой прибор, состоящий из приемника излучений, в качестве которого используется газовый счетчик, усилителя импульсов тока, питающего устройства и регистрирующего прибора. В качестве регистрирующих приборов используют электромеханический счетчик импульсов тока или стрелочный прибор, проградуированный в импульсах тока в минуту.

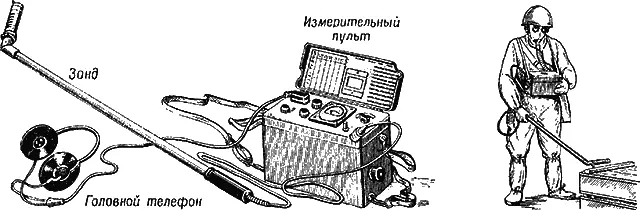

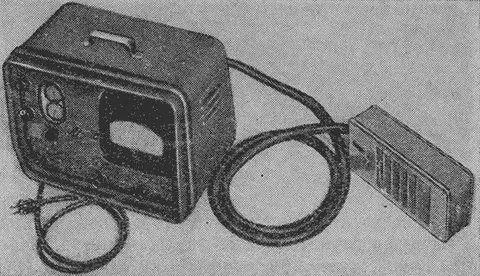

Радиометры, так же как и рентгенометры, бывают сетевые — лабораторные и полевые — батарейные. В первых питание газового счетчика и усилителя тока осуществляется от электрической сети переменного тока, а во вторых — от батареи сухих элементов. Многие радиометры имеют наушники, позволяющие определять на слух интенсивность излучения. На рис. 38 представлен лабораторный сетевой радиометр, а на рис. 39 — полевой радиометр. В последнем счетчик вмонтирован в так называемый зонд. Зонд представляет собою дюралюминиевую трубку диаметром 26 мм, оканчивающуюся поворотной головкой, в которой крепится счетчик. В стволе зонда расположена радиосхема. Зонд радиометра герметичен и допускает его погружение в воду на 200 мм и работу с прибором под дождем.

Головка зонда может быть поставлена в два положения — прямо и под углом 120°. Головка зонда имеет оболочку, которая может быть поставлена в три положения: счетчик закрыт алюминиевым кожухом — измеряется только гамма-излучение, бета-лучи поглощаются оболочкой; счетчик открыт — измеряются бета- и гамма-излучения вместе (рис. 39); доступ к счетчику для бета-лучей открыт в виде щели; в этом случае также измеряются бета- и гамма-излучения, но при этом значительная часть бета-лучей поглощается оболочкой. Это положение необходимо в случаях очень интенсивного бета-излучения. Внутри зонда проходит электрошнур, соединяющий газовый счетчик с регистрирующим и питающим устройствами, смонтированными в одной коробке. Внутри коробки расположены питающие батареи и усилительное устройство. Снаружи под крышкой вмонтирован регистрирующий прибор — микроамперметр, шкала которого проградуирована для бета-излучения в распадах в минуту с квадратного сантиметра поверхности, а для гамма-лучей — в миллирентгенах в час. Некоторые образцы приборов позволяют регистрировать от 50 до 90 000 распадов с 1 кв. сантиметра в минуту по бета-лучам, от 0,02 до 30 миллирентгенов в час по гамма-лучам. Ручки управления и регулировки прибора также находятся на передней панели под крышкой. Параллельно с показывающим прибором к усилителю подключены телефонные наушники. На крышке прибора с внутренней стороны указаны правила обращения с прибором и перевод показаний шкалы прибора в импульсы в минуту и миллирентгены в час. Радиометр может работать при колебаниях температуры от -40 до +50°C и при больших колебаниях влажности воздуха.
