Если в счетчик проникают гамма-фотоны, то они выбивают из стенок счетчика электроны, которые в итоге и вызывают в счетчике разряд. Счетчик фотонов может быть толстостенным. Для регистрации альфа-частиц и электронов малой энергии, которые не могут проникнуть внутрь счетчика через его стенку, применяют счетчики специальной конструкции с окошками, закрытыми тонкой слюдой, или применяют счетчики, конструкция которых позволяет вводить препарат внутрь счетчика. На рис. 17 показан общий вид одной из отечественных установок для регистрации излучения радиоактивных элементов с помощью счетчика Гейгера-Мюллера.

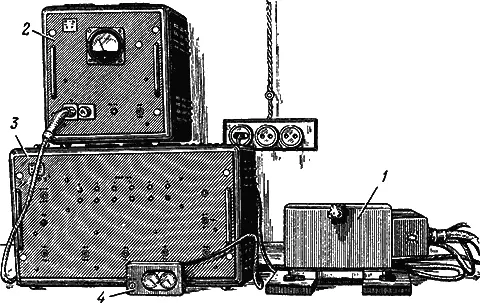

Рис. 17.Внешний вид одной из установок для регистрации радиоактивного излучения с помощью счетчика Гейгера-Мюллера:
1 — счетчик в специальной защите; 2 — источник высокого напряжения; 3 — преобразователь импульсов; 4 — регистратор импульсов
Альфа-частицы могут быть обнаружены и сосчитаны и по сцинтилляциям — световым вспышкам, которые получаются при попадании альфа-частиц на экран из сернистого цинка. Сцинтилляции можно наблюдать в темноте с помощью микроскопа.
Сцинтилляционный метод широко применяется в настоящее время и для регистрации электронного и гамма-излучения. Однако электроны вызывают настолько слабые вспышки света на сцинтиллирующем экране, что регистрация их возможна лишь с помощью специального прибора. Таким прибором является фотоумножитель, перед стеклянным окошком которого ставится сцинтиллирующий экран.
Фотоумножитель представляет собой откаченный до глубокого вакуума небольшой цилиндрический стеклянный баллон, в котором размещены катод, эмиттеры и анод (коллектор). На рис. 18 приведена схема устройства и включения электронного умножителя. На эмиттеры подается со специального прибора (делителя напряжения) возрастающее от первого к последующим эмиттерам напряжение. Анод является фактически последним в ряду эмиттеров и к нему так же подается напряжение, большее, чем у последнего эмиттера. На катод подается отрицательное напряжение порядка 1000–1500 вольт. Излучение радиоактивных изотопов попадает на сцинтиллирующий экран или специальный кристалл — фосфóр, который ставится перед окном фотоумножителя. Под действием световых фотонов с поверхности катода вырываются электроны, которые фокусируются и ускоряются в электрическом поле между катодом и первым эмиттером. Обычно используют сурмяно-цезиевые катоды, из которых электроны легко выбить. Попадая на первый эмиттер, электроны вырывают из его поверхности новые электроны в большем числе. Последние под действием электрического поля движутся, все ускоряясь, ко второму эмиттеру и вырывают из его поверхности еще большее число электронов, которые устремляются к следующему эмиттеру, и так до тех пор, пока все электроны не попадут на анод. Число электронов, попадающих на анод, в сто тысяч — миллион раз больше числа электронов, срывающихся с катода. Число последних обычно не превышает тысячи. Таким образом, на появление в кристалле фосфóра одной ионизирующей частицы радиоактивного излучения фотоэлектронный умножитель отвечает кратковременным электрическим сигналом, сила которого достаточна для регистрации его с помощью радиолампового усилителя и электромеханического счетчика. Каждому электрону или фотону, попадающему на катод фотоумножителя, электромеханический счетчик отвечает перемещением стрелки на одно деление.

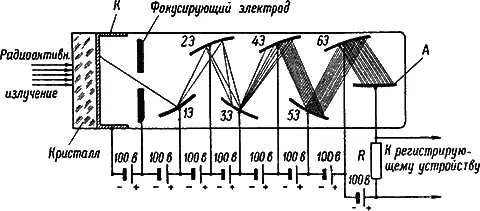

Рис. 18.Схема регистрации излучения сцинтилляционным методом с помощью электронного умножителя:
K — катод; А — анод; Э — эммитеры
В качестве фосфóров можно использовать кристаллы иодистого натрия с таллием, антрацена, нафталина, вольфрамата кальция, некоторые жидкости и растворы, например раствор терфенила в ксилоле.
Сцинтилляционные счетчики отличаются большой эффективностью регистрации всех видов радиоактивного излучения.
Мы описали лишь наиболее распространенные методы регистрации радиоактивных излучений.
2. Что такое метод меченых атомов
В основе большинства явлений природы и искусственных процессов, проводимых в лабораториях и промышленности, лежит движение атомов и молекул. С движением атомов и молекул связаны: течение рек, движение воздуха, рост растений, разложение их при гниении, усвоение пищи животным и человеком, горение ракеты, взрыв динамита и т. д. Атомы во многих из этих процессов не только перемещаются, но и меняют партнеров, с которыми они были соединены, образуют новые химические соединения, новые вещества. Изучение природных и лабораторных процессов, следовательно, связано с наблюдением за перемещением атомов. Наука нашла много тончайших методов исследования, однако один из этих методов отличается такими возможностями, которые не таят в себе другие. Он позволяет наблюдать движение в самых сложных и скрытых химических и физических процессах и называется методом «меченых атомов».
