– отсутствие сдвига фаз между током и напряжением в проволоке вибратора;

– «не работу» формулы Томсона по собственному резонансу вибратора антенны.

Такая, казалось бы, простая идея создания проволочного спирального вибратора послужила основой для нового класса спирально-вибраторных антенн.

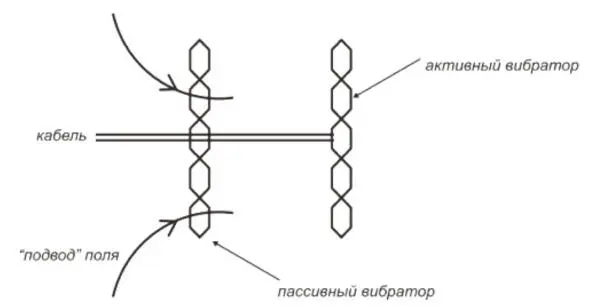

В случае, если поле поддерживает (излучает – принимает) один вибратор, то необходимо подводить – отводить от него энергию. Это делается с помощью кабеля, такая конструкция называется «спирально-вибраторная антенна РАВЭЛ-С», номер патента на которую я указал в начале сообщения. Для усиления поля можно применить два и более вибратора, антенна с двумя вибраторами называется «Фазовая антенная решетка «РАВЭЛ-СВР» (Патент на полезную модель №68189, публ. 10.11.2007). Устройство антенной решетки «РАВЭЛ-СВР» понятно из рис.. Интересным фактом является то, что пассивный вибратор располагается «сзади» активного.

Параметры указанных типов антенн несколько зависят от рабочей частоты для - фото 4

Параметры указанных типов антенн несколько зависят от рабочей частоты, для диапазона 160 МГц, средние параметры такие:

Антенна РАВЭЛ-С

Тип антенны спирально – вибраторная

Диапазон частот от 144 до 900 МГц

Коэффициент перекрытия по частоте 0,06

Волновое сопротивление 45…55 Ом

Поляризация излучения вертикальная

Направление излучения круговое

Поворот плоскости поляризации 360 град

Антенна РАВЭЛ-С предназначена для размещения вне либо внутри помещения, ее особенность – работа в резонансе точно на частоте антенны. При излучении антенна формирует преимущественно электрический вектор поля излучения и за счет этого преодолевает существенные металлические сплошные препятствия, в частности может работать из гаражей, металлических боксов и т. д. Диапазон возможного изготовления антенны очень широк.

Антенна РАВЭЛ – СВР

Тип антенны спирально-вибраторная решетка

Диапазон частот от144 до 900 МГц

Коэффициент перекрытия по частоте 0,06

Волновое сопротивление 45…55 Ом

Поляризация излучения вертикальная

Коэффициент усиления 11…13 дБ

Поворот плоскости поляризации 360 град.

Антенна РАВЭЛ – СВР предназначена для размещения вне либо внутри помещения. Данная конструкция уникальна – на двух элементах обеспечивается очень высокое усиление в сочетании с надежной стабильностью частотных свойств. При излучении СВР формирует преимущественно электрический вектор поля направленного излучения и за счет этого преодолевает существенные и габаритные сплошные препятствия, в частности может работать из гаражей, металлических боксов в районе плотной железобетонной застройки. В условиях сельской местности обеспечивает большие приросты дальности – в 2—3 раза по сравнению с антеннами других типов.

Спирально-вибраторные антенны

Статья в журнале «Радиолюбитель», №1, 2014 г., г. Минск, Беларусь. Авторский вариант.

Спирально-вибраторная антенна (далее СВ антенны) – это новый класс антенн, который был создан для эксплуатации в жестких условиях, но при этом эти антенны недороги, могут быть изготовлены радиолюбителем, и обладают рядом интересных свойств. Основной тип спирально-вибраторной антенны описан в патенте «Спирально-вибраторная симметричная антенна «РАВЭЛ-С» патент РФ№2325018, публ. 20.05.08.

СВ антенна для сотовой связи Данная публикация посвящена трем типам антенн СВ - фото 5

СВ антенна для сотовой связи.

Данная публикация посвящена трем типам антенн:

СВ антенне для радиосвязи РАВЭЛ-С
