Эрик Роджерс - Физика для любознательных. Том 1. Материя. Движение. Сила

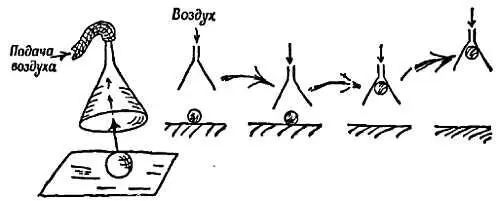

Фиг. 221. Струя воздуха поднимает шарик и удерживает его в воронке.

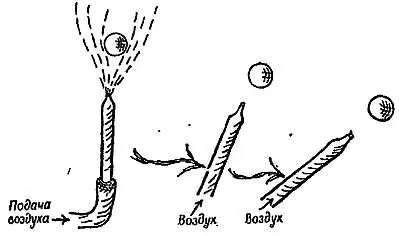

Опыт 2. Струя воздуха может поддерживать легкий шарик (фиг. 222).

Если струю повернуть, шарик удерживается около нее и не падает. Струя воздуха ударяет в шарик, и мы снова ждем, что поток должен оттолкнуть шарик, однако этого не происходит.

Фиг. 222. Струя воздуха поддерживает шарик.

Ламинарное и турбулентное течения

Для объяснения этих парадоксов надо изучить свойства ламинарного спокойного течения. Когда по трубке течет установившийся поток жидкости или газа, отдельные части потока движутся вдоль плавных линий тока, форма которых определяется стенками трубки (фиг. 223 и 224).

При более быстром потоке линии тока около препятствия в трубке могут закручиваться в виде вихрей или водоворотов, а при еще большей скорости даже в прямой трубке линии тока исчезают в беспорядке бурного турбулентного движения.

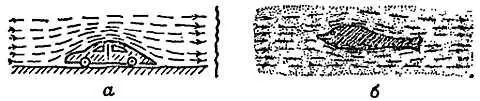

Фиг. 223. Линии тока около препятствия.

а— ветер дует над неподвижным автомобилем; б— река течет мимо неподвижной рыбы.

Фиг. 224. Линии тока жидкости в трубке.

Опыт 3.Линии тока в медленно текущей воде можно продемонстрировать с помощью чернил (фиг. 225) или с помощью кристаллов красителя (перманганата калия), которые окрашивают проходящий мимо них поток воды (фиг. 226) [140].

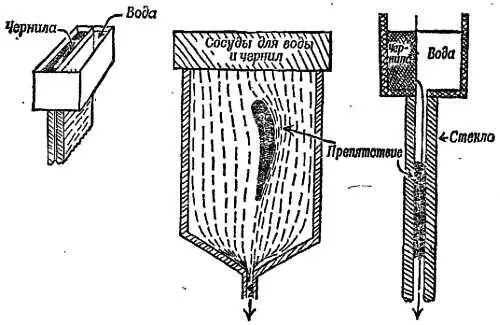

Фиг. 223. Демонстрация линий тока.

Из узкой щели в бачке вода стекает между двумя стеклянными пластинками. Линии тока обозначаются чернилами, вытекающими из точечных отверстий вдоль щели. На среднем рисунке линии тока искажены препятствием, имеющим форму поперечного сечения крыла самолета.

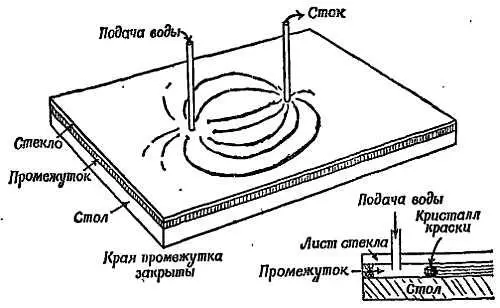

Фиг. 226. «Родник и сток» в озере.

Вода течет в узком пространстве, ограниченном крышкой стола и стеклянным листом. Небольшой постоянный поток подается через одну трубку и отводится через другую. Кристаллы красителя, рассыпанные на столе, окрашивают линии тока.

Опыт 4.Если двигать ложку в тарелке с супом или палец в тазу с водой, на поверхность которой посыпан порошок, то за ними остаются «вихри» (водовороты). Струйка красителя, вводимая в текущую по трубе воду, при медленном течении следует вдоль линии тока, но если скорость потока превысит критическую, она начинает колебаться, разбиваться на вихри и растворяться в общем бурном потоке, так что окраска распространяется по всей воде (фиг. 227).

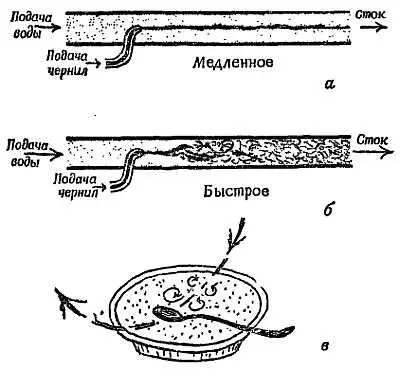

Фиг. 227. Ламинарное и турбулентное течения.

а — при медленном течении струйка чернил движется вдоль линий тока; б— при быстром течении появляется турбулентность; в— ложка, быстро движущаяся в тарелке с супом, оставляет за собой «водовороты».

Теперь рассмотрим движение твердого предмета, например рыбы или самолета, в покоящейся жидкой или газообразной среде. На пути движущегося предмета среда должна расступаться. Такие перемещения трудно представить себе, поэтому мы заставим двигаться среду в виде постоянного потока, а предмет неподвижно закрепим, подобно модели в аэродинамической трубе. Тогда среда будет двигаться вдоль линий тока, отклоняющихся вблизи предмета. Поток, заключенный между двумя выделенными линиями тока, должен все время оставаться между ними. Когда линии тока изгибаются и поворачиваются, сближаются или расходятся, поток должен течь между ними, как река между берегами. (Поскольку движение происходит именно вдоль этих линий тока, то поток не может проходить поперек них.) Там, где трубка сужается и линии тока приближаются друг к другу, поток должен двигаться быстрее, потому что одной и той же массе вещества приходится каждую секунду проскакивать через более узкое пространство (фиг. 228). И вообще там, где линии тока сближаются, скорость течения возрастает.
