Усовершенствованный вибратор Герца был готов. Оставалось усовершенствовать и резонатор, — так Герц называл свой улавливатель электромагнитных волн, свой проволочный круг с перерывом для искры.

В первых опытах Герца резонатор откликался на электромагнитные волны только в близком соседстве от искры. Герц хотел усилить чуткость резонатора, заставить его отзываться на искру, скачущую между шарами, даже тогда, когда он стоит далеко от шаров.

Прежде всего он уменьшил размеры резонатора. Новый проволочный круг был теперь всего только семи сантиметров в диаметре — он свободно умещался на ладони. Сделан он был из тонкой медной проволоки. Перед тем как пустить проволоку в дело, Герц насадил на один ее конец крохотный отполированный латунный шарик, а другой конец заострил. Потом согнул проволоку в круг.

Рис. 4. Резонатор Герца

На этот раз он оставил между ее концами лишь крохотный перерыв — каких-нибудь несколько сотых долей миллиметра. Простым глазом такую щелочку и не заметишь, а потому Герц запасся увеличительным стеклом (рис. 4).

Когда все было готово, он включил индукционную катушку, соединенную с вибратором. В трехмиллиметровом промежутке между гладко отполированными латунными шарами загорелись трещащие искры. Невидимые электромагнитные колебания наполнили пространство.

Глядя сквозь увеличительное стекло на перерыв в резонаторе, Герц заметил крохотные ответные искорки. Этими бледными тонкими искорками резонатор подтверждал, что его коснулись электромагнитные колебания — невидимые электромагнитные волны, «лучи электрической силы», которые посылал в пространство вибратор.

Множество опытов проделал Герц с лучами электрической силы. Счастливый случай помог ему совершить важное открытие. В лаборатории, в которой он работал, была большая железная печка.

Рис. 5. Прожектор

Однажды во время опытов Герц случайно поставил свой резонатор неподалеку от нее. И что же? Оказалось: чем ближе к печке, тем увереннее и отчетливее отзывается резонатор на электромагнитные волны. Значит, близость железной печки чем-то помогает резонатору, чем-то облегчает его работу. Чем же? Герц сразу угадал чем: видно, печка отражает лучи электрической силы, и на резонатор теперь падают не только те электромагнитные волны, которые пришли прямой дорогой от вибратора, но также и те, которые отразились от железной печки.

Волны действуют теперь соединенными силами, и потому искра в резонаторе стала вспыхивать ярче.

Оценив ту услугу, которую оказала электромагнитным волнам металлическая печка, Герц задумался над тем, нельзя ли сделать помощь металла еще более действенной.

Тут ему сразу припомнился прожектор. Прожектор — это обыкновенное зеркало, но только не плоское, а параболическое, кривое (рис. 5).

Рис 6. Зеркало для лучей электрической силы

Когда в фокусе этого зеркала зажигается лампочка, зеркало собирает все лучи, расходящиеся от лампочки, в один пучок и посылает их в одну и ту же сторону. Собранные вместе, лучи сияют гораздо ярче, чем порознь.

Нельзя ли устроить такой же прожектор, такой же собиратель лучей, но только не для световых лучей, испускаемых лампочкой, а для лучей электрической силы? Нельзя ли этим прожектором собрать в один пучок и направить в одну сторону электрические лучи, которые вибратор разбрасывает по всем направлениям?

Герц немедленно принялся за работу. Он раздобыл большой цинковый лист, высотою и шириною в два метра. Этот лист он согнул так, чтобы получилась точно рассчитанная кривая поверхность, которую математики называют параболическим цилиндром (рис. 6).

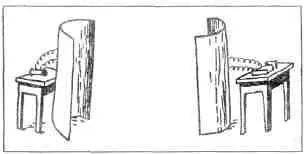

Рис. 7. Цинковый прожектор Герца

Это и было вогнутое зеркало, но уже не для лучей света, а для лучей электрической силы. В фокусе этого зеркала Герц расположил свой вибратор. Затем он включил индукционную катушку.

Снова посыпались искры, и вибратор стал испускать электромагнитные волны. Но теперь они уже не растекались куда попало. Цинковый лист собирал их и посылал в одну сторону концентрированным и сильным пучком.
