Действительно, если потоки гелия влияют на теплопроводность, то возможно, что и передача тепла вызывает потоки. Сразу возник вопрос — как экспериментально обнаружить потоки гелия в тонком капилляре, диаметр которого был только 0,5 мм? Это задача трудная, но можно было ожидать, что эти потоки могли прорываться наружу у свободного конца капилляра, и там их можно было обнаружить. Для этой цели был построен приборчик, который схематически изображен на рисунке на стр. 31.

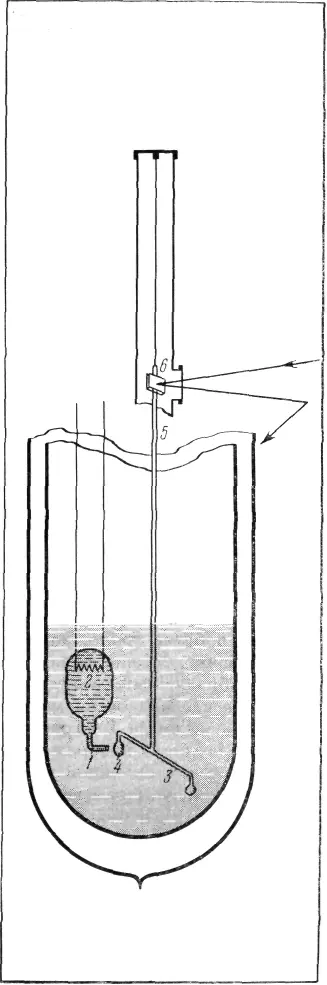

Стеклянная капиллярная трубочка 1 помещалась горизонтально. К ее концу, загнутому кверху, припаивалась стеклянная бульбочка 2, в которой помещался нагреватель. Против свободного конца капилляра на легком коромысле 3 подвешивалось крылышко 4 в форме диска. Коромысло подвешивалось на длинной стеклянной палочке 5 посредством тонкой кварцевой нити. Коромысло и бульбочка с капилляром помещались в сосуде Дьюара значительно ниже уровня гелия-II. Если из конца капилляра при нагревании гелия в бульбочке вырывалась жидкость, то она, ударяясь о крылышко, могла давить на него, и крылышко должно было отклоняться.

Сила давления гелия могла быть измерена по закручиванию кварцевой нити, которое определяли по смещению зайчика от зеркала 6, прикрепленного к стеклянной палочке 5.

Опыт показал, что даже при малейшем нагревании гелия в бульбочке действительно из конца капилляра вырывается жидкость, которая производит легко обнаруживаемое давление на крылышко.

Характер самого потока гелия из отверстия капилляра можно было установить посредством следующего простого опыта. Диск крылышка 4 был сделан малого диаметра, немного больше отверстия самого капилляра. Опыт показал, что, помещая этот диск почти рядом с отверстиями капилляра, или на большем расстоянии, раз в 15 превышающем диаметр отверстия капилляра, можно было получить одно и то же давление. Только когда диск находился на большом расстоянии, он должен был

точно находиться на продолжении линии капилляра; при небольшом передвижении его в сторону гелий переставал производить давление. Этот опыт показывает, что поток гелия из капилляра вырывался в форме хорошо направленной струи. Подробного количественного изучения этого явления, его зависимости от нагрузки мы здесь давать не будем; укажем только, что, измеряя величину давления струи гелия на крылышко, можно было установить скорость вытекания гелия (она достигла значения 5—6 см/сек).

Если гелий непрерывно вытекает из капилляра в форме струи, то возникает вопрос, как пополняется гелий, вытекающий из бульбочки, каким путем он в нее возвращается? Ведь каким-то образом он должен попадать обратно в нее, так как количество жидкого гелия в бульбочке не убывало. Единственным путем, очевидно, является тот же капилляр, и казалось бы, что если мы поставим крылышко достаточно близко от наружного отверстия, то входящий гелий тоже должен был бы давить на крылышко. Но опыт показал, что если мы приближали крылышко насколько только возможно ближе к отверстию капилляра, то струя давила на него с такой же силой, как и на большом расстоянии. Значит, гелий заползал в капилляр в очень тонком слое, окружающем отверстие.

Чтобы более точно изучить путь вползания гелия, мы ставили опыты, основанные на следующих рассуждениях. Вырывающаяся струя гелия должна оказывать реакцию на капилляр, т. е. вызывать силу в направлении, обратном движению струи. Как можно показать, эта сила равняется силе, с которой струя давит на наше крылышко. Втекающий в капилляр жидкий гелий тоже может оказывать на него силу. Обнаружив и измерив ее, мы можем выяснить более точно, каким путем гелий входит через капилляр в бульбочку. Чтобы обнаружить эту силу, был построен приборчик, изображенный на рисунке на стр. 33.

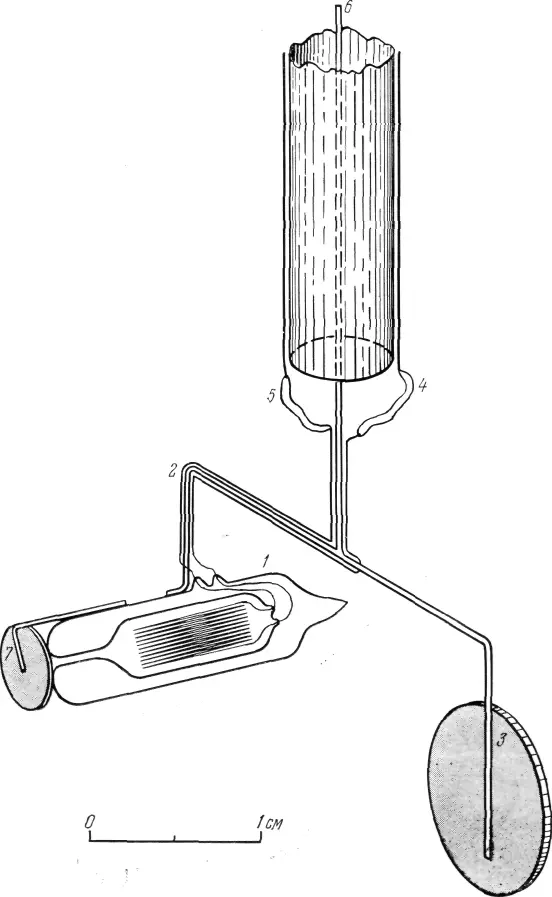

Была сделана очень маленькая бульбочка с капилляром 1. Весила она не более 1/4 грамма, подвешивалась она вместо крылышка, которое было изображено на рисунке на стр. 31, на том же коромысле 2 к стеклянной палочке 6. Теперь только ее приходилось уравновешивать более тяжелым противовесом в форме диска 3. Нагревание гелия в бульбочке производилось током, который подводился по проводникам в форме очень тоненьких серебряных полосок 5 и 4.

Опыты с такой подвесной бульбочкой показали, что реакция струи существует и она имеет такую же величину и характер, что и давление струи на диск. Чтобы это показать более точно, диск 7 прикреплялся к самой бульбочке, и тогда давление гелия на диск должно было уравнивать силу реакции струи на бульбочку, и остаточная сила должна была быть отнесена за счет
