Матвей Бронштейн - Атомы и электроны

В 30-е годы были проделаны многочисленные опыты, цель которых была - ускорить образование дождевых капель путем разбрасывания с самолета заряженного песка или заряженной пыли. Хотя эти опыты и не дали ценных для сельского хозяйства результатов (такой «искусственный дождь» над большой территорией потребовал бы слишком больших затрат), тем не менее действительно оказалось, что вокруг заряженных пылинок образуются дождевые капли. Этот механизм возникновения капелек дождя и мельчайших капелек тумана, исследованный Вильсоном еще в 1893 году, помог ему в 1911 году построить прибор, позволяющий «видеть атомы».

Идея Вильсона очень проста. Альфа-частица (или другая заряженная быстро движущаяся частица) влетает в камеру, в которой находится воздух с водяным паром. На пути этой частицы образуется большое количество ионов. Если очень быстро увеличить объем камеры (например, выдвигая поршень), то водяной пар охладится и сразу же осядет на ионах, которые густо усеивают путь прошедшей заряженной частицы. Вокруг каждого иона образуется крошечная капелька, но так как ионов очень много, то капельки сольются в целое ожерелье капелек, в длинную струйку воды. Эту струйку можно будет просто увидеть глазом, и можно будет, если мы только захотим, сфотографировать. Мы увидим «туманный след», который точно воспроизводит тот путь, по которому только что прошла заряженная частица. Мы увидим путь отдельной альфа-частицы или путь отдельного электрона! В спинтарископе Крукса мы видим гораздо меньше: там каждая альфа-частица отмечала вспышкой на экране только одну точку своего пути - точку пересечения пути с экраном,- а здесь мы увидим весь ее путь в целом.

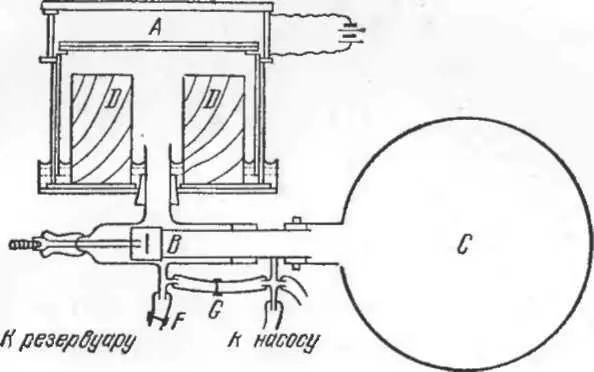

Рис. 16. Схематическое изображение камеры Вильсона.

Мы сможем увидеть своими глазами, как пути быстрых альфа-частиц искривляются в сильном магнитном поле, мы сможем увидеть, как альфа-частица меняет направление своего движения, столкнувшись с каким-нибудь атомом, мы сможем увидеть все то, о чем атомная физика раньше говорила, не имея никакой возможности непосредственно проверить правильность своих слов. Поистине камеру Вильсона можно назвать одним из самых чудесных физических приборов, изобретенных в XX столетии.

Заимствуем из книги Резерфорда, Чедвика и Эллиса «Лучи радиоактивных веществ», вышедшей в Кембридже в 1930 году, подробное описание камеры Вильсона:

«Конструкция камеры, с которой работал Вильсон, видна на приложенном рисунке. Закрытая толстым стеклом цилиндрическая камера А, диаметром в 16,5 см и высотой в 3,4 см, представляет собой пространство, в котором получаются пути частиц. Расширение достигается поворотом вентиля В, который соединяет пространство под „полом" камеры с сосудом С, из которого предварительно удален воздух насосами (через стеклянную трубку, указанную на рисунке). При открывании вентиля „пол" камеры внезапно опускается до упора на резиновую подкладку. Деревянные цилиндры D служат только для того, чтобы объем воздуха, перемещающегося при расширении, был меньше. Вентиль В управляется с помощью маятника, который одновременно вызывает разряд мощной конденсаторной батареи через трубку с ртутным паром, где получается яркая вспышка, освещающая пространство внутри камеры настолько интенсивно, что получившиеся пути запечатлеваются на пластинке фотоаппарата [ 16 ] Или двух фотоаппаратов, если нужно получить стереоскопические снимки. , наведенного на внутренность камеры через стекло, которым она покрыта сверху.

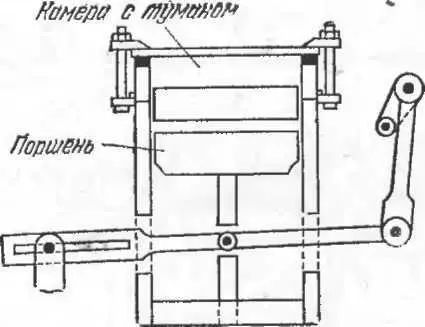

Рис. 17. Схематическое изображение камеры Вильсона - Шимизу.

Камера все время наполнена насыщенным паром воды, так как ее крышка и дно покрыты тонким слоем влажного желатина. Между „потолком" и „полом" камеры при надобности может быть включено электрическое поле (с помощью батареи), служащее для того, чтобы убрать ионы, образовавшиеся в камере, и очистить ее для следующего опыта. При точной регулировке промежутка времени между расширением и вспышкой (фотографированием) эта камера позволяет получить очень резкие и ясные стереоскопические фотографии».

При изучении некоторых явлений необходимо иметь фотографии путей огромного множества альфа-частиц, иногда - до одного миллиона. В этом случае необходим прибор автоматического типа, который позволял бы производить много расширений камеры через очень короткие промежутки времени. Для этой цели Шимизу разработал простую конструкцию камеры, позволяющую последовательно производить большое количество снимков. Устройство камеры Шимизу изображено на рисунке. Точно пригнанный к цилиндру поршень качается в камере взад и вперед под действием мотора. Хотя расширение камеры этой конструкции происходит не так внезапно, как камеры конструкции Вильсона, все же в ней получаются прекрасные фотографии, если только позаботиться о том, чтобы альфа-частицы впускались в камеру лишь непосредственно перед тем, как поршень займет свое крайнее положение (максимальный объем камеры). Если применять электрическое ноле для очистки камеры от ионов, то она в состоянии работать, расширяясь каждые несколько секунд. Шимизу разработал метод одновременной съемки на движущейся пленке по двум взаимно перпендикулярным направлениям, что позволяет определить расположение путей частиц в пространстве.
