Лев Ландау - Физика для всех. Молекулы

При полетах на малых скоростях реактивные двигатели совершенно нецелесообразны из-за больших расходов горючего.

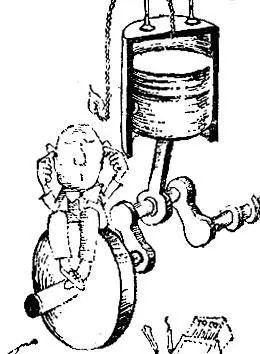

При движении по земле, воде или в воздухе со скоростями от 0 до 500 км/ чверно служат человеку поршневые двигатели внутреннего сгорания, бензиновые или дизельные. В соответствии с названием главной частью такого двигателя является цилиндр, внутри которого перемещается поршень. Возвратно-поступательное движение поршня преобразуется во вращательное движение вала при помощи шатунно-кривошипной системы (рис. 7.5).

Рис. 7.5

Движение поршня передается через шатун на кривошип, являющийся частью коленчатого вала. Движение кривошипа и вызывает вращение вала. Наоборот, если прокручивать коленчатый вал, то это вызовет качание шатунов и смещение поршней внутри цилиндров.

Цилиндр бензинового двигателя снабжен двумя клапанами, один из которых предназначен для впуска горючей смеси, а другой для выпуска отработанных газов. Для того чтобы двигатель начал работать, его надо прокрутить, используя энергию какого-либо постороннего источника. Пусть в какой-то момент поршень пошел вниз, а впускной клапан открыт. В цилиндр всасывается смесь распылённого бензина и воздуха. Впускной клапан сблокирован с валом двигателя таким образом, что закрывается в тот момент, когда поршень достигает крайнего нижнего положения.

При дальнейшем прокручивании вала поршень идет вверх. Автоматический привод клапанов держит их в течение этого хода закрытыми, поэтому горючая смесь сжимается. Когда поршень находится в верхнем положении, сжатая смесь зажигается электрической искрой, проскакивающей между электродами запальной свечи.

Смесь вспыхивает, расширяющиеся продукты горения работают, с силой посылая поршень вниз. Вал двигателя получает мощный толчок, маховик, сидящий на валу, запасает значительную кинетическую энергию. За счет этой энергии происходят все три последующих подготовительных такта: сначала выпуск, когда выпускной клапан открыт, а поршень идет вверх, выталкивая отработанные газы из цилиндра, потом - известные уже нам всасывание и сжатие, затем - новая вспышка.

Двигатель заработал.

Бензиновые двигатели имеют мощности от долей лошадиной силы до 4000 л. с, к. п. д.- до 40%, вес на лошадиную силу - до 300 гс. Этими хорошими показателями объясняется их широкое применение в автомобилях и самолетах.

Каким образом можно повысить к. п. д. бензинового двигателя? Главный путь - повышение степени сжатия.

Если смесь сжать перед воспламенением сильнее,; то ее температура будет выше. А почему важно повысить температуру? Дело в том, что можно строго доказать (доказательство громоздкое и неинтересное, а потому мы его опустим; читатель неоднократно призывается нами кое-когда верить авторам на слово), что максимальное значение к. п. д. равно 1- T 0/ T, где Т - температура рабочего тела, а Т 0- температура окружающей среды. Со средой мы ничего поделать не можем, а вот температуру рабочего тела стремимся во всех случаях увеличить возможно больше. Но (да, к сожалению, есть "но") сильно сжатая смесь детонирует (см. стр. 171). Рабочий ход приобретает характер сильного взрыва, который может повредить двигатель.

Приходится принимать специальные меры, уменьшающие детонационные свойства бензина, а это сильно удорожает и без того не дешевое топливо.

Проблемы повышения температуры при рабочем ходе, устранения детонации и удешевления топлива удачно решены в дизельном двигателе.

Дизельный двигатель по конструкции очень напоминает бензиновый, но рассчитан на более дешевые и низкокачественные продукты перегонки нефти, чем бензин.

Цикл начинается с всасывания в цилиндр чистого воздуха. Затем воздух сжимается поршнем примерно до 20 атм.

Добиться такого сильного сжатия, прокручивая двигатель рукой, было бы очень трудно. Поэтому дизель запускают специальным пусковым мотором, обычно бензиновым, или сжатым воздухом.

При сильном сжатии температура воздуха в цилиндре поднимается настолько, что становится достаточной для воспламенения горючей смеси. Но как впустить ее в цилиндр, где достигнуто высокое давление? Впускной клапан здесь не годится. Его заменяют форсункой, через крошечное отверстие нагнетающей топливо в цилиндр. Оно воспламеняется по мере поступления, чем устраняется опасность детонации, существенная для бензинового двигателя.
