Подушки электрической машины называются щетками. Две щетки соединяются изогнутой П-образной пластинкой и привинчиваются к ней или приклеиваются. Пластинка привинчивается к короткому круглому деревянному бруску, который потом вклеивается на шеллаке или сургуче в обрезок толстой стеклянной трубки (рис. 101, Д). Трубка вклеивается в подставку под кругом.

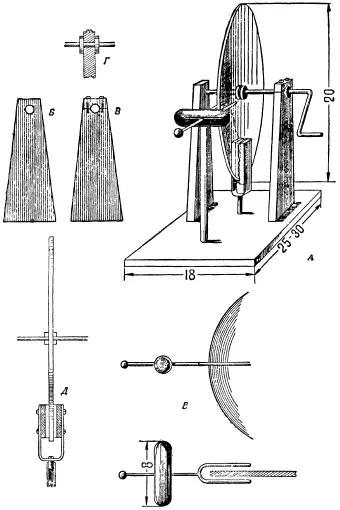

Рис. 101

Постарайтесь сделать всю работу аккуратно, чтобы подушки нажимали равномерно на обе стороны круга. Как только вы завертите кружок за ручку, он тотчас же наэлектризуется с обеих сторон отрицательным электричеством. Но это электричество надо еще собрать. Для этого нужен так называемый кондуктор. Он показан на нашем рисунке установленным на машину и отдельно (рис. 101, Д сбоку и сверху).

Возьмите прочную стеклянную трубку такой высоты, чтобы она доходила до оси круга. На нее насадите небольшой деревянный цилиндр с круглыми краями. Длина цилиндра — 8 сантиметров, диаметр — 4–5 сантиметров. Цилиндр хорошенько поскоблите стеклом и протрите стеклянной бумагой, чтобы он был совсем гладким. Его можно весь оклеить оловянной бумагой или только двумя полосками: одной вдоль, а другой поперек так, чтобы они перекрещивались как раз в том месте, где будет проходить стержень от медной вилки, между концами которой вращается круг. Готовый кондуктор покройте шеллаком, чтобы он не впитывал влагу.

Вилка кондуктора и стержень делаются из толстой медной проволоки и крепко спаиваются. Ее концы должны быть на расстоянии нескольких миллиметров от кружка. Концы вилки закруглите, а на конец стержня насадите медный или свинцовый шарик. Стержень вилки хорошенько протрите мелкой стеклянной бумагой, чтобы он был совершенно гладким. Только внутреннюю сторону вилки пропилите рашпилем. Она должна быть шероховатой.

К краям щеток приклейте еще со стороны вилки дугообразные полоски тонкой кальки или упругой шелковой материи. Эти «крылья» обозначены пунктиром на рис. 101 ,А. Когда поверхность круга наэлектризуется, эти полоски как тела ненаэлектризованные подтягиваются к кругу и продолжают процесс трения до самого кондуктора. Когда действие машины прекращается, они свободно отпадают. Едва вы начнете вращать круг, он зарядится отрицательным электричеством и передаст заряд кондуктору. Поднесите согнутый палец к шарику кондуктора, и тотчас же получится разряд — с треском проскочит искра.

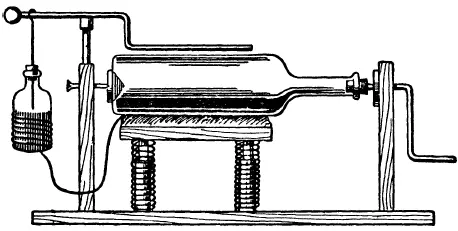

Цилиндрическая машина.Цилиндрическую машину устроить гораздо легче. На рис. 102 показана самая простая машина. Цилиндр ее — это обыкновенная винная бутылка. Вместе с пробкой в горлышко бутылки вклеена коленчатая ручка. Стойки для осей такие же, как и у предыдущей машины, только немного ниже. Обе они цельные, так как в этой машине ось составная.

В углубление дна бутылки вклеивается деревяшка, на нее сквозь стойку нажимает винт. В месте нажима винта в деревяшке сделано маленькое углубление, чтобы бутылка не соскакивала с оси. Этим же винтом бутылка прижимается к противоположной стойке, чтобы она не двигалась из стороны в сторону и не могла выскочить. Под конец винта, чтобы он не врезался в деревяшку, надо подложить обрезок железа с ямкой.

Рис. 102

Щетка в этой машине только одна — это дощечка такой же длины, как и цилиндрическая часть бутылки, и шириной 4–5 сантиметров. Дощечка оклеена кожей и прижимается к бутылке двумя тугими пружинами. Чтобы щетка не выскакивала из пружин при вращении бутылки, вклейте в подставку машины две короткие трубки. В щетку врезаются два деревянных стержня такого диаметра, чтобы они входили в отверстия трубок. Тогда щетка сможет подниматься вверх и вниз, следуя за бутылкой, но не будет выскакивать.

Кондуктор этой машины совсем простой. В верхушку левой стойки вклеивается толстостенная стеклянная трубка. На нее насаживается кондуктор, выгнутый из толстой железной проволоки. Для того чтобы было удобнее насадить кондуктор на трубку, к нему нужно припаять небольшой металлический колпачок.

К щетке этой машины тоже можно приклеить крыло; ширина его должна быть приблизительно равна диаметру бутылки. Когда начнете вертеть за ручку, крыло поднимется, прилипнет к бутылке и закроет ее почти до кондуктора.
