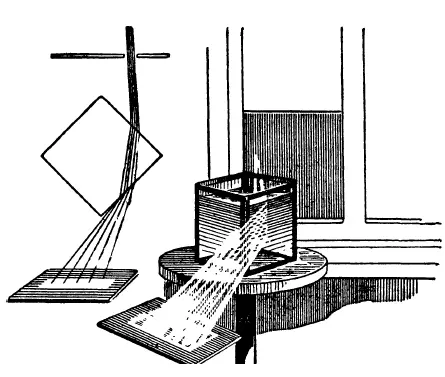

2 сантиметра и высотой 10 сантиметров. Лучи солнца широкой лентой пройдут через щель. На пути этих лучей установите аквариум. Позади него на белой бумаге вы получите чудесную цветную ленту. Если вы будете поворачивать аквариум, вы увидите, что в зависимости от его положения спектр становится короче и длиннее. Он делается ярче, когда укорачивается, и тускнеет при удлинении.

Рис. 70

Рис. 71

Когда солнце стоит высоко и лучи падают очень круто, спектр получается не вполне правильным. Но вы можете поставить за окном зеркало и с его помощью направлять отраженные лучи сквозь щель в горизонтальном направлении.

Другой простой способ получения спектра предложил физик Хопкинс. Его опыт нужно произвести в темной комнате. Призма при этом совсем не нужна. Вместо нее нужны миска с водой и зеркало шириной 12 сантиметров и высотой 20 сантиметров.

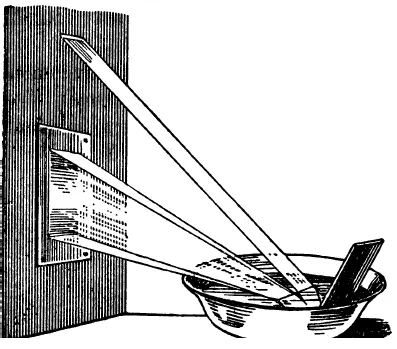

Луч солнца, пройдя в щель, прорезанную высоко в ставне окна или в листе картона, которым закрыто окно, попадет в миску. Ниже поверхности воды он отразится от зеркала обратно, снова пройдет сквозь воду и опять преломится у ее поверхности (рис. 71). Значит, он преломляется два раза, так же как и в призме. Благодаря этому составляющие его цветные лучи разделяются.

Спектр проецируется на листе бумаги ниже щели, причем получается не горизонтальная, а вертикальная разноцветная лента. Красный цвет — наверху, голубой — внизу.

Что обнаруживает призма?Если вам удастся достать хотя бы самую маленькую призму из флинтгласа, с ее помощью вы сможете произвести очень интересные опыты. Призму достаточно достать высотой даже 1 сантиметр. Стоить она должна не очень дорого, потому что даже изъяны на призме нам не важны. Важно только, чтобы две стороны были хорошими, а надбитые края не помешают.

Укрепите призму в пробке (рис. 72). Чтобы не пачкать призму клеем, вырежьте в пробке треугольник и вставьте ее туда. За призмой прорежьте в пробке щель и вставьте в нее ровный кусочек картона, окрашенный в черный цвет.

В картоне прорежьте острым ножом щель длиной не более полусантиметра и не шире полу-миллиметра. Можно иметь в запасе еще одну картонку с более узкой щелью.

Но сделать ровную щель в картоне очень трудно. Можно сделать по-другому. Наклейте обрезок оловянной бумаги на стеклянную пластинку такой же величины, как и картон, и прорежьте щель ножом по линейке. Так вы получите щель шириной до 1/ 10миллиметра или даже еще уже. Только следите за тем, чтобы в щель не попал клей.

Рис. 72

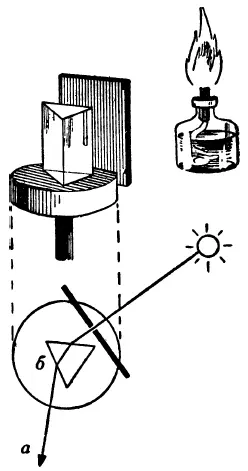

На схеме рис. 72 показано, где должна быть сделана щель в пробке для картона или для стекла.

Этот прибор — простейший спектроскоп. Спектроскопы физиков и астрономов — чрезвычайно сложные приборы, и стоят они тысячи рублей. Но с помощью нашего простейшего спектроскопа можно провести много интересных опытов. Однако пользование им требует навыка и терпения.

Схема рис. 72 показывает ход лучей от источника света — спиртовой лампочки — сквозь щель на призму. Лучи дважды преломляются призмой и наконец выходят из нее по направлению б — а. Спектроскоп устанавливается так, чтобы лучи света падали на щель перпендикулярно, а глаз устанавливается в направлении а — б. Вы увидите чудесные краски спектра, которые будут тем гуще и ярче, чем уже щель.

Пользуясь этим прибором, можно исследовать пламя различных источников света. Если вы рассмотрите в спектроскоп пламя свечи или лампы, вы не увидите большой разницы в спектрах. Всегда появляется блестящая лента, в которой один цвет незаметно переходит в другой. Затем попробуйте исследовать спиртовую лампу. Она освещает очень плохо, — спектр получается матовый, еле заметный.

Если вы вставите в пламя спиртовки тонкую стеклянную трубку, пламя быстро окрасится в желтый цвет. Это происходит благодаря натрию, который входит в состав стекла и светит довольно ярко.

Вы, может быть, ожидали увидеть гораздо более яркий спектр. Напрасно. Вы увидите только более яркую окраску желтой полосы спектра. Натрий не дает при накаливании ни красного, ни зеленого, ни голубого луча, а только один желтый. Призма обнаруживает это, и не только это: она «видит» еще многие другие тайны.
