Бруно Донат - Физика в играх

Поющая водяная струя.Два предшествовавших опыта требовали довольно много приспособлений. Зато опыт с водяной струей много проще. Найдите медную трубку диаметром 2 сантиметра и длиной 20 сантиметров, кусочек резины от игрушечного воздушного шара и еще один обрезок медной трубки длиной 3 сантиметра и диаметром 1,5 сантиметра. В длинную медную трубку впаяйте сбоку, отступя на 3 сантиметра от верхнего конца (рис. 46), заготовленную короткую трубку. Эта трубка нужна нам для надевания на нее воронки из картона.

Воронку с диаметром раструба 10 сантиметров склейте из картона. С узкой стороны ее приклейте ободок шириной 1,5 сантиметра и наденьте этим ободком воронку на выступающий конец тонкой трубки. Верхний конец толстой трубки немного расширьте, затяните его резиной и привяжите ее толстой шерстяной ниткой. Бортик на этой трубке нужен для того, чтобы резиновая перепонка не соскакивала с трубки.

Это приспособление установите на подставку так, чтобы конец трубки с резиновой пленкой — мембраной — был наверху. Трубку можно укрепить на подставке или с помощью шпенька, как показано на рис. 46, справа или просто врезать ее в подставку.

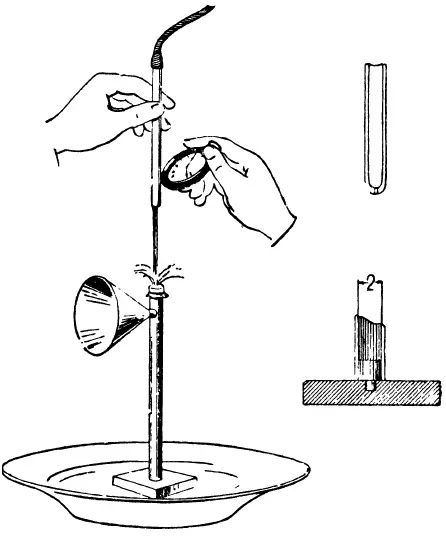

Рис. 46

Вот и все приспособление.

Чтобы понять действие прибора, вспомним самое обыкновенное явление, всякому известное: если чуть-чуть открыть кран какого-нибудь сосуда с водой, вода будет вытекать по капле. Попадая на бумагу, капля издает ясно слышный короткий звук. Капли обычно падают равномерно, через известный промежуток времени, и если бы они падали часто, то падение их вызывало бы приятный тон, так как звук образуется из частых ритмичных толчков воздуха.

Однако достигнуть такого быстрого падения капель, чтобы услышать тон, невозможно. Если вы чуть больше откроете кран, капли сольются в струю.

Но все же, пользуясь каплями, падающими из крана, можно проделать несколько интересных наблюдений.

Если вы будете поднимать бумагу или тонкий картон постепенно все ближе к крану, удары капель будут слышны все слабее и слабее, и на известной высоте их не будет слышно совсем. Наш прибор с резиновой мембраной действует так же, как бумага или кусочек картона, только это более тонкое приспособление. Каждый тихий удар по резине очень хорошо слышен потому, что он усиливается воронкой. Капли, падающие на резину, слышны во всей комнате, будто слабые удары молота по наковальне.

Но для нашего опыта нужны не капли, а тонкая струя.

Для получения струи воспользуемся стеклянной трубкой с узким отверстием на конце. Сделайте его так: трубочку (она должна быть диаметром 3 миллиметра) ровно обрежьте и подержите конец ее на огне спиртовой лампочки, слегка поворачивая до тех пор, пока стенки начнут плавиться и отверстие станет закрываться. Тогда выньте трубку из огня и быстро и сильно подуйте в нее. Таким способом вы получите круглое отверстие диаметром примерно 1 миллиметр (рис. 46, вверху).

Воду в трубочку пускайте из сосуда, установленного, например, на шкафу. Сквозь тонкое отверстие трубки пойдет довольно сильная струя. Трубку держите отвесно. Направьте струю на резину. Сначала шум падения струи будет довольно сильным, но, по мере того как вы станете приближать трубку к резине, громкий звук перейдет в глухой, и наконец струя станет падать беззвучно.

Теперь мы добрались до самого интересного в нашем опыте. Мы можем показать, насколько чувствительна струя ко всяким звукам, как под влиянием звука она даже рассыпается на капли. Особенно замечательно то, что струя распадается на капли в такт колебаниям звуков. Приложите, например, к стеклянной трубке ножку камертона ля, дающего 435 колебаний в секунду. Тогда капли на мембране будут петь в тон камертону и воронка настолько усилит их пение, что придется заткнуть уши.

Изобретатель этого прибора Александер Грейам Белл называл его водяным микрофоном. Это действительно микрофон, удивительно усиливающий слабые звуки.

Автор этой книги пытался заставить струю передать разговор. Для этого он приспособил к трубке, из которой вытекала вода, другую воронку и стал в нее говорить. Струя действительно «заговорила», но так неясно, грубо и таким ужасным голосом, что присутствующие поскорее заткнули уши.

Хорошо отрегулировав струю, можно дать возможность большой аудитории услышать тиканье карманных часов. Этот опыт показан на рисунке.
