Одновременно развивались и технические приложения низких температур. Ш. Телье (1867 г.), а затем К. Линде в 70-х годах были разработаны аммиачные холодильные машины, а в 1895 г. К. Линде и Р. Хэмпсон почти одновременно создали промышленные установки для сжижения воздуха.

Именно два последних достижения низкотемпературной техники того времени — аммиачная холодильная машина и установка сжижения воздуха — послужили соответственно прототипами проектов Гэмджи и Триплера. Прототипами их назвать можно только условно, поскольку идея была совсем новой: использовать холодильные машины в совершенно другом плане — как двигатели.

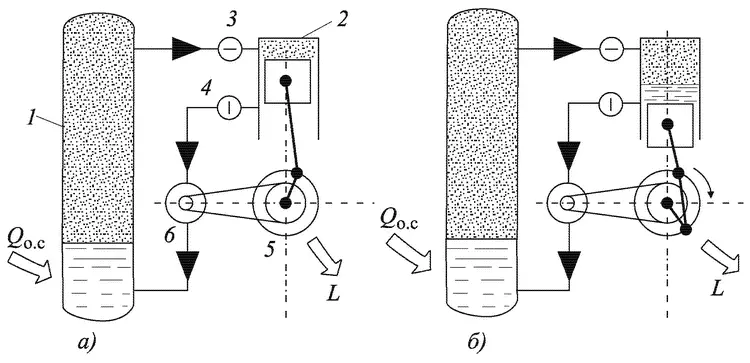

Авторская схема «нуль-мотора» приведена на рис. 5.1. В дальнейшем она была усовершенствована (добавлен еще один котел, введен струйный эжектор). Однако принципа работы «нуль-мотора» эти изменения не касались.

Как же, по мысли автора, должен был работать этот двигатель? Известно, что при температуре окружающей среды (например, 300 К = 27 °С) аммиак кипит при давлении 1,0 МПа (10 ат) [69] Кривая зависимости давления пара от температуры кипения аммиака показана на рис. 5.2. . Следовательно, в котле с жидким аммиаком, помещенным в эту среду, установится повышенное по сравнению с атмосферным давление пара. Можно направить этот пар в низкотемпературную поршневую машину (так называемый детандер). В этом случае он расширяется, и давление становится, например 0,1 МПа (1 ат), отдавая внешнюю работу, соответственно охлаждается до 250 К (—23 °С) и частично при этом ожижается. Жидкий аммиак вместе с паром через выпускной клапан поступает в насос, который приводится в движение самой расширительной машиной, — детандером. В насосе давление аммиака снова поднимается до 1,0 МПа (10 ат). Холодная смесь жидкого аммиака и пара возвращается в котел. Здесь за счет теплоты Q О.С., поступающей из более теплой атмосферы (напомним, что аммиак после расширения имеет температуру — 23 °С), он снова испаряется. Пар отводится в детандер, и цикл повторяется. Таким образом, двигатель работает, отдавая потребителю работу L (равную работе, производимой детандером, за вычетом небольшой ее части, затраченной на привод насоса).

Никакого нарушения первого закона термодинамики — закона сохранения энергии — здесь нет: сколько ее подводится из окружающей среды Q О.С., столько и отводится в виде работы (L = Q О.С.). Вроде бы все в порядке.

Но… Всегда это проклятое «но», как только дело касается ppm. Но двигатель почему-то не работал. В чем же дело?

Чтобы ответить на этот вопрос, составим энтропийный и эксергетический балансы «нуль-мотора». С энтропийным балансом дело обстоит хуже, чем с энергетическим: с теплотой вносится некоторая энтропия Q О.С./ T О.С., а с работой энтропия не выносится, так как энтропия потока работы равна нулю. Следовательно, энтропия не только уменьшается, а даже исчезает. Это явное нарушение второго закона.

То же показывает эксергетический баланс. Эксергия поступающей теплоты равна нулю, она неработоспособна, так как имеет температуру окружающей среды T О.С.. Получаемая работа равна эксергии, следовательно, эксергия отводится, но не подводится — она возникает «из ничего». КПД «нуль-мотора» равен бесконечности:

Таким образом, «нуль-мотор» — это типичный «монотермический двигатель» — ppm-2.

Представим себя на минуту в положении того механика, которому надо запустить уже собранный и заправленный аммиаком двигатель. Пока он неподвижен, и это совершенно естественно, так как он теплый и давление везде одинаково — 1,0 МПа (10 ат). Как сдвинуть все части машины с места? Попробуем самый простой способ — начнем раскручивать маховик и затем отпустим его, чтобы машина уже сама продолжила работу. Однако можно заранее предсказать, что машина не разгонится, а, напротив, постепенно остановится. Попытки привести ее в самостоятельное движение и любыми другими способами приведут к тому же результату.
