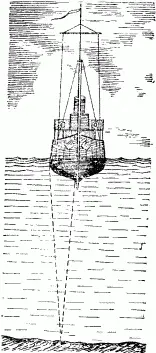

Рис. 153. Схема действия эхолота

На рис. 153 вы видите схему установки. У одного борта корабля помещается в трюме, близ днища, патрон, порождающий при зажигании резкий звук. Звуковые волны несутся сквозь водную толщу, достигают дна моря, отражаются и бегут обратно, неся с собой эхо. Оно улавливается чувствительным прибором, установленным, как и патрон, у днища корабля. Точные часы измеряют промежуток времени между возникновением звука и приходом эхо. Зная скорость звука в воде, легко вычислить расстояние до отражающей преграды, т. е. определить глубину моря или океана.

Эхолот, как назвали эту установку, совершил настоящий переворот в практике измерения морских глубин. Пользование глубомерами прежних систем возможно было лишь с неподвижного судна и требовало много времени. Лотлинь приходится спускать с колеса, на котором он намотан, довольно медленно (150 м в минуту); почти так же медленно производится и обратный подъем. Измерение глубины в 3 км этим способом отнимает 3/4 часа. С помощью эхолота то же измерение можно произвести в несколько секунд, на полном ходу корабля, получая при этом результат, несравненно более надежный и точный. Ошибка в этих измерениях не превосходит четверти метра (для чего промежутки времени определяются с точностью до 3000-й доли секунды).

Если точное измерение больших глубин имеет важное значение для науки океанографии, то возможность быстро, надежно и точно определять глубину в мелких местах является существенным подспорьем в мореплавании, обеспечивая его безопасность: благодаря эхолоту судно может смело и быстрым ходом приближаться к берегу.

В современных эхолотах применяются не обычные звуки, а чрезвычайно интенсивные “ультразвуки”, неслышимые человеческим ухом, с частотой порядка нескольких миллионов колебаний в секунду. Такие звуки создаются колебаниями кварцевой пластинки (пьезокварца), помещенной в быстропеременное электрическое поле.

Почему насекомые часто издают жужжащие звуки? В большинстве случаев у них вовсе не имеется для этого никаких особых органов; жужжание, слышимое только при полете, обусловлено просто тем, что, летая, насекомые взмахивают крылышками несколько сотен раз в секунду. Крылышко – это колеблющаяся пластинка, а мы знаем, что всякая достаточно часто (чаще 16 раз в секунду) колеблющаяся пластинка порождает тон определенной высоты.

Теперь вы поймете, каким образом удалось узнать, сколько именно взмахов делает в секунду при полете то или иное насекомое. Для этого достаточно лишь определить по слуху высоту издаваемого насекомым тона, потому что каждому тону отвечает своя частота колебаний. С помощью “лупы времени” (гл. 1) удалось установить, что частота взмахов крыльев у каждого насекомого почти неизменна; регулируя полет, насекомое изменяет лишь величину взмаха (“амплитуду” колебаний) и наклон крыльев; число взмахов в секунду увеличивается лишь под влиянием холода. Вот почему и тон, издаваемый насекомым при полете, остается неизменным…

Найдено, например, что комнатная муха (издающая при полете тон F) делает в секунду 352 взмаха крылышками. Шмель взмахивает 220 раз в секунду. Пчела, издающая тон A, взмахивает крыльями 440 раз в секунду, когда она летит свободно, и всего 330 раз (тон В), когда летит нагруженная медом. Жуки, порождающие при полете более низкие тона, движут крыльями менее проворно. Напротив, комар делает крылышками 500 – 600 колебаний в секунду. Для сравнения заметим, что пропеллер самолета делает в среднем около 25 оборотов в секунду.

Если мы почему-либо вообразили, что источник легкого шума находится не вблизи нас, а значительно дальше, то звук покажется нам гораздо громче. Подобные иллюзии слуха случаются с нами довольно часто; мы только не всегда обращаем на них внимание.

Вот любопытный случай, который описал в своей “Психологии” американский ученый Вильям Джемс:

“Однажды поздно ночью я сидел и читал; вдруг из верхней части дома раздался страшный шум, прекратился и затем, через минуту, снова возобновился. Я вышел в зал, чтобы прислушаться к шуму, но он там не повторился. Как только я успел вернуться к себе в комнату и сесть за книгу, снова поднялся тревожный, сильный шум, точно перед началом бури. Он доносился отовсюду. Крайне встревоженный, я снова вышел в зал, и снова шум прекратился.
