Яков Перельман - Занимательная физика (книга 1)

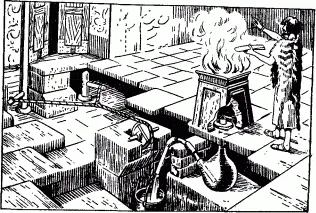

Рис. 74. Разоблачение “чуда” египетских жрецов: двери храма открываются действием жертвенного огня.

Рис. 75. Схема устройства дверей храма, которые сами открываются, когда на жертвеннике пылает огонь (ср. рис. 74).

Рис. 76. Другое мнимое чудо древности; масло само подливается в жертвенное пламя.

Рис. 77. Часы, которые заводятся сами собой.

Другое мнимое чудо, устраивавшееся жрецами, изображено на рис. 76. Когда на жертвеннике запылает пламя, воздух, расширяясь, выводит масло из нижнего резервуара в трубки, скрытые внутри фигур жрецов, и тогда масло чудесным образом само подливается в огонь… Но стоило жрецу, заведующему этим жертвенником, незаметно вынуть пробку из крышки резервуара – и излияние масла прекращалось (потому что избыток воздуха свободно выходил через отверстие); к этой уловке жрецы прибегали тогда, когда приношение молящихся было слишком скудно.

Мы уже описывали раньше часы без завода (вернее, без специального завода), устройство которых основано на переменах в давлении атмосферы. Опишем теперь подобные же самозаводящиеся часы, основанные на тепловом расширении.

Механизм их изображен на рис. 77. Главная часть его – стержни Z1 и Z2, сделанные из особого металлического сплава с большим коэффициентом расширения. Стержень Z1 упирается в зубцы колеса Х так, что при удлинении этого стержня от нагревания зубчатое колесо немного поворачивается. Стержень Z2 зацепляет за зубцы колеса Y при укорочении от холода и поворачивает его в том же направлении. Оба колеса насажены на вал W1, при вращении которого поворачивается большое колесо с черпаками. Черпаки захватывают ртуть, налитую в нижний желоб, и переносят в верхний; отсюда ртуть течет к левому колесу, также с черпаками; наполняя последние, ртуть заставляет колесо вращаться; при этом приходит в движение цепь кК, охватывающая колеса K1 (на общем валу W2 с большим колесом) и к2, последнее колесо закручивает заводную пружину часов.

Что же делается с ртутью, вылившейся из черпаков левого колеса? Она стекает по наклонному желобу R1 снова к правому колесу, чтобы отсюда опять начать свое перемещение.

Механизм, как видим, должен двигаться, не останавливаясь, до тех пор, пока будут удлиняться или укорачиваться стержни Z1 и Z2. Следовательно, для завода часов необходимо только, чтобы температура воздуха попеременно то повышалась, то понижалась. Но это именно и происходит само собой, не требуя забот с нашей стороны: всякая перемена в температуре окружающего воздуха вызывает удлинение или укорочение стержней, вследствие чего медленно, но постоянно закручивается пружина часов.

Можно ли назвать эти часы “вечным” двигателем? Конечно, нет. Часы будут идти неопределенно долго, пока не износится механизм, но источником их энергии служит теплота окружающего воздуха; работа теплового расширения накопляется этими часами по маленьким порциям, чтобы непрерывно расходовать ее на движение часовых стрелок. Это “даровой” двигатель, так как не требует забот и расходов на поддержание своей работы. Но он не творит энергии из ничего: первоисточником его энергии является теплота Солнца, согревающего Землю.

Другой образчик самозаводящихся часов сходного устройства изображен на рис. 78 и 79. Здесь главной частью является глицерин, расширяющийся с повышением температуры воздуха и поднимающий при этом некоторый грузик; падение груза и движет механизм часов. Так как глицерин затвердевает лишь при – 30° С, а кипит при 290° С, то механизм этот пригоден для часов на городских площадях и других открытых местах. Колебания температуры на 2° уже достаточно для обеспечения хода таких часов. Один экземпляр их испытывался в течение года и показал вполне удовлетворительный ход, хотя в течение всего года к механизму не прикасалась ничья рука.

Выгодно ли по тому же принципу устраивать двигатели более крупные? На первый взгляд кажется, что подобный даровой двигатель должен быть очень экономичен. Вычисление дает, однако, иной результат. Для завода обыкновенных часов на целые сутки нужно энергии всего около 1/7 килограммометра.
