Яков Перельман - Занимательная физика (книга 2)

Нетрудно сообразить, как можно увидеть то же замедленное вращение, но не в обратную сторону, а в нормальном направлении. Для этого нужно число вспышек света не увеличить, а уменьшить. Например, при 99 вспышках в секунду диск покажется вращающимся вперед, делая один оборот в секунду.

Мы имеем здесь «микроскоп времени» с 25-кратным замедлением. Но вполне возможно получить еще большее замедление. Если, например, число вспышек доведено до 999 в 10 секунд (т. е. 99,9 в секунду), диск будет казаться совершающим 1 оборот в 10 секунд; он имеет, значит, 250-кратное замедление.

Любое быстрое периодическое движение можно изложенным приемом замедлить для нашего глаза в желаемой степени. Это дает удобную возможность изучать особенности движения весьма быстрых механизмов, замедляя их движение нашим «микроскопом времени» в 100, в 1000 и т. д. раз [73].

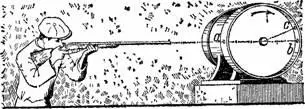

Рисунок 145. Измерение скорости noлетa пули.

Опишем в заключение способ измерения скорости полета пули, основанный на возможности точно определять число оборотов вращающегося диска. На быстро вращающийся вал надевают картонный диск с зачерненными секторами и загнутыми краями, так что диск имеет форму открытой цилиндрической коробки (рис. 145). Стрелок пускает пулю вдоль диаметра этой коробки, пробивая ее стенку в двух местах. Если бы коробка была неподвижна, оба отверстия лежали бы на концах одного диаметра. Но коробка вращалась, и за то время, пока пуля летела от края до края, коробка успела немного повернуться, подставив пуле взамен точки b точку с. Зная число оборотов коробки и ее диаметр, можно по величине дуги bc вычислить скорость движения пули. Это – несложная геометрическая задача, с которой без труда справятся читатели, немного владеющие математикой.

Замечательное техническое применение обмана зрения представлял так называемый «диск Нипкова», употреблявшийся в первых телевизионных установках. На рис. 146 вы видите сплошной круг, у краев которого разбросана дюжина дырочек с просветом 2 мм; дырочки расположены равномерно по спиральной линии, каждая на величину просвета ближе к центру, чем соседняя. Такой диск не обещает как будто ничего особенного. Но установите его на оси, устройте перед ним окошечко, а позади поместите таких же размеров картинку (рис. 147). Если теперь привести диск в быстрое вращение, то произойдет неожиданное явление: картинка, заслоняемая неподвижным рис. 148. диском, становится при его вращении отчетливо видимой в переднее окошечко. Замедлите вращение – картинка сделается смутной и, наконец, при остановке диска исчезает совершенно; теперь от картины остается видимым лишь то, что можно рассмотреть сквозь крошечную двухмиллиметровую дырочку.

Рисунок 146.

Рисунок 147.

Рисунок 148.

Разберемся, в чем секрет загадочного эффекта этого диска. Будем вращать диск медленно и проследим за прохождением последовательно каждой отдельной дырочки мимо окошечка. Самая удаленная от центра дырочка проходит близ верхнего края окошечка; если это движение быстро, она сделает видимой целую полоску картинки, прилегающую к ее верхнему краю. Следующая дырочка, пониже первой, при быстром прохождении в поле окошечка откроет вторую полоску картинки, смежную с первой (рис. 148); третья дырочка сделает видимой третью полоску, и т. д. При достаточно быстром вращении диска становится, благодаря этому, видимой вся картинка; против окошечка словно вырезается из диска соответствующее отверстие.

Диск Нипкова нетрудно изготовить самому; для быстрого его вращения можно пользоваться намотанным на его ось шнурком, – лучше, конечно, воспользоваться маленьким электромотором.

Человек – одно из немногих существ, глаза которых приспособлены к одновременному рассматриванию какого-нибудь предмета: поле зрения правого глаза лишь немного не совпадает с полем зрения левого глаза.

Большинство же животных смотрит каждым глазом отдельно. Видимые ими предметы не отличаются той рельефностью, к которой мы привыкли, но зато их поле зрения гораздо обширнее, чем у нас. На рис. 149 изображено поде зрения человека; каждый глаз видит – по горизонтальному направлению – в пределах угла в 120°, и оба угла почти покрывают друг друга (глаза предполагаются неподвижными).
