Яков Перельман - Занимательная физика (книга 2)

Как получаются эти фотографии? Конечно, с помощью зеркал (рис. 106). Фотографируемый садится спиной к аппарату А и лицом к двум отвесным плоским зеркалам С, сходящимся под углом в одну 5-ю долю от 360°, т. е. в 72°. Такая пара зеркал должна давать четыре изображения, повернутые различным образом по отношению к аппарату. Эти изображения плюс натуральный объект и фотографируются аппаратом, причем сами зеркала (не имеющие рам) на снимке, конечно, не получаются. Чтобы в зеркалах не отразился фотографический аппарат, его заслоняют двумя экранами (ВВ) с небольшой щелью для объектива.

Рисунок 105. Пятикратная фотография одного и того же лица.

Рисунок 106. Способ получения пятикратных фотографий. Снимаемый помещается между зеркалами СС.

Число изображений зависит от угла между зеркалами: чем он меньше, тем число получающихся изображений больше. При угле 360°/4 = 90° мы получили бы четыре изображения, при угле 360°/6 = 60° – шесть изображений, при 360°/8 = 45° – восемь, и т. д. Однако при большом числе отражений изображения тусклы и слабы; поэтому обычно ограничиваются пятикратными снимками.

Очень заманчива мысль использовать энергию солнечных лучей для нагревания котла двигателя. Произведем несложный расчет. Энергия, ежеминутно получаемая от Солнца каждым квадратным сантиметром внешней части нашей атмосферы, расположенным под прямым углом к солнечным лучам, тщательно подсчитана. Количество ее, по-видимому, неизменно: оттого оно и названо «солнечной постоянной». Величина солнечной постоянной равна (с округлением) 2 малым калориям на 1 см2 в минуту. Этот тепловой паек, регулярно посылаемый Солнцем, достигает поверхности Земли не полностью: около полукалории поглощается в атмосфере. Можно считать, что квадратный сантиметр земной поверхности, перпендикулярно озаряемый солнечными лучами, получает ежеминутно примерно 1,4 калории. В переводе на квадратный метр это составляет 14 000 малых, или 14 больших калорий в минуту, а в секунду – около 0,25 б. калории. Так как 1 б. калория, переходя полностью в механическую работу, дает 427 кгм, то солнечные лучи, падающие перпендикулярно на участок земли в 1 м2, могли бы дать свыше 100 кгм энергии ежесекундно, иначе говоря, более 1,3(3) лошадиной силы.

Такую работу могла бы произвести лучистая энергия Солнца при самых благоприятных условиях – при перпендикулярном падении и стопроцентном превращении. Однако до сих пор осуществляющиеся попытки прямого использования Солнца как двигательной силы далеки были от таких идеальных условий: их полезное действие не превышало 5 – 6%. Из осуществленных установок наибольший коэффициент полезного действия дает солнечный двигатель известного физика Аббота: 15%.

Легче воспользоваться лучистой энергией Солнца не для получения механической работы, а для нагревания. Большое внимание уделяется этому вопросу в СССР. Существует специальный Всесоюзный гелиоинститут (в Самарканде), ведущий обширную исследовательскую работу. В Ташкенте работает солнечная баня, пропускающая 70 человек в сутки. В том же Ташкенте оборудована гелиоустановка на крыше одного из домов. Здесь установлены 20 солнечных котлов, которые рассчитаны на 200 ведер воды и целиком обеспечивают ею весь дом. По заявлению гелиотехников, солнце будет бесперебойно согревать котлы 7 – 8 месяцев в году. Остальные 4 – 6 месяцев котлы смогут нагревать воду только в ясные дни. Средний к. п. д. водонагревателей сравнительно высок – он составляет 47% (максимальный достигает 61%).

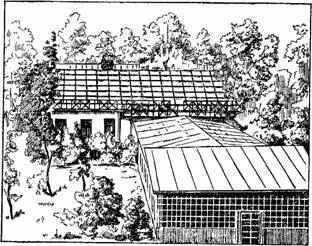

Рисунок 107. Солнечная водонагревательная установка в Туркменской ССР.

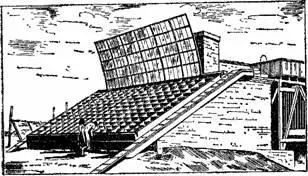

Рисунок 108. Солнечный склад-холодильник в Туркменской ССР.

В Туркмении был испытан солнечный холодильник. Температура охлаждающих батарей в камерах холодильника была 2 – 3° ниже нуля при температуре окружающего воздуха +42°С в тени. Это первый пример промышленной солнечной холодильной установки.

Отличные результаты дали опыты солнечной плавки серы (температура плавления 120°С). Упомянем еще о солнечных опреснителях для получения пресной воды на побережье Каспийского и Аральского морей, о солнечных водоподъемниках для замены первобытных среднеазиатских чигирей; о солнечных сушилках для фруктов и рыбы, о кухне, где все блюда приготовляются «на лучах Солнца», и т. п. Все это не исчерпывает разнообразных применений искусственно уловленных солнечных лучей, которым предстоит сыграть видную роль в народном хозяйстве Средней Азии, Кавказа, Крыма, Нижней Волги и южной Украины.
