Яков Перельман - Занимательная физика (книга 2)

Рисунок 59. Кости наших тазобедренных сочленений не распадаются благодаря атмосферному давлению, подобно тому как сдерживаются магдебургские полушария.

Рисунок 60. Старинный геронов фонтан.

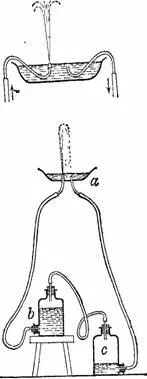

Рисунок 61. Современное видоизменение геронова фонтана. Вверху – вариант устройства тарелки.

Такова старинная форма геронова фонтана. Уже в наше время один школьный учитель в Италии, побуждаемый к изобретательности скудной обстановкой своего физического кабинета, упростил устройство геронова фонтана и придумал такие видоизменения его, которые каждый может устроить при помощи простейших средств (рис. 61). Вместо шаров он употребил аптечные склянки; вместо стеклянных или металлических трубок взял резиновые. Верхний сосуд не надо продырявливать: можно просто ввести в него концы трубок, как показано на рис. 61 вверху.

В таком видоизменении прибор гораздо удобнее к употреблению: когда вся вода из банки b перельется через сосуд а в банку с, можно просто переставить банки b и с, и фонтан вновь действует; не надо забывать, разумеется, пересадить также наконечник на другую трубку.

Другое удобство видоизмененного фонтана состоит в том, что он дает возможность произвольно изменять расположение сосудов и изучать, как влияет расстояние уровней сосудов на высоту струи.

Если желаете во много раз увеличить высоту струи, вы можете достигнуть этого, заменив в нижних склянках описанного прибора воду ртутью, а воздух – водой (рис. 62). Действие прибора понятно: ртуть, переливаясь из банки с в банку b, вытесняет из нее воду, заставляя ее бить фонтаном. Зная, что ртуть в 13,5 раза тяжелее воды, мы можем вычислить, на какую высоту должна подниматься при этом струя фонтана. Обозначим разницу уровней соответственно через h1, h2, h3. Теперь разберемся, под действием каких сил ртуть из сосуда с (рис. 62) перетекает в b. Ртуть в соединительной трубке подвержена давлению с двух сторон. Справа на нее действует давление разности h2 ртутных столбов (которое равносильно давлению в 13,5 раза более высокого водяного столба, 13,5 h2) плюс давление водяного столба h1. Слева напирает водяной столб h3. В итого ртуть увлекается силой

13,5h2 + h1 – h3.

Но h3 – h1 = h2; заменяем поэтому h1 – h3 на минус h2 и получаем:

13,5h2 – h2 т. е. 12,5h2.

Итак, ртуть поступает в сосуд b под давлением веса водяного столба высотой 12,5 h2. Теоретически фонтан должен бить поэтому на высоту, равную разности ртутных уровней в склянках, умноженной на 12,5. Трение несколько понижает эту теоретическую высоту.

Тем не менее описанный прибор дает удобную возможность получить бьющую высоко вверх струю. Чтобы заставить, например, фонтан бить на высоту 10 м, достаточно поднять одну банку над другой примерно на один метр. Любопытно, что, как видно из нашего расчета, возвышение тарелки а над склянками с ртутью нисколько не влияет на высоту струи.

Рисунок 62. Фонтан, действующий давлением pтyти. Струя бьет раз в десять выше разности уровней ртути.

В старину – в XVII и XVIII веках – вельможи забавлялись следующей поучительной игрушкой: изготовляли кружку (или кувшин), в верхней части которой имелись крупные узорчатые вырезы (рис. 63). Такую кружку, налитую вином, предлагали незнатному гостю, над которым можно было безнаказанно посмеяться. Как пить из нее? Наклонить – нельзя: вино польется из множества сквозных отверстий, а до рта не достигнет ни капли. Случится, как в сказке:

Рисунок 63. Обманчивый кувшин конца XVIII века и секрет его устройства.

Мед, пиво пил,

Да усы лишь обмочил.

Но кто знал секрет устройства подобных кружек, – секрет, который показан на рис. 63 справа, – тот затыкал пальцем отверстие В, брал в рот носик и втягивал в себя жидкость, не наклоняя сосуда: вино поднималось через отверстие Е по каналу внутри ручки, далее по его продолжению С внутри верхнего края кружки и достигало носика.
