Яков Перельман - Занимательная физика (книга 2)

Подводные корабли нашего времени способны выдерживать давление не более 25 атмосфер; это определяет наибольшую глубину их погружения: 250 м. Гораздо большей глубины удалось достигнуть в особом аппарате, названном «батисферой» (рис. 51) и предназначенном специально для изучения фауны океанских пучин. Этот аппарат напоминает, однако, не «Наутилус» Жюля Верна, а фантастическое создание другого романиста – глубоководный шар Уэллса, описанный в рассказе «В морской глубине». Герой этого рассказа спустился до дна океана на глубину 9 км в толстостенном стальном шаре; аппарат погружался без троса, но со съемным грузом; достигнув дна океана, шар освободился здесь от увлекавшего его груза и стремительно взлетел на поверхность воды.

В батисфере ученые достигли глубины более 900 м. Батисфера спускается на тросе с судна, с которым сидящие в шаре поддерживают телефонную связь [36].

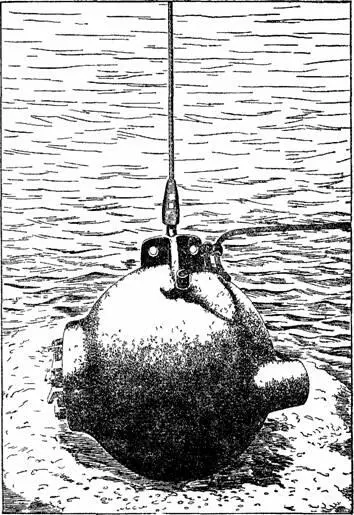

Рисунок 51. Стальной шарообразный аппарат «батисфера» для спуска в глубокие слои океана. В этом аппарате Вильям Бийб достиг в 1934 г глубины 923 м. Толщина стенок шара – около 4 см, диаметр 1,5 м, вес 2, 5 тонны.

В широком просторе океана гибнут ежегодно тысячи крупных и мелких судов, особенно в военное время. Наиболее ценные и доступные из затонувших кораблей стали извлекать со дна моря. Советские инженеры и водолазы, входящие в состав ЭПРОН (т. е. «Экспедиции подводных работ особого назначения»), прославились на весь мир успешным подъемом более чем 150 крупных судов. Среди них одно из самых больших – ледокол «Садко», затонувший на Белом море в 1916 г. из-за халатности капитана. Пролежав на морском дне 17 лет, этот превосходный ледокол был поднят работниками ЭПРОН и вступил опять в строй.

Техника подъема была всецело основана на применении закона Архимеда. Под корпусом затонувшего судна в грунте морского дна водолазы прорыли 12 туннелей и протянули сквозь каждый из них прочное стальное полотенце. Концы полотенец были прикреплены к понтонам, намеренно потопленным подле ледокола. Вся эта работа выполнена была на глубине 25 м под уровнем моря.

Понтонами (рис. 52) служили полые непроницаемые железные цилиндры 11 м длиной и 5,5 м в диаметре. Порожний понтон весил 50 тонн. По правилам геометрии легко вычислить его объем: около 250 кубометров. Ясно, что такой цилиндр порожняком должен плавать на воде: он вытесняет 250 тонн воды, сам же весит только 50; грузоподъемность его равна разности между 250 и 50, т. е. 200 тонн. Чтобы заставить понтон опуститься на дно, его заполняют водой.

Когда (см. рис. 52) концы стальных строп были прочно прикреплены к потопленным понтонам, в цилиндры стали с помощью шлангов нагнетать сжатый воздух. На глубине 25 м вода давит с силой 25/10 + 1, т. е. 3,5 атмосферы. Воздух же подавался в цилиндры под давлением около 4 атмосфер и, следовательно, должен был вытеснять воду из понтонов. Облегченные цилиндры с огромной силою выталкивались окружающей водою на поверхность моря. Они всплывали в воде, как аэростат в воздухе. Совместная подъемная их сила при полном вытеснении из них воды равнялась бы 200 х 12, т. е. 2400 тонн. Это превышает вес затонувшего «Садко», так что ради более плавного подъема понтоны были освобождены от воды только частично.

Рисунок 52. Схема подъема «Садко»; показан разрез ледокола, понтоны и стропы.

Тем не менее подъем осуществлен был лишь после нескольких неудачных попыток. «Четыре аварии терпела на нем спасательная партия, пока добилась успеха, – пишет руководивший работами главный корабельный инженер ЭПРОН Т. И. Бобрицкий [37]. – Три раза, напряженно ожидая судна, мы видели вместо поднимающегося ледокола стихийно вырывающиеся наверх, в хаосе волн и пены, понтоны и разорванные, змеями извивающиеся шланги. Два раза показывался и снова исчезал в пучине моря ледокол, прежде чем всплыл и окончательно удержался на поверхности».

Среди множества проектов «вечного двигателя» было немало и таких, которые основаны на всплывании тел в воде. Высокая башня в 20 м высоты наполнена водой. Наверху и внизу башни установлены шкивы, через которые перекинут прочный канат в виде бесконечного ремня. К канату прикреплено 14 полых кубических ящиков в метр высоты, склепанных из железных листов так, что внутрь ящиков вода проникнуть не может. Наши рис. 53 и 54 изображают внешний вид такой башни и ее продольный разрез.
