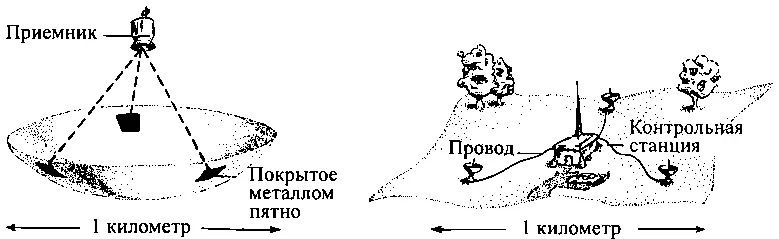

9.2. Принцип работы радиоинтерферометра. Слева: Чтобы получить хорошее угловое разрешение, нужен огромный, размером порядка 1 км, радиотелескоп. Однако при этом оказывается достаточным, чтобы лишь несколько пятен на тарелке были действительно покрыты металлом и отражали радиоволны. Справа: Вовсе не обязательно, чтобы радиоволны, отраженные от таких пятен, фокусировались на антенне и приемнике в центре огромной антенны. Каждое пятно может фокусировать свои радиоволны на своей антенне и приемнике, а результирующие радиосигналы ото всех приемников могут быть затем по проводам переданы на центральную приемную станцию, где они объединяются таким же образом, как и в случае приемника гигантского телескопа. В результате получается сеть маленьких радиотелескопов со связанными и объединенными выходами — радиоинтерферометр

100-кратного улучшения чувствительности физикам-экспериментаторам удалось добиться уже к 1949 г., но не методом грубой силы, а с помощью хитрости. Ключом к пониманию этой хитрости может быть аналогия с чем-то совершенно простым и хорошо знакомым. (Это лишь аналогия, фактически, здесь есть небольшой обман, но она дает представление об общей идее.) Мы, люди, можем видеть трехмерность окружающего нас мира, используя только два глаза. Левый глаз видит чуть больше за объектом с левой стороны, а правый немного больше справа. Если мы наклоним голову, мы сможем видеть немного больше за объектом сверху и снизу; а если бы мы могли разнести наши глаза на еще большее расстояние (как это делается с помощью двух кинокамер для съемки стереофильмов с утрированной трехмерностью), мы бы смогли видеть еще больше всего за объектом. Однако наше стереоскопическое видение сильно не улучшилось бы, имей мы огромное количество глаз, полностью покрывающих наши лица. С помощью дополнительных глаз мы бы видели все гораздо отчетливее (имели бы лучшую чувствительность), но немного бы выиграли в трехмерном разрешении.

Километровый телескоп (левая часть рис. 9.2) будет чем-то вроде лица, плотно покрытого глазами. Он будет состоять из километровой тарелки, покрытой листами металла, отражающими и фокусирующими радиоволны на проволочную антенну и приемник. Если мы уберем металлический листы везде кроме нескольких островков свободно рассеянных по поверхности тарелки, это будет то же самое, что убрать все лишние глаза с лица, оставив лишь несколько. В обоих случаях произойдет умеренное ухудшение разрешения, но большая потеря чувствительности. Физикам-экспериментаторам больше всего нужно было улучшение разрешения (им хотелось обнаружить, откуда приходят радиоволны и каков размер источников), а не повышение чувствительности (возможности видеть больше слабых радиоисточников). По-крайней мере, в то время. Поэтому они могли обойтись и пятнистой тарелкой, не полностью покрытой металлом. Чтобы сделать такую пятнистую тарелку, надо было построить сеть маленьких радиотелескопов, связанных проводами с центральной радиоприемной станцией (правая часть рис. 9.2). Каждый маленький телескоп подобен металлическому пятну в большой тарелке, провода, несущие радиосигналы от каждого телескопа к центральной приемной станции, подобны радиолучам, отраженным от пятен большой тарелки, а сама центральная приемная станция, объединяющая сигналы, приходящие по проводам, подобна центральной антенне и приемнику большой тарелки, соединяющим лучи, отраженные от пятен. Такие сети малых телескопов, ставшие главным направлением усилий экспериментаторов, получили название радиоинтерферометров, поскольку принципом их действия является интерферометрия: интерферируя выходные сигналы малых телескопов между собой, центральная приемная станция строит радиокарту или изображение неба.

* * *

С конца 40-х годов, в 50-х и в начале 60-х годов три группы физиков-экспериментаторов (в Джодрелл Бэнка, Кембридже и Австралии) соперничали в создании все более сложных радиоинтерферометров, все большего размера с постоянно улучшаемым разрешением. Первая критическая отметка — стократное улучшение разрешения, достаточное, чтобы заинтересовать оптических астрономов, была пройдена в 1949 г., когда Джон Болтон, Гордон Стенли и Брюс Сли из австралийской группы определили границы ошибок для положения нескольких радиоисточников, не превышающие 10 угловых минут, т. е. они установили области на небе размером в 10 угловых минут, в которых должны лежать радиоисточники. (Десять угловых минут составляют одну треть видимого с Земли поперечника Солнца и, таким образом, это гораздо хуже, чем разрешение, которое дает человеческий глаз в видимом свете, но это замечательное разрешение при работе с радиоволнами.) Когда эти области были исследованы с помощью оптических телескопов, в некоторых случаях, включая и область Cyg А, там ничего особенно яркого, заслуживающего внимания не оказалось. Требовалось еще лучшее разрешение, чтобы выяснить, какие из огромного числа оптически тусклых объектов в заданных границах могут быть источниками радиоволн. В трех из обозначенных границами ошибок областях, однако, оказались чрезвычайно яркие оптические объекты: остатки древней сверхновой и две удаленные галактики.
