Американцы, например, стремятся использовать принципы ходьбы в машинах, предназначенных для военных целей. Над решением этой задачи по контракту, заключенному с Техническим управлением бронетанковых войск США, в настоящее время работает большая группа специалистов. Первый опытный образец бесколесной шагающей машины был создан учеными Мичиганского университета шесть лет назад. У него 8 ног, по 4 с каждой стороны. Ноги машины смонтированы на соединяющем брусе, который Чебышев называл корпусом. Концы ног соединены с лыжами. В сущности, это кривошипно-шатунный механизм, очень похожий на "стопоходящую машину". Разница заключается лишь в том, что великий русский механик и математик при создании своего "стопохода" был более дальновидным и предусмотрительным, нежели американские разработчики шагающей машины. При испытаниях опытный образец американской машины трясло и раскачивало, как корабль в сильный шторм. Причиной этого были возникшие в машине крутящие моменты и инерционные силы, которые конструкторам не удалось сбалансировать.

По-иному подошел к созданию шагающей машины инженер Юлиус Макерле. Он решил "научить" автомобиль ходить подобно тому, как это делает человек. На первый взгляд такая идея может показаться несостоятельной, ибо уже давно известно, что шагающая машина, точно повторяющая шагающий механизм человека, экономически невыгодна при больших скоростях передвижения. Совершая шаг, нога делает движение, похожее на качание маятника. Она получает ускорение и затем тормозится. Расчеты показывают, что до 3/ 4энергии, расходуемой на шагание, затрачивается в фазе торможения.

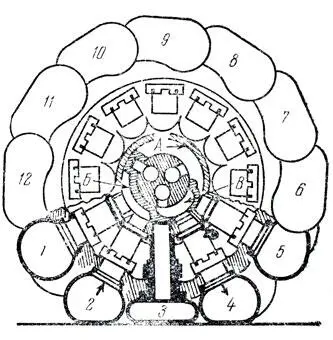

Рис. 4. Шагающее колесо. А — втулка колеса, в которой перемещается золотник, распределяющий давление воздуха в камерах. Б — полость золотника, обеспечивающая сообщение камер 1 и 2 с атмосферой. В — полость золотника, по которой воздух под давлением идет от компрессора в камеру 4

Однако для процесса ходьбы характерна одна важная особенность. Она заключается в том, что при каждом шаге нога отталкивается от земли в точке, находящейся несколько позади центра тяжести тела. В результате человек падает вперед до тех пор, пока он не выставит вперед другую ногу. Эта особенность и натолкнула Юлиуса Макерле на мысль создать так называемое "шагающее колесо".

Шагающее колесо имеет на своем ободе большое число пневматических камер. Давление воздуха в них непостоянно, и все они связаны с компрессором, который, изменяя давление в камерах, заставляет колесо перемещаться. Как это происходит, легче всего понять с помощью схемы, изображенной на рис. 4. Вкратце вся идея действия этих камер сводится к тому, что камера, находящаяся за точкой касания колеса с грунтом, раздувается воздухом таким образом, что колесо опирается на нее. При этом возникает такой же опрокидывающий момент, как и при ходьбе человека.

Двигателем машины с таким колесом служит агрегат, состоящий из мотора и компрессора. Раздувание камеры, находящейся позади точки касания колеса, сопровождается одновременным сжиманием камеры перед этой точкой, причем общий объем воздуха во всех камерах остается практически неизменным. Скорость вращения колеса прямо пропорциональна числу оборотов компрессора, иначе говоря, скорости подачи воздуха в раздуваемые камеры. Чем быстрее они будут наполняться, тем скорее будет перекатываться колесо.

Испытания опытной модели нового двигателя показали, что принцип, положенный в его основу, практически вполне себя оправдал. При избыточном давлении в 0,3 кг/см 2модель весом 4,3 кг передвигалась довольно успешно даже с дополнительной нагрузкой в 10 кг. Модель свободно преодолевала довольно серьезные для ее размеров препятствия и легко шла по очень плохим (с точки зрения автомобилиста) дорогам, например по глубокому песку.

Разумеется, маловероятно, что такое колесо появится на обычном автомобиле, однако на специального вида машинах, например строительных, экспедиционных, военных — словом, там, где необходимо иметь высокую проходимость и маневренность, шагающее колесо, несомненно, найдет широкое применение.

На очереди у творцов транспортных машин еще одна задача. Речь идет о том, что рано или поздно человек начнет осваивать пока еще загадочные просторы нашего древнего спутника — Луны, и для этого ему, естественно, понадобятся транспортные средства. Как же будут выглядеть транспортные машины, которые возьмут с собой лунные экспедиции?
