«Черт скрывается в мелочах» – так говорят англичане. В нашем деле скрутки – это и есть те самые мелочи. Очень типичная для новичка ситуация: система безопасности собрана по схеме правильно, нажимаем кнопку «включить», но аппаратура не работает. Причина в некачественных скрутках.

Как сделать скрутку правильно? – спросите вы.

Давайте разберемся пошагово: во-первых, надо снять изоляцию с кончиков проводов. В нашем деле применяются слаботочные провода с тонким слоем изоляции. Поэтому удобнее снять ее с помощью зажигалки, а не ножа, таким образом, сам провод не повредится. В данном случае вовсе не нужно жечь изоляцию до тех пор, пока она не превратится в угли. Просто подержите провод над пламенем 1—2 секунды. Изоляция нагреется и размякнет. Пока она еще теплая, вы легко снимите ее двумя пальцами. Во-вторых, делаем скрутку. Рисунок слева демонстрирует захват плоскогубцами кончиков проводов.

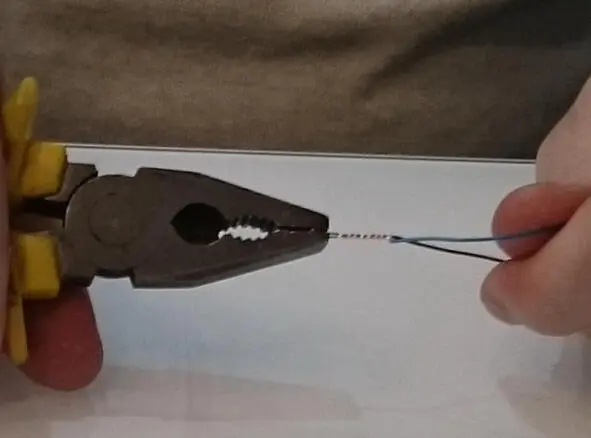

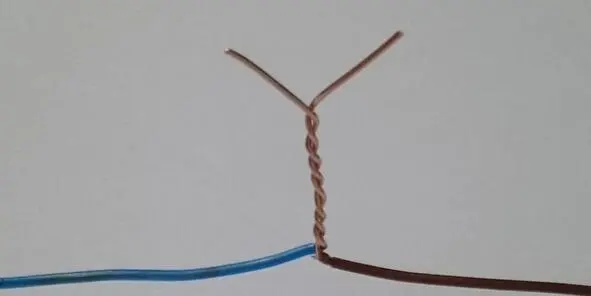

Вращаем зажатые пассатижами провода и получаем скрутку, смотри рисунок ниже. Этот вид соединения проводов называется параллельная простая скрутка.

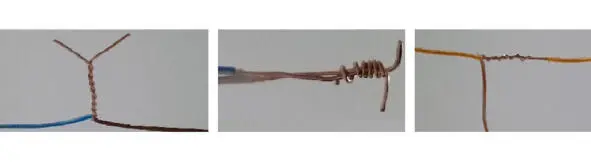

Фото ниже демонстрирует некоторые виды скруток, а именно: простая, бандажная и ответвление. Технология их изготовления описана выше.

Я дам еще одно пояснение к данному рисунку. Обратите, пожалуйста, внимание на второе фото. Во всех типах скруток – бандажная – делается с помощью третьего провода, который наматывается на два других.

Все системы безопасности, которые приведены в данной книге не потребуют пайки. Поэтому подробно не будем останавливаться на ней. Скажу только, что качественная скрутка предшествует пайке. Фото ниже показывает добротную скрутку и результат ее пайки. Последняя операция делается с помощью паяльника и олова с канифолью.

Данный вид соединения реализуется с помощью клемм. Область применения – это соединение проводов друг с другом, и присоединение кабеля к оборудованию. О том, как грамотно произвести сухой контакт я сейчас и расскажу.

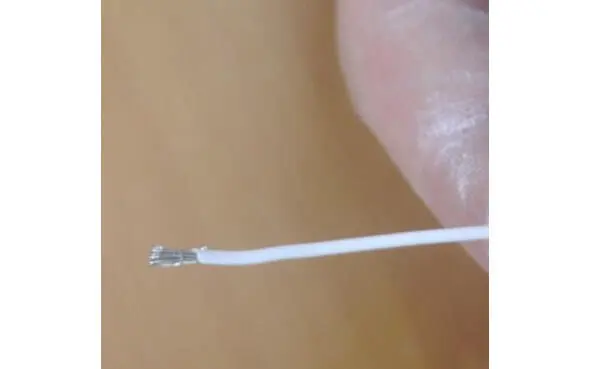

Некоторые типы слаботочных проводов состоят из множества тонких жилок (смотри фото слева). Чтобы использовать такой провод в сухом контакте, его необходимо подготовить. Снять изоляцию с конца кабеля. Тонкие жилки нужно скрутить вместе и обжать с помощью гильз или пропаять.

А зачем это делать? – спросите вы. – Можно и так впихнуть конец в клемму, а эта дополнительная работа только усложнит монтаж.

Это не профессиональный подход, однако, даже так собранные замки долго работают без проблем. Надежность изделия от этого не станет намного хуже. Однако соединения проводов будут хлипкие, сильно подверженные коррозии. Пример того, как это выглядит, показан на фото слева. Как следствие, изделие раньше начнет ломаться и беспокоить, требуя внимания к себе. Так зачем спрашивается делать монтаж хлипким? Намного лучше постараться один раз, чтобы избавить себя от дополнительной работы и хлопот, верно?

– Хорошо, как это сделать качественно? – спросите вы.

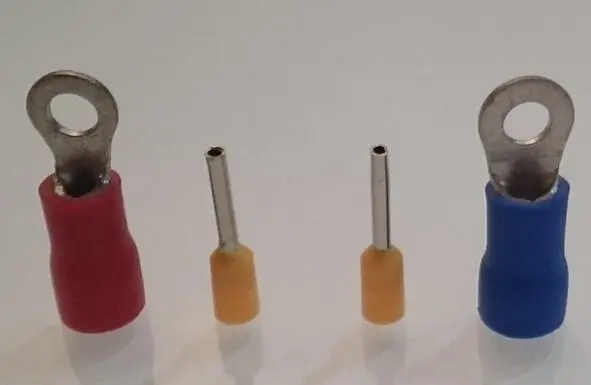

Подготовку кабеля мы уже обсуждали выше, поэтому перейдем к обжиму. Подготовленный провод должен выглядеть так, как показано на фото выше, т.е. изоляция снята, жилки собраны вместе. Гильза (смотри фото слева) надевается на кончик и обжимается обычными плоскогубцами или специальными клещами. Последними эту операцию делать удобнее.

В результате провод обретает элегантный наконечник, см. фото ниже. Гильза должна сидеть крепко. Проверьте это, пожалуйста, потянув за нее, если она соскользнет, то операцию обжима повторите.
